Keysight (Agilent)

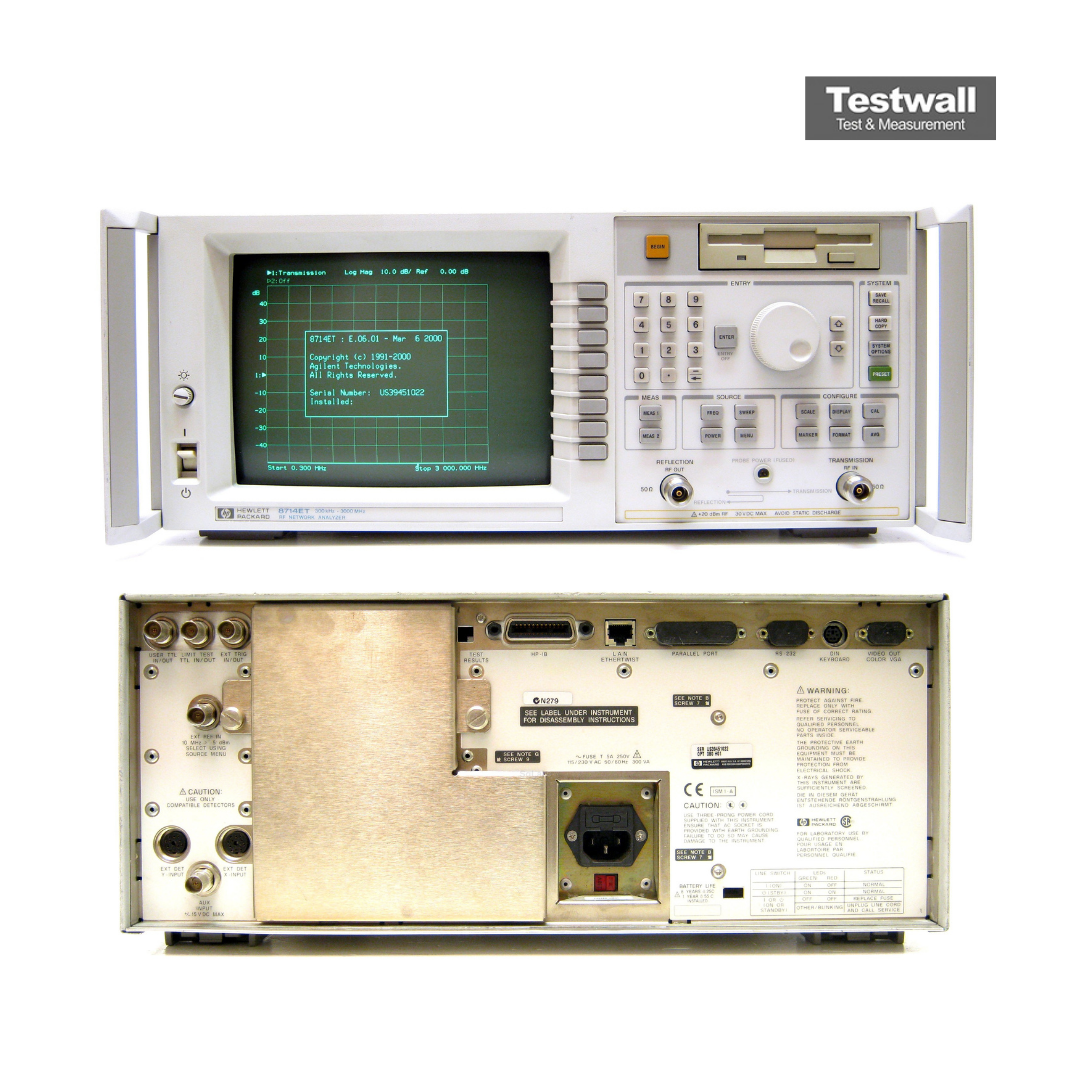

Keysight Technologies 8714ET
3GHz Vector Network Analyser with Transmission/Reflection Test Set
300 kHz – 3 GHz Intervallo di frequenza
Analizzatore di rete vettoriale (VNA) Tipo di analizzatore
2 porte Numero di porte
S11, S21 (parametri S in trasmissione e riflessione) Parametri di misura
Da -60 dBm a +10 dBm Potenza di uscita
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | 300 kHz – 3 GHz |
| Tipo di analizzatore | Analizzatore di rete vettoriale (VNA) |
| Numero di porte | 2 porte |
| Parametri di misura | S11, S21 (parametri S in trasmissione e riflessione) |
| Potenza di uscita | Da -60 dBm a +10 dBm |
| Impedenza caratteristica | 50 Ohm |
| Dinamica di misura | Fino a 100 dB |
| Numero di punti di misura | Da 3 a 1601 punti |
| Connettore RF | N-Type 50 Ohm |
| Interfacce di comunicazione | GPIB, RS-232 |
Keysight Technologies 8714ET Options:
- 8714ET - 1EC - Provides 75 ohm system impedance
- 8714ET - 1E1 - Adds a built-in 60 dB step attenuator to extend the output-power range to –60 dBm
- 8714ET - 100 - Fault location and structural return loss capability
- 8714ET - 101 - Transport case combined with fault location and structural return loss (Option 100) for field measurements
| Model | 8714ET |
|---|
Il Keysight (Agilent) 8714ET Network Analyzer esegue misure accurate di ampiezza e fase da 300 kHz a 3 GHz, grazie al set di test integrato per trasmissione e riflessione. Compatibile con sistemi a 50 Ohm, sfrutta la correzione vettoriale degli errori per migliorare la precisione. Due canali indipendenti consentono di visualizzare simultaneamente parametri come risposta in trasmissione e riflessione in vari formati: impedenza complessa, SWR, ritardo, con grafici rettangolari, polari o di Smith.
Con un range dinamico fino a 100 dB e velocità di sweep in tempo reale, il modello 8714ET supporta il rilevamento narrowband e broadband. È dotato di interfaccia LAN standard, linguaggio GP Instrument BASIC e drive per dischetti da 3,5". Opzioni disponibili: versione 75 Ohm (1EC), attenuatore da 60 dB (1E1), tastiera DIN (1CL) e localizzazione dei guasti (100).
Testwall può fornire il Keysight (Agilent) 8714ET usato, completamente testato. Con supporto tecnico qualificato e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità di servizio eccellenti. Contattaci per la riparazione o la calibrazione del Keysight (Agilent) 8714ET.
