Keysight (Agilent)

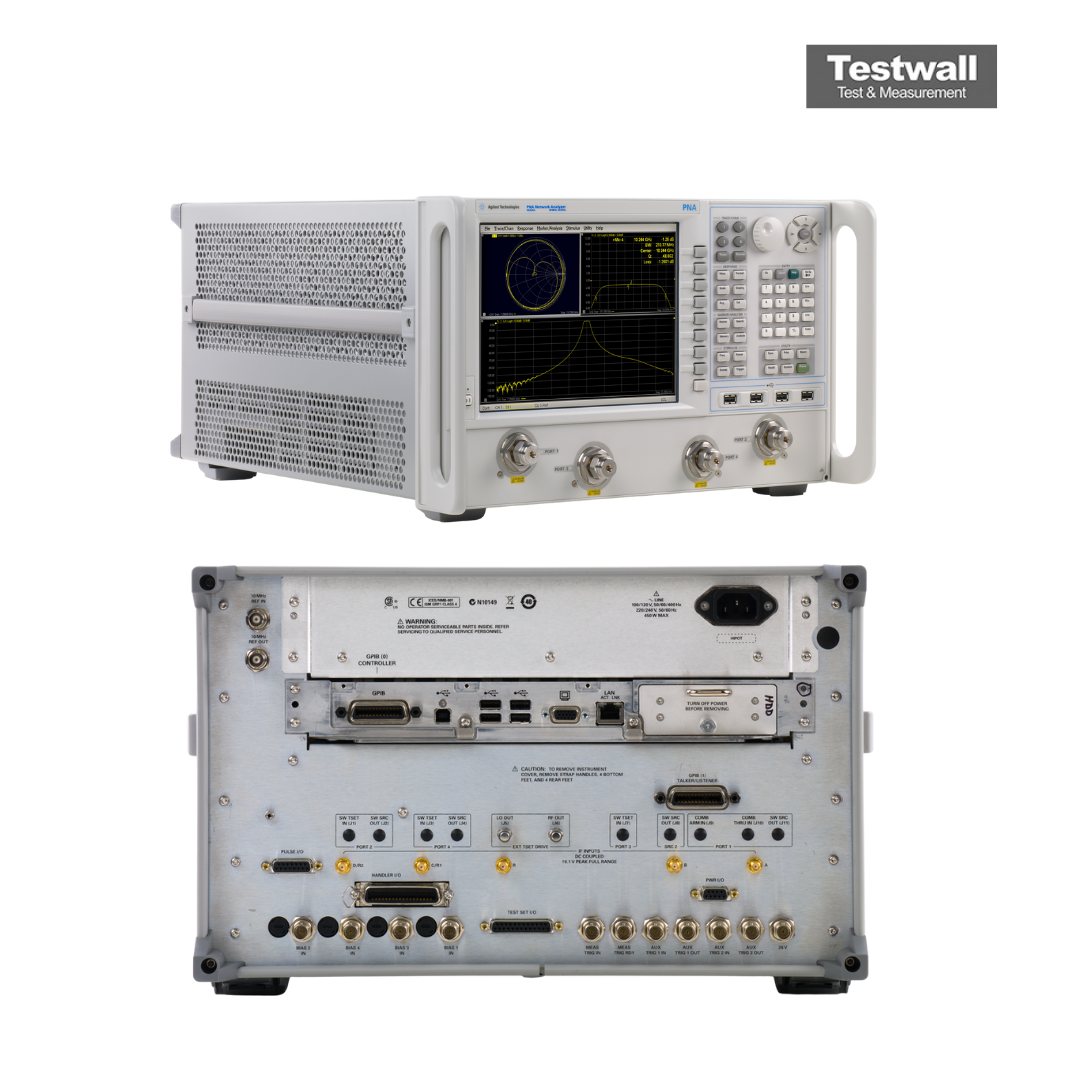

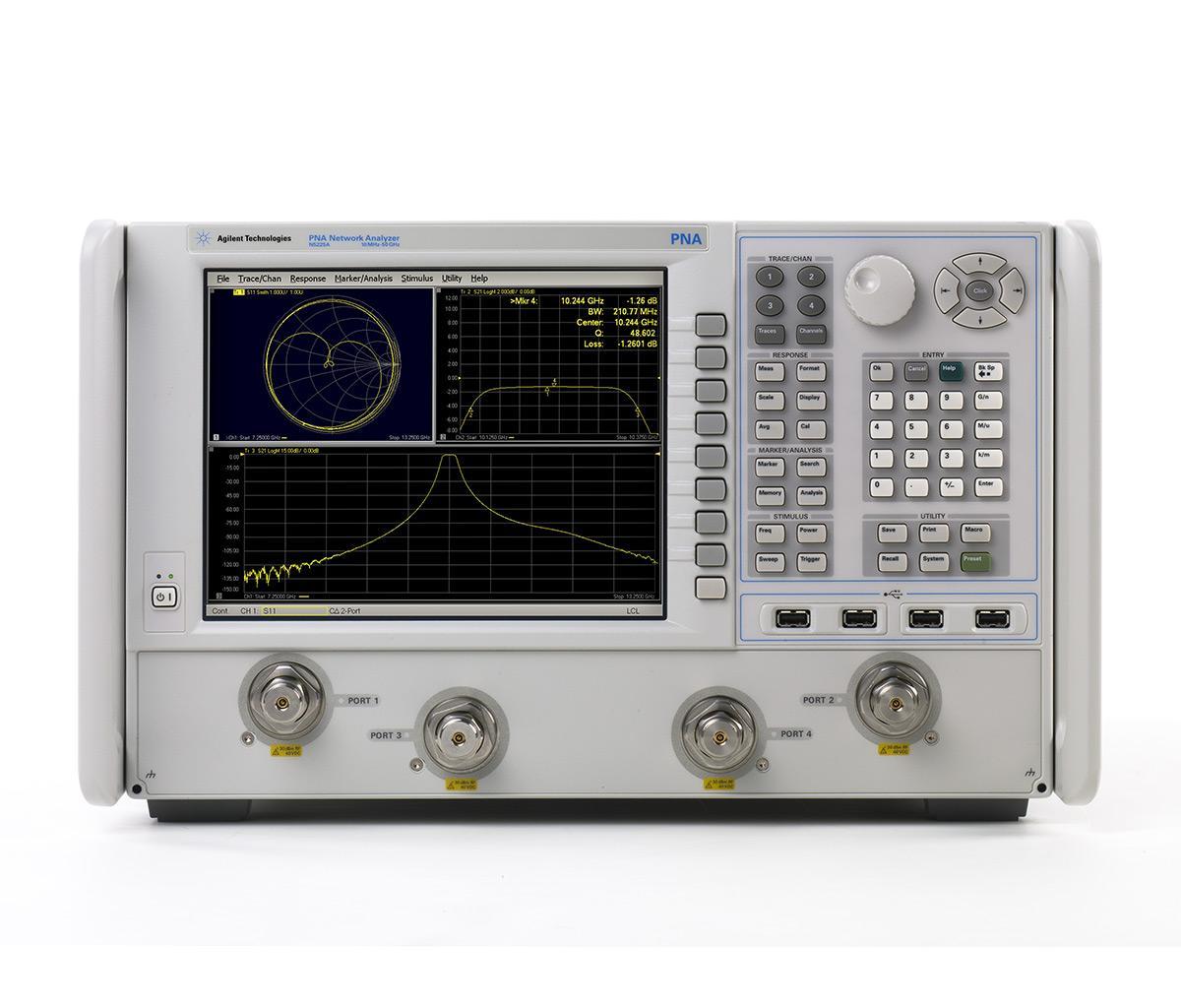

Keysight (Agilent) N5225A-419
4-port, 50 GHz PNA Network Analyzer, 2.4 mm (m)
10 MHz - 50 GHz Gamma di Frequenza
4 porte Numero di Porte
98 dB (spec.) Gamma dinamica
Da -45 dBm a +10 dBm Potenza di Uscita
Fino a 122 dB Dinamica di Misura
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | 10 MHz - 50 GHz |
| Numero di Porte | 4 porte |
| Gamma dinamica | 98 dB (spec.) |
| Potenza di Uscita | Da -45 dBm a +10 dBm |
| Dinamica di Misura | Fino a 122 dB |
| Tipo di Connettore | 2.4 mm (compatibile con 50 GHz) |
| Impedenza Caratteristica | 50 Ohm |
| Punti di Misura | Fino a 100.001 punti per traccia |
| Opzione Inclusa | 419 - Sorgente e ricevitore a 4 porte con accesso ai connettori |
| Interfacce di Comunicazione | LAN (LXI), USB, GPIB |
| Alimentazione | 100-240 V CA, 50/60 Hz |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 32.001 |
| Rumore di traccia | 0,003 dB rms |
| Parametri di misura | parametri S, ritardo di gruppo |
| Display | 10,4" LCD, 1024×768 |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5225A-200 | 2 porte | da 10 MHz a 50 GHz | test set standard |
| N5225A-201 | 2 porte | da 10 MHz a 50 GHz | test set configurabile |
| N5225A-217 | 2 porte | da 10 MHz a 50 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5225A-219 | 2 porte | da 10 MHz a 50 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5225A-400 | 4 porte | da 10 MHz a 50 GHz | test set standard |
| N5225A-401 | 4 porte | da 10 MHz a 50 GHz | test set configurabile |
| N5225A-417 | 4 porte | da 10 MHz a 50 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5225A-419 | 4 porte | 10 MHz - 50 GHz | 2.4 mm |
Keysight (Agilent) N5225A-419 Options:
- N5225A - 200 - 2-port base model with standard test set
- N5225A - 201 - To base model, adds front-panel jumpers and R1 receiver switch
- N5225A - 217 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5225A - 219 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
- N5225A - 400 - 4-port base model with standard test set
- N5225A - 401 - To base model, adds front-panel jumpers and R1 receiver switch
- N5225A - 417 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5225A - 419 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
Il Keysight (Agilent) N5225A è un analizzatore di rete PNA/L ad alte prestazioni che opera da 10 MHz a 50 GHz, progettato per test avanzati di componenti come mixer e convertitori. Offre una configurazione a 2 porte, connettori da 2,4 mm e gamma dinamica metrologica per misure ad alta frequenza precise.
Ideale per applicazioni RF e a microonde, include applicazioni di test integrate e connettività fluida per analisi affidabili.
Testwall può fornire il Keysight (Agilent) N5225A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5225A.
