Keysight (Agilent)

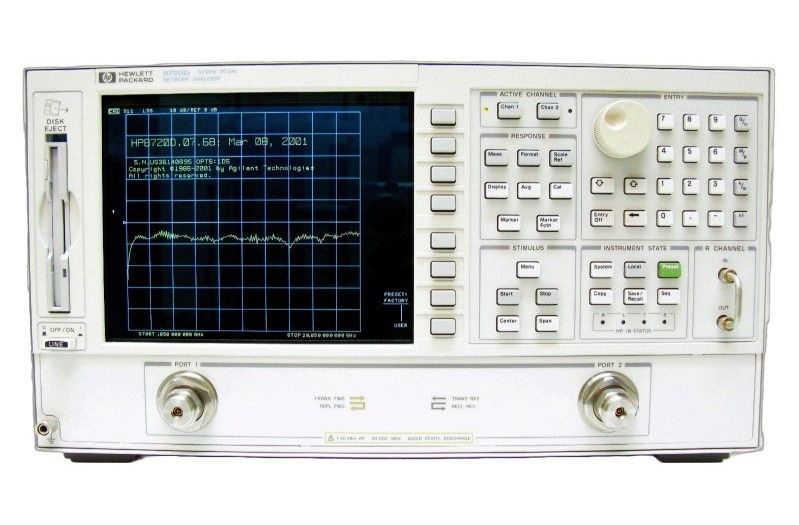

Keysight (Agilent) 8720D
Vector Network Analyser 50MHz-20GHz
50 MHz – 20 GHz Gamma di Frequenza
2 porte Numero di Porte
fino a 100 dB Gamma Dinamica
50 Ohm Impedenza Caratteristica
da 3 a 1601 punti Punti di Misura (Sweep Points)
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | 50 MHz – 20 GHz |
| Numero di Porte | 2 porte |
| Gamma Dinamica | fino a 100 dB |
| Impedenza Caratteristica | 50 Ohm |
| Punti di Misura (Sweep Points) | da 3 a 1601 punti |
| Livello di Potenza in Uscita | da -85 dBm a +10 dBm |
| Tipo di Connettore RF | APC-3.5 mm (compatibile SMA) |
| Parametri Misurabili | S11, S21, S12, S22 (parametri S completi) |
| Display | Display a colori CRT da 8,4 pollici |
| Interfacce di Comunicazione | GPIB (IEEE-488), porta seriale RS-232 |
Keysight (Agilent) 8720D Options:
- 8720D - 007 - Mechanical transfer switch (replaces solid-state switch for higher output power and dynamic range)
- 8720D - 085 - High power system with internally controlled 0 to 55 dB step attenuators, RF loops for external amplifier and isolator insertion; capable of full two-port calibrated measurements to 20 watts
- 8720D - 089 - Frequency offset mode for direct conversion loss measurement of mixers without a reference mixer
- 8720D - 012 - Direct access receiver configuration; adds RF loops providing direct access to A and B samplers for improved sensitivity and signal-to-noise
- 8720D - 400 - Fourth sampler and TRL calibration firmware; converts test set to four-sampler configuration for highest accuracy in non-coaxial environments
- 8720D - 010 - Time domain conversion option (frequency-to-time domain transformation using chirp Z technique)
- 8720D - 1D5 - High stability frequency reference (±0.05 ppm temperature stability, 0 °C to 60 °C)
Il Keysight (Agilent) 8720DX Analizzatore di Rete Vettoriale a Microonde copre una gamma da 50 MHz a 20 GHz. Dispone di sorgente di segnale integrata e set di test S-parametri, con risoluzione di frequenza di 1 Hz e potenza di 0,01 dB. Gamma dinamica di 100 dB per misure accurate.
Ideale per applicazioni RF e microonde complesse, consente un’analisi dettagliata dei componenti ad alta frequenza.
Testwall può fornire il Keysight (Agilent) 8720DX usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni e un servizio affidabile. Contattateci per servizi di calibrazione o riparazione del Keysight (Agilent) 8720DX.
