Rohde & Schwarz ZVK
| Attributo | Valore |
|---|---|
| Gamma di frequenza | da 10 MHz a 40 GHz |
| Numero di porte | 4 porte |
| Dinamica tipica | fino a 125 dB |
| Potenza di uscita massima | +10 dBm |
| Tipo di connettore | 2,92 mm (K) |
| Velocità di misura | fino a 600 µs per punto di misura |
| Impedenza di riferimento | 50 Ohm |
| Parametri misurabili | Parametri S, Z, Y, H, G, A, B, stabilità |
| Interfacce di connettività | USB, LAN (GPIB opzionale) |
| Risoluzione del display | Display LCD a colori da 10,4 pollici |
Rohde & Schwarz ZVK Options:
- ZVK - ZVR-B2 - Time Domain: Display and gating of measured values in the time domain and transformation back to the frequency domain
- ZVK - ZVR-B4 - Mixer Measurements: Independent configuration and control of external generators, internal generator and receiver; converter/mixer measurements, harmonics and spurious measurements
- ZVK - ZVR-B5 - Nonlinear Measurements: Measurement of n dB compression point and 2nd- or 3rd-order intercept points (SOI/TOI)
- ZVK - ZVR-B7 - Power Calibration: Power calibration to improve absolute amplitude accuracy of generator and receiver (power meter and sensor required)
- ZVK - ZVR-K9 - Virtual Embedding Networks: Adding virtual or correcting real existing networks by mathematical algorithms
- ZVK - FSE-B16 - Ethernet AUI Interface for internal PC
- ZVK - FSE-B16 - Ethernet BNC Interface for internal PC
- ZVK - FSE-B16 - Ethernet RJ45 Interface for internal PC
- ZVK - FSE-B17 - IEC/IEEE-Bus Interface for internal PC (in addition to two IEC/IEEE-bus interfaces provided as standard)
- ZVK - ZVK-B21 - Generator Step Attenuator PORT 1: Mechanical attenuator for generator path to PORT 1, attenuation 0 dB to 70 dB in 10 dB steps
- ZVK - ZVK-B22 - Generator Step Attenuator PORT 2: Mechanical attenuator for generator path to PORT 2, attenuation 0 dB to 70 dB in 10 dB steps
- ZVK - ZVK-B23 - Receiver Step Attenuator PORT 1: Mechanical attenuator for receiver path from PORT 1 and Input b1, includes additional test port Input b1
- ZVK - ZVK-B24 - Receiver Step Attenuator PORT 2: Mechanical attenuator for receiver path from PORT 2 and Input b2, includes additional test port Input b2
| Model | ZVK |
|---|

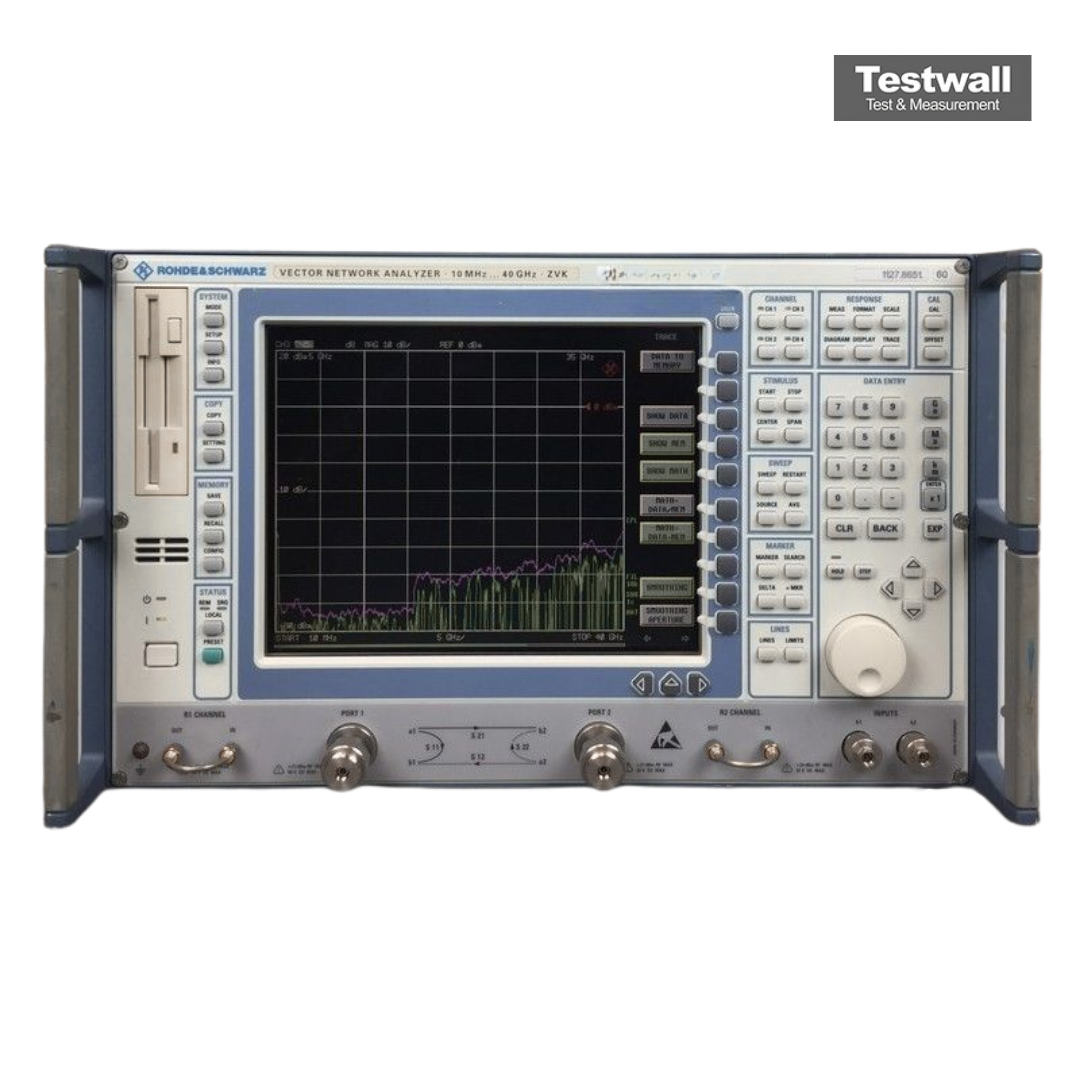

Il Rohde & Schwarz ZVK Analizzatore di Rete Vettoriale opera da 10 MHz a 40 GHz con risoluzione di 100 µHz e gamma dinamica di almeno 110 dB. Il rumore intrinseco è inferiore a -110 dBm, con connettori di test maschio da 2,92 mm. Dispone di generatore integrato e due canali di riferimento e ricezione per test RF avanzati.
Supporta misure bidirezionali ed è ideale per test su amplificatori di potenza, offrendo configurazione modulare e accesso diretto ai canali interni.
Testwall può fornire il Rohde & Schwarz ZVK Analizzatore di Rete Vettoriale usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci per calibrazione o riparazione del Rohde & Schwarz ZVK Analizzatore di Rete Vettoriale.
