Keysight (Agilent)
Keysight Technologies 8722ES
40GHz Vector Network Analyser
50 MHz - 40 GHz Intervallo di frequenza
2 porte Numero di porte
Analizzatore di rete vettoriale (VNA) Tipo di analizzatore
Fino a 100 dB Dinamica di misura
50 Ohm Impedenza caratteristica
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | 50 MHz - 40 GHz |
| Numero di porte | 2 porte |
| Tipo di analizzatore | Analizzatore di rete vettoriale (VNA) |
| Dinamica di misura | Fino a 100 dB |
| Impedenza caratteristica | 50 Ohm |
| Connettori RF | 2,92 mm (compatibile con 3,5 mm e SMA) |
| Parametri misurabili | Parametri S completi (S11, S21, S12, S22) |
| Potenza di uscita | Da -10 dBm a +10 dBm (regolabile) |
| Display | Display a colori con interfaccia grafica integrata |
| Interfacce di comunicazione | GPIB (IEEE-488), porta parallela |
Keysight Technologies 8722ES Options:
- 8722ES - 007 - Mechanical transfer switch (replaces solid-state transfer switch to provide higher output power)
- 8722ES - 012 - Direct-access receiver configuration (front panel access to A and B samplers for improved receiver sensitivity)
- 8722ES - 085 - High-power system (internally controlled 0 to 55 dB step attenuators, RF loops for amplifier insertion, capable of full two-port calibrated measurements to 20 watts)
- 8722ES - 089 - Frequency offset mode (allows receiver to be offset from source frequency for direct conversion loss measurement of mixers)
- 8722ES - 400 - Fourth sampler and TRL calibration firmware (converts built-in test set to four-sampler configuration for TRL calibration)
- 8722ES - 010 - Time-domain (converts frequency domain data to time domain using Fourier transformation technique)
- 8722ES - 1D5 - High-stability frequency reference (±0.05 ppm temperature stability from 0 to 60°C)
| Model | 8722ES |
|---|

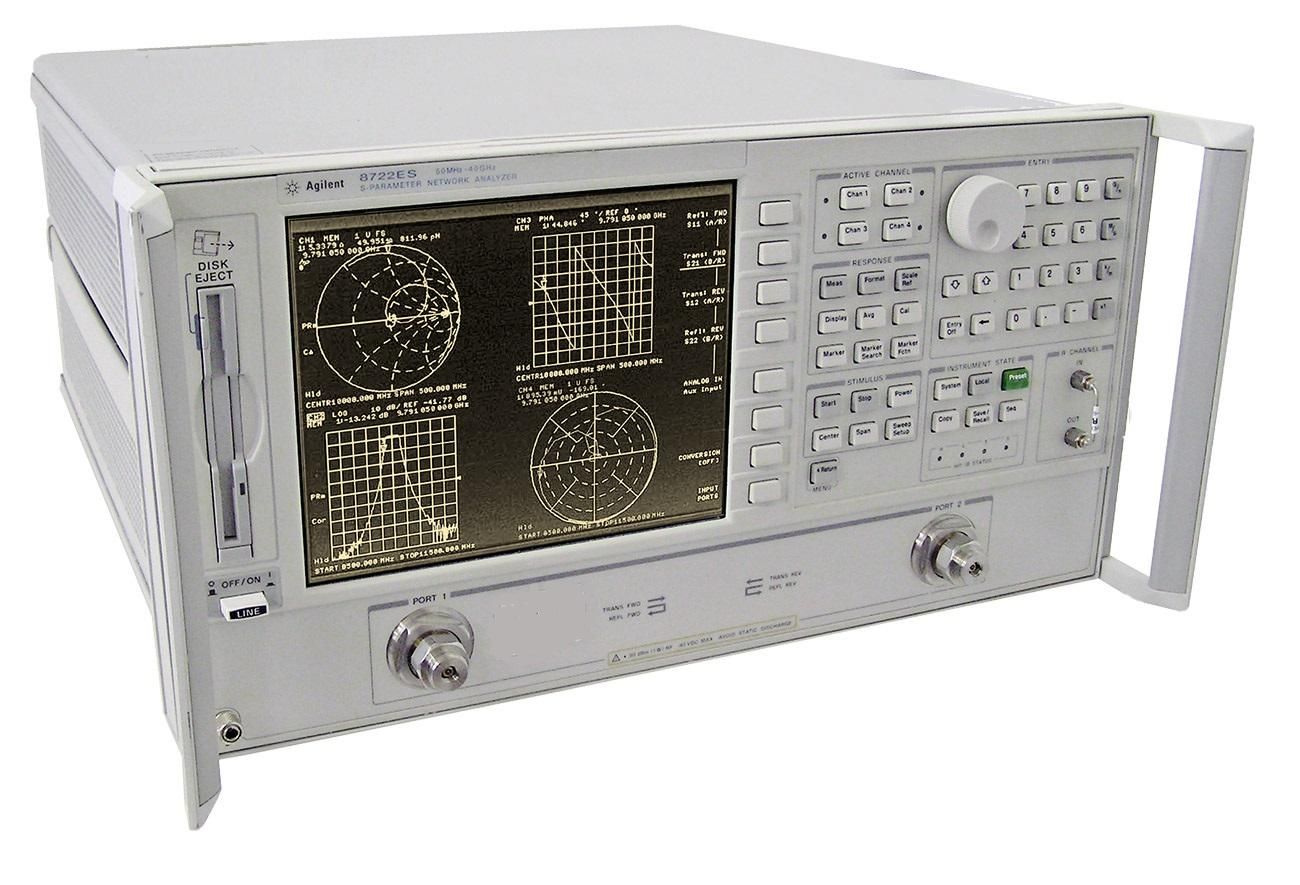

Il Keysight (Agilent) 8722ES Network Analyzer integra un generatore sintetizzato, un test set per parametri S e un ricevitore accordato per l’analisi completa dei componenti RF e microonde. Copre una gamma di frequenza da 50 MHz a 40 GHz e supporta misure bidirezionali di ampiezza e fase con correzione d’errore completa a due porte, rimozione adattatore e calibrazione TRL opzionale.
Il 8722ES è dotato di due canali di misura e quattro canali di visualizzazione, supporta sweep di frequenza e potenza, velocità elevate di scansione e trasferimento dati. Le opzioni includono misure nel dominio del tempo (010), test set con quattro campionatori (400) e riferimento di frequenza ad alta stabilità (1D5). Offre anche calibrazione elettronica (ECal), test di conformità Pass/Fail e automazione interna con sequenze di test.
Testwall può fornire il Keysight (Agilent) 8722ES usato, completamente testato. Con supporto tecnico qualificato e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità di servizio eccellenti. Contattaci per la riparazione o la calibrazione del Keysight (Agilent) 8722ES.
