Keysight (Agilent)

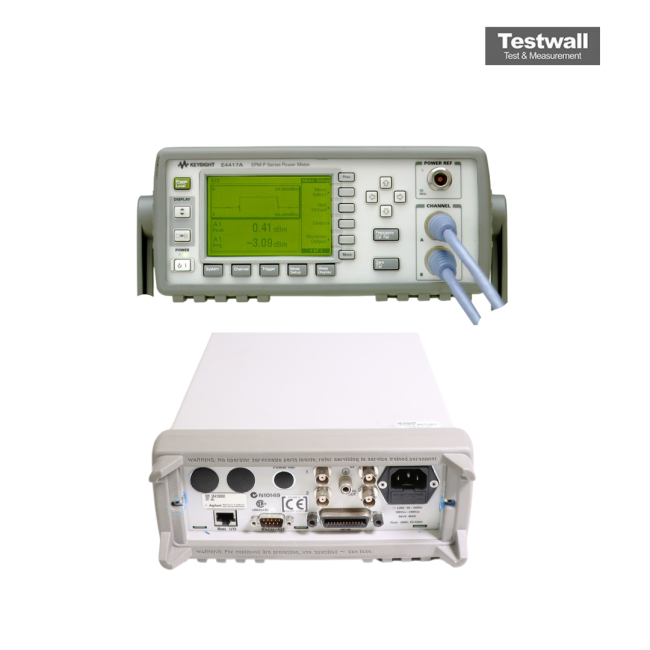

Keysight (Agilent) E4417A
Dual Channel EPM-P Series Power Meter
2 Canali
9 kHz a 110 GHz Gamma di frequenza
-70 a +44 dBm Gamma di potenza
5 MHz max. Larghezza di banda video
212,6 × 88,5 × 348,3 mm Dimensioni (L × A × P)
| Attributo | Valore |
|---|---|
| Canali | 2 |
| Gamma di frequenza | 9 kHz a 110 GHz |
| Gamma di potenza | -70 a +44 dBm |
| Larghezza di banda video | 5 MHz max. |
| Dimensioni (L × A × P) | 212,6 × 88,5 × 348,3 mm |
| Sensori compatibili | E9320 serie (picco e media); 8480 serie, N8480 serie, E441x, E930x (media) |
| Velocità di misura | 20 / 40 / 1000 letture/s (E9320 sensori) |
| Precisione | ±0,02 dB o ±0,5% absolute (media solo modalità) |
| Riferimento di potenza | 50 MHz, 1 mW (0 dBm) ±0,4%, tipo N femmina |
| Risoluzione temporale | 20 MSa/s; trigger resolution 50 ns |
| Tipi di misura | media, picco, picco-a-media, tempo-gated |
| Interfacce | GPIB, RS-232/RS-422, trigger in/out, recorder uscita |
| Peso | 4,1 kg |
Sensori di potenza compatibili
| Modello | Gamma di frequenza | Gamma di potenza | Tipo di sensore |
| 8481A | 10 MHz a 18 GHz | -30 a +20 dBm | termocoppia |
| 8481B | 10 MHz a 18 GHz | 0 a +44 dBm | termocoppia, con 25 W attenuatore |
| 8481D | 10 MHz a 18 GHz | -70 a -20 dBm | diodo, media |
| 8481H | 10 MHz a 18 GHz | -10 a +35 dBm | termocoppia, con 3 W attenuatore |
| 8482A | 100 kHz a 4,2 GHz | -30 a +20 dBm | termocoppia |
| 8482B | 100 kHz a 4,2 GHz | 0 a +44 dBm | termocoppia, con 25 W attenuatore |
| 8482H | 100 kHz a 4,2 GHz | -10 a +35 dBm | termocoppia, con 3 W attenuatore |
| 8483A | 100 kHz a 2 GHz | -30 a +20 dBm | diodo, media |
| 8485A | 50 MHz a 26,5 GHz (33 GHz con Opz. 033) | -30 a +20 dBm | termocoppia |
| 8485D | 50 MHz a 26,5 GHz (33 GHz con Opz. 033) | -70 a -20 dBm | diodo, media |
| 8487A | 50 MHz a 50 GHz | -30 a +20 dBm | termocoppia |
| 8487D | 50 MHz a 50 GHz | -70 a -20 dBm | diodo, media |
| R8486A | 26,5 a 40 GHz | -30 a +20 dBm | termocoppia, guida d’onda |
| R8486D | 26,5 a 40 GHz | -70 a -20 dBm | diodo, media |
| Q8486A | 33 a 50 GHz | -30 a +20 dBm | termocoppia, guida d’onda |
| Q8486D | 33 a 50 GHz | -70 a -20 dBm | diodo, media |
| V8486A | 50 a 75 GHz | -30 a +20 dBm (Opz. H02: -60 a +20 dBm) | diodo, media, guida d’onda |
| W8486A | 75 a 110 GHz | -30 a +20 dBm | diodo, media, guida d’onda |
| 8484A | 10 MHz a 18 GHz | -70 a -20 dBm | diodo, media |
| E8486A | 60 a 90 GHz (Opz. 201: 54 a 95 GHz) | -30 a +20 dBm (Opz. 100), -60 a +20 dBm (Opz. 200/201) | diodo, media, guida d’onda |
| E4412A | 10 MHz a 18 GHz | -70 a +20 dBm | diodo, CW |
| E4413A | 50 MHz a 26,5 GHz | -70 a +20 dBm | diodo, CW |
| E9300A | 10 MHz a 18 GHz | -60 a +20 dBm | diodo, media, ampia gamma dinamica |
| E9300B | 10 MHz a 18 GHz | -30 a +44 dBm | diodo, media, ampia gamma dinamica |
| E9300H | 10 MHz a 18 GHz | -50 a +30 dBm | diodo, media, ampia gamma dinamica |
| E9301A | 10 MHz a 6 GHz | -60 a +20 dBm | diodo, media, ampia gamma dinamica |
| E9301B | 10 MHz a 6 GHz | -30 a +44 dBm | diodo, media, ampia gamma dinamica |
| E9301H | 10 MHz a 6 GHz | -50 a +30 dBm | diodo, media, ampia gamma dinamica |
| E9304A | 9 kHz a 6 GHz | -60 a +20 dBm | diodo, media, ampia gamma dinamica |
| E9321A | 50 MHz a 6 GHz | -65 a +20 dBm (media solo modalità), -50 a +20 dBm (normale modalità) | picco e media (diodo) |
| E9322A | 50 MHz a 6 GHz | -60 a +20 dBm (media solo modalità), -45 a +20 dBm (normale modalità) | picco e media (diodo) |
| E9323A | 50 MHz a 6 GHz | -60 a +20 dBm (media solo modalità), -40 a +20 dBm (normale modalità) | picco e media (diodo) |
| E9325A | 50 MHz a 18 GHz | -65 a +20 dBm (media solo modalità), -50 a +20 dBm (normale modalità) | picco e media (diodo) |
| E9326A | 50 MHz a 18 GHz | -60 a +20 dBm (media solo modalità), -45 a +20 dBm (normale modalità) | picco e media (diodo) |
| E9327A | 50 MHz a 18 GHz | -60 a +20 dBm (media solo modalità), -40 a +20 dBm (normale modalità) | picco e media (diodo) |
| N8481A | 10 MHz a 18 GHz | -35 a +20 dBm | termocoppia |
| N8482A | 100 kHz a 6 GHz | -35 a +20 dBm | termocoppia |
| N8485A | 10 MHz a 26,5 GHz (33 GHz con Opz. 033) | -35 a +20 dBm | termocoppia |
| N8486AR | 26,5 a 40 GHz | -35 a +20 dBm | termocoppia, guida d’onda |
| N8487A | 50 MHz a 50 GHz | -35 a +20 dBm | termocoppia |
| N8488A | 10 MHz a 67 GHz (a 70 GHz tip.) | -35 a +20 dBm | termocoppia |
Keysight Technologies E4417A Options:
- E4417A - 002 - Parallel rear panel sensor input connector(s) and front panel reference calibrator connector
- E4417A - 003 - Parallel rear panel sensor input connector(s) and rear panel reference calibrator connector
- E4417A - A6J - ANSI Z540 compliant calibration test data including measurement uncertainties
- E4417A - 1A7 - ISO17025 compliant calibration test data including measurement uncertainties
- E4417A - 0B0 - Delete manual set
- E4417A - 0B3 - English language Service Manual
- E4417A - 0BK - English language manual set (hardcopy User's Guide and English Programming Guide)
- E4417A - ABD - German localization (hard copy User's Guide and English Programming Guide)
- E4417A - ABE - Spanish localization (hard copy User's Guide and English Programming Guide)
- E4417A - ABF - French localization (hard copy User's Guide and English Programming Guide)
- E4417A - ABJ - Japanese localization (hard copy User's Guide and English Programming Guide)
- E4417A - ABZ - Italian localization (hard copy User's Guide and English Programming Guide)
- E4417A - 004 - Delete power sensor cable
- E4417A - 908 - Rack mount kit (one instrument)
- E4417A - 909 - Rack mount kit (two instruments)
Il Keysight (Agilent) E4417A è un misuratore di potenza a doppio canale della serie EPM-P per misure di picco, medie, rapporto picco/medio e temporizzate con sensori E9320. Garantisce 20 Mcamp/s per analisi precise.
Offre misurazioni in modalità temporizzata o libera, 8 configurazioni wireless predefinite e software Analyzer per analisi avanzate di impulsi/statistiche.
Testwall può fornire il Keysight (Agilent) E4417A usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti ad alte prestazioni con affidabilità e qualità. Contattaci per calibrazione o riparazione del Keysight (Agilent) E4417A.
