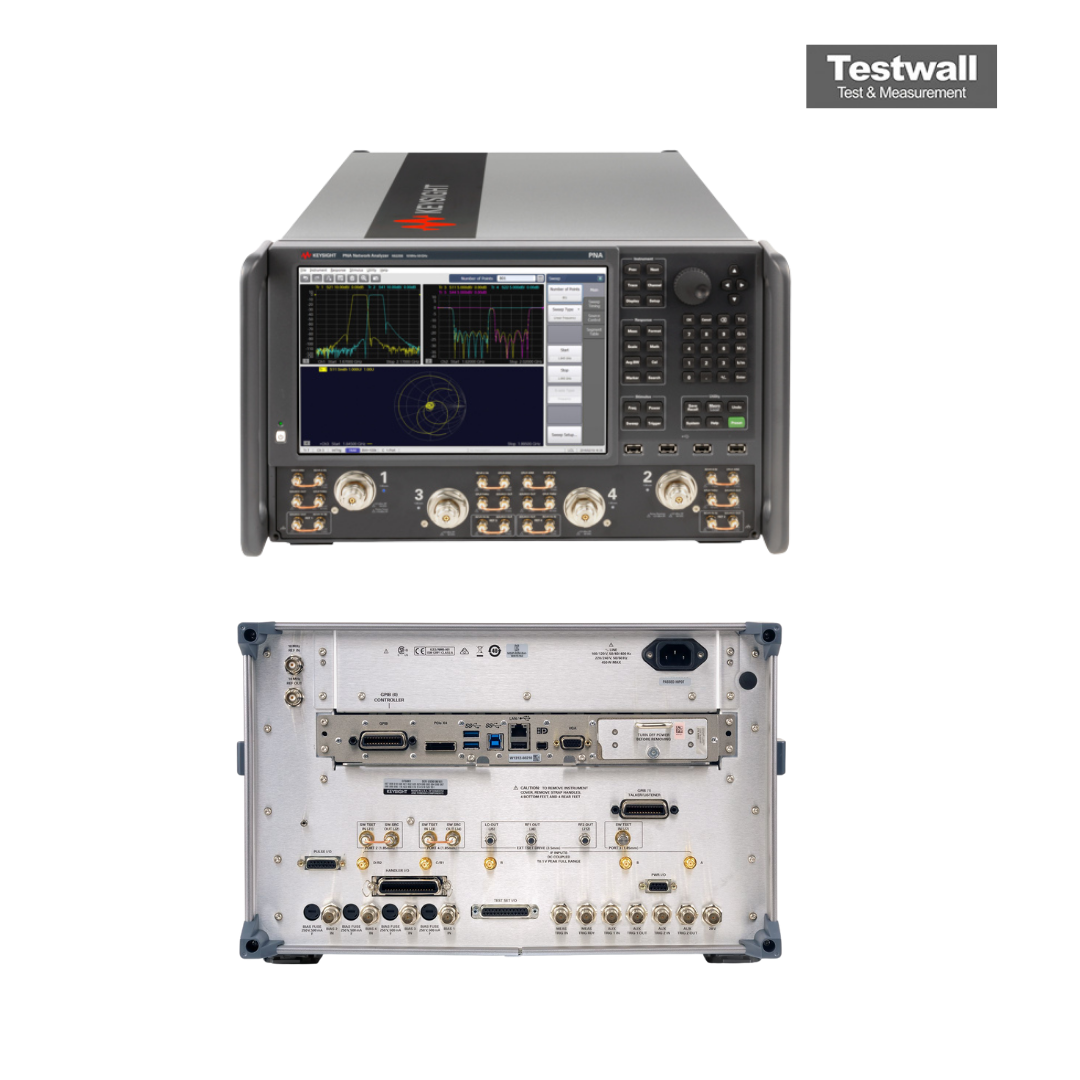

Keysight (Agilent) N5221B
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | 10 MHz – 13,5 GHz |
| Numero di porte | 2 porte |
| Potenza di uscita | Da -85 dBm a +13 dBm |
| Dinamica di misura | Fino a 132 dB |
| Punti di traccia | Da 1 a 100.001 punti per traccia |
| Impedenza nominale | 50 Ohm |
| Tipo di connettore | 2,92 mm (maschio) |
| Velocità di misura | Fino a 13 µs per punto |
| Interfacce di connettività | USB, LAN (LXI), GPIB |
| Sistema operativo | Windows Embedded Standard 7 |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 100.003 |
| Rumore di traccia | 0,002 dB rms |
| Parametri di misura | parametri S, ritardo di gruppo, rumore di fase (opz.) |
| Display | 12,1" LCD, 1280×800, touchscreen |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5221B-200 | 2 porte | da 10 MHz a 13,5 GHz | test set standard |
| N5221B-201 | 2 porte | da 10 MHz a 13,5 GHz | test set configurabile |
| N5221B-205 | 2 porte | da 900 Hz a 13,5 GHz | test set configurabile, estensione in bassa frequenza fino a 900 Hz |
| N5221B-217 | 2 porte | da 10 MHz a 13,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5221B-219 | 2 porte | da 10 MHz a 13,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5221B-220 | 2 porte | da 900 Hz a 13,5 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, estensione in bassa frequenza fino a 900 Hz |
| N5221B-400 | 4 porte | da 10 MHz a 13,5 GHz | test set standard |
| N5221B-401 | 4 porte | da 10 MHz a 13,5 GHz | test set configurabile |
| N5221B-405 | 4 porte | da 900 Hz a 13,5 GHz | test set configurabile, estensione in bassa frequenza fino a 900 Hz |
| N5221B-417 | 4 porte | da 10 MHz a 13,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5221B-419 | 4 porte | da 10 MHz a 13,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5221B-420 | 4 porte | da 900 Hz a 13,5 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, estensione in bassa frequenza fino a 900 Hz |
Keysight (Agilent) N5221B Options:
- N5221B - 200 - 2-port base model with standard test set
- N5221B - 201 - To base model, adds front-panel jumpers and R1 receiver switch
- N5221B - 217 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5221B - 219 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
- N5221B - 400 - 4-port base model with standard test set
- N5221B - 401 - To base model, adds front-panel jumpers and R1 receiver switch
- N5221B - 417 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5221B - 419 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
Il Keysight (Agilent) N5221B è un analizzatore di rete a microonde di alta gamma, ideale per applicazioni di misura complesse. Offre misurazioni S precise con incertezza minima e stabilità superiore. Include applicazioni avanzate per la caratterizzazione di componenti attivi e uno schermo multitouch intuitivo. Le prestazioni personalizzabili consentono l'ottimizzazione in base al budget.
Perfetto per ingegneri e tecnici, il N5221B viene fornito con accessori essenziali tra cui induttori a nucleo ferrite, fascetta per cavi, mouse ottico e manuali di installazione. Offre test RF/microonde rapidi e affidabili.
Testwall può fornire il Keysight (Agilent) N5221B usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5221B.
