Keysight (Agilent)

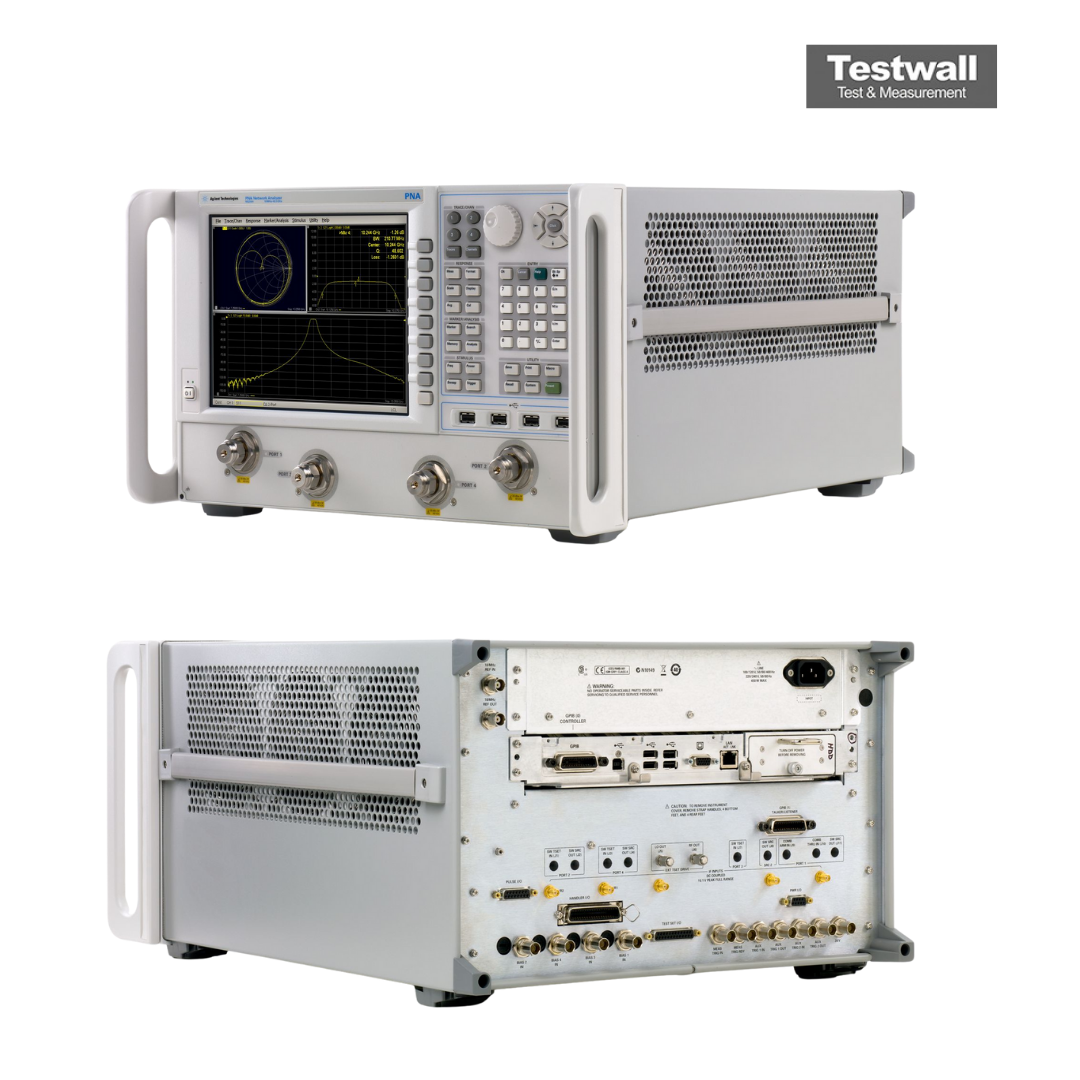

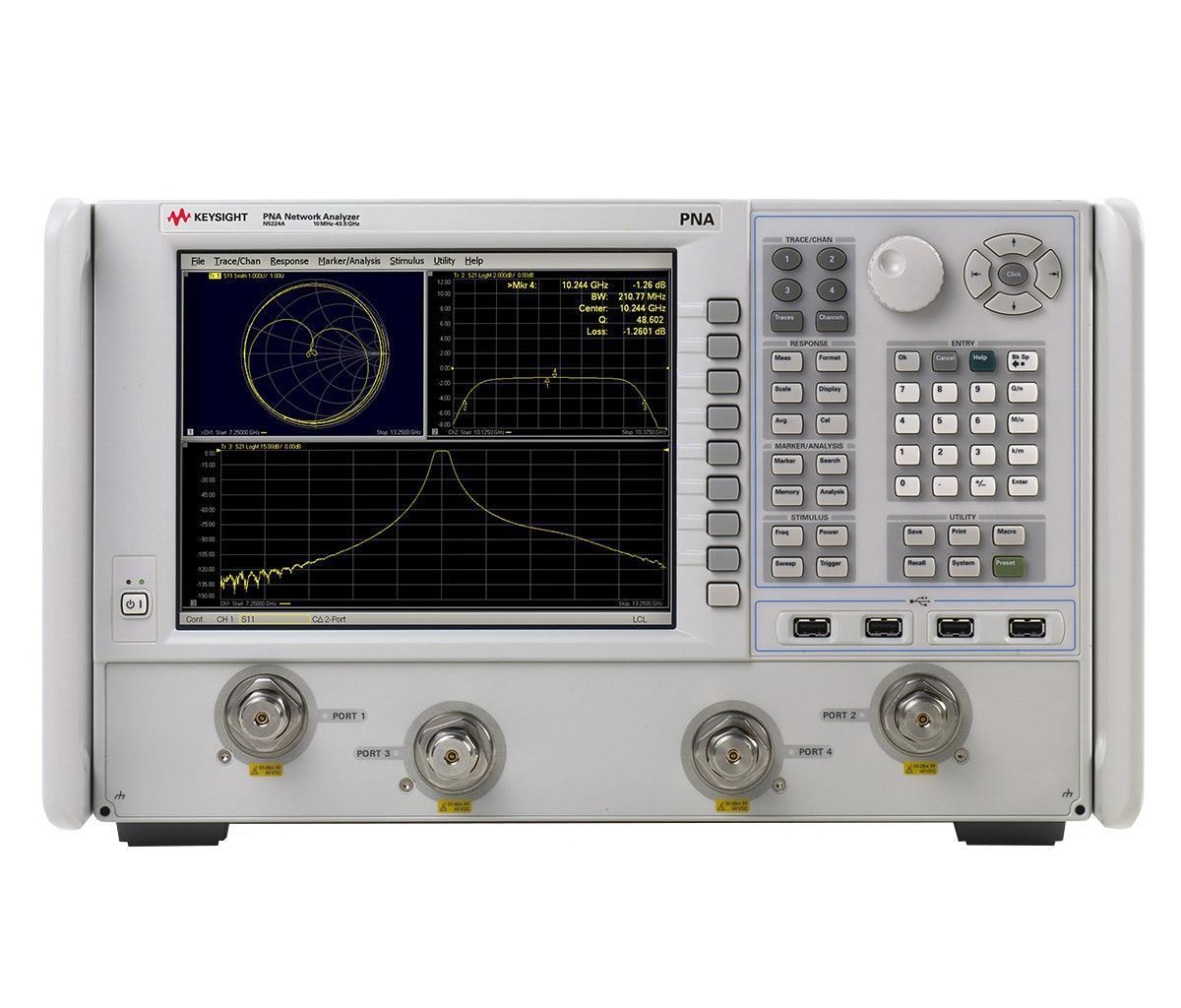

Keysight (Agilent) N5224A-419
4-port, 43.5 GHz PNA Network Analyzer, 2.4 mm (f)
300 kHz - 43,5 GHz Gamma di Frequenza
4 porte Numero di Porte
112 dB (spec.) Gamma dinamica
Da -85 dBm a +13 dBm Potenza di Uscita
Fino a 122 dB Dinamica di Misura
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | 300 kHz - 43,5 GHz |
| Numero di Porte | 4 porte |
| Gamma dinamica | 112 dB (spec.) |
| Potenza di Uscita | Da -85 dBm a +13 dBm |
| Dinamica di Misura | Fino a 122 dB |
| Tipo di Connettore | 2,92 mm (K) femmina |
| Punti di Misura | Fino a 100.001 punti per traccia |
| Velocità di Misura | Fino a 42 µs per punto |
| Impedenza di Sistema | 50 Ohm |
| Interfacce di Comunicazione | USB, LAN (LXI), GPIB |
| Opzione Inclusa | 419 - Aggiornamento porta 4 con sorgente e ricevitore indipendenti |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 32.001 |
| Rumore di traccia | 0,003 dB rms |
| Parametri di misura | parametri S, ritardo di gruppo |
| Display | 10,4" LCD, 1024×768 |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5224A-200 | 2 porte | da 10 MHz a 43,5 GHz | test set standard |
| N5224A-201 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile |
| N5224A-217 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5224A-219 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5224A-400 | 4 porte | da 10 MHz a 43,5 GHz | test set standard |
| N5224A-401 | 4 porte | da 10 MHz a 43,5 GHz | test set configurabile |
| N5224A-417 | 4 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5224A-419 | 4 porte | 300 kHz - 43,5 GHz | 2,92 mm femmina |
Keysight Technologies N5224A-419 Options:
- N5224A-419 - 200 - 2-port base model with standard test set
- N5224A-419 - 201 - To base model, adds front-panel jumpers and R1 receiver switch
- N5224A-419 - 217 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5224A-419 - 219 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
- N5224A-419 - 400 - 4-port base model with standard test set
- N5224A-419 - 401 - To base model, adds front-panel jumpers and R1 receiver switch
- N5224A-419 - 417 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5224A-419 - 419 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
Il Keysight (Agilent) N5224A-419 è un analizzatore di rete a microonde PNA/L a 2 porte, che copre da 10 MHz a 43,5 GHz, con connettori da 2,4 mm e opzioni pronte per la metrologia.
Adatto per ambienti di test esigenti, dispone di interfacce USB, LAN e GPIB e di un'interfaccia touchscreen per un utilizzo intuitivo.
Testwall può fornire il Keysight (Agilent) N5224A-419 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5224A-419.
