Keysight (Agilent) N5224B-400
| Attributo | Valore |
|---|---|
| Intervallo di Frequenza | 10 MHz - 43,5 GHz |
| Numero di Porte | 4 porte |
| Gamma dinamica | 112 dB (spec.), 120 dB (tip.) |
| Potenza di Uscita | Da -85 dBm a +13 dBm |
| Dinamica di Misura | Fino a 132 dB |
| Impedenza Caratteristica | 50 Ohm |
| Connettori RF | 2,92 mm (maschio) |
| Punti di Misura | Fino a 100.001 punti per sweep |
| Tracce Simultanee | Fino a 16 tracce simultanee |
| Interfacce di Connettività | USB, LAN (LXI), GPIB |
| Opzione Inclusa | 400 - Aggiunta di 2 porte (configurazione a 4 porte) |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Rumore di traccia | 0,003 dB rms |
| Parametri di misura | parametri S, ritardo di gruppo, rumore di fase (opz.) |
| Display | 12,1" LCD, 1280×800, touchscreen |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5224B-200 | 2 porte | da 10 MHz a 43,5 GHz | test set standard |
| N5224B-201 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile |
| N5224B-205 | 2 porte | da 900 Hz a 43,5 GHz | test set configurabile, estensione in bassa frequenza fino a 900 Hz |
| N5224B-217 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5224B-219 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5224B-220 | 2 porte | da 900 Hz a 43,5 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, estensione in bassa frequenza fino a 900 Hz |
| N5224B-400 | 4 porte | 10 MHz - 43,5 GHz | |
| N5224B-401 | 4 porte | da 10 MHz a 43,5 GHz | test set configurabile |
| N5224B-405 | 4 porte | da 900 Hz a 43,5 GHz | test set configurabile, estensione in bassa frequenza fino a 900 Hz |
| N5224B-417 | 4 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5224B-419 | 4 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5224B-420 | 4 porte | da 900 Hz a 43,5 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, estensione in bassa frequenza fino a 900 Hz |
Keysight (Agilent) N5224B-400 Options:
- N5224B - 210 - 2-port, single source, with metrology configuration
- N5224B - 410 - 4-port, dual source, with metrology configuration

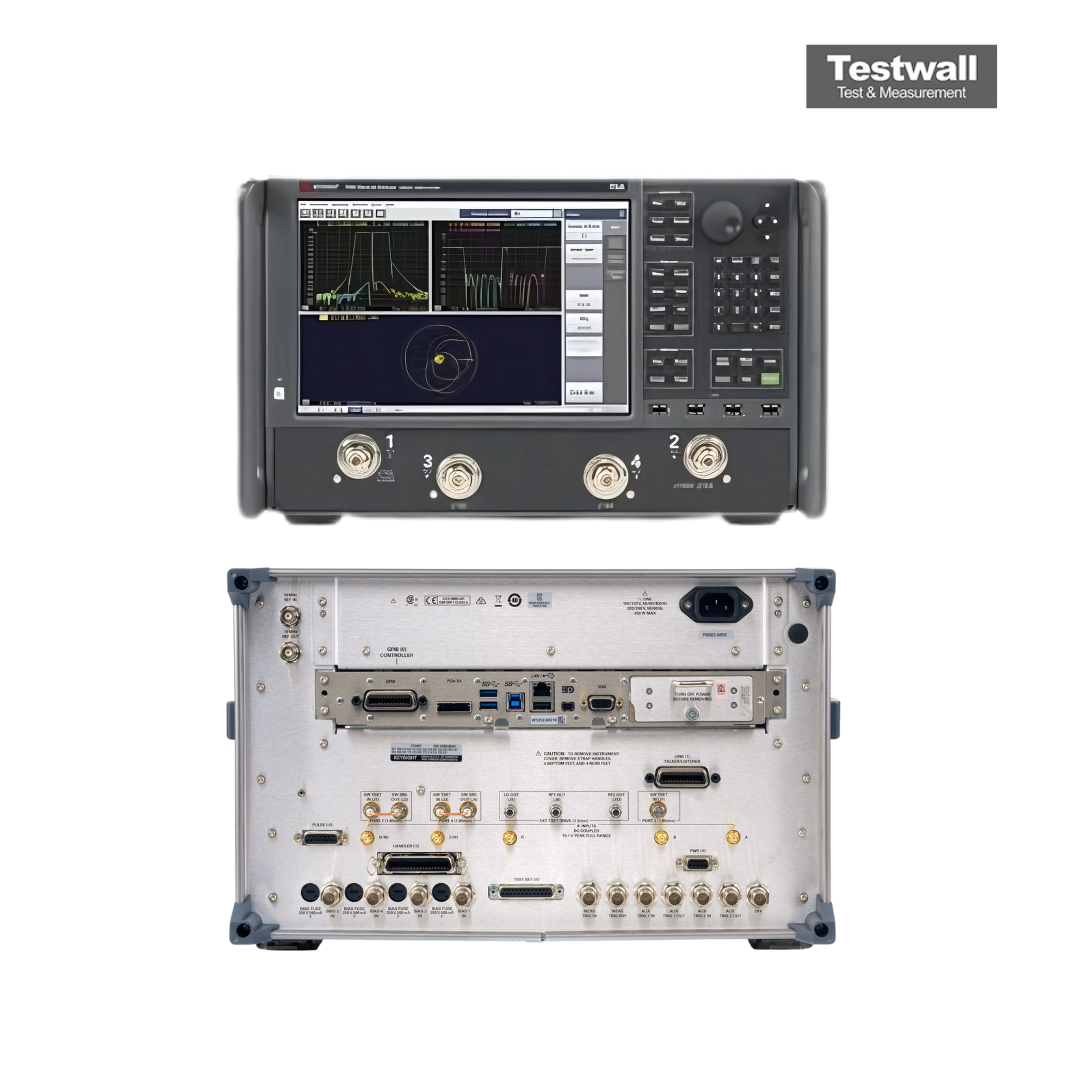

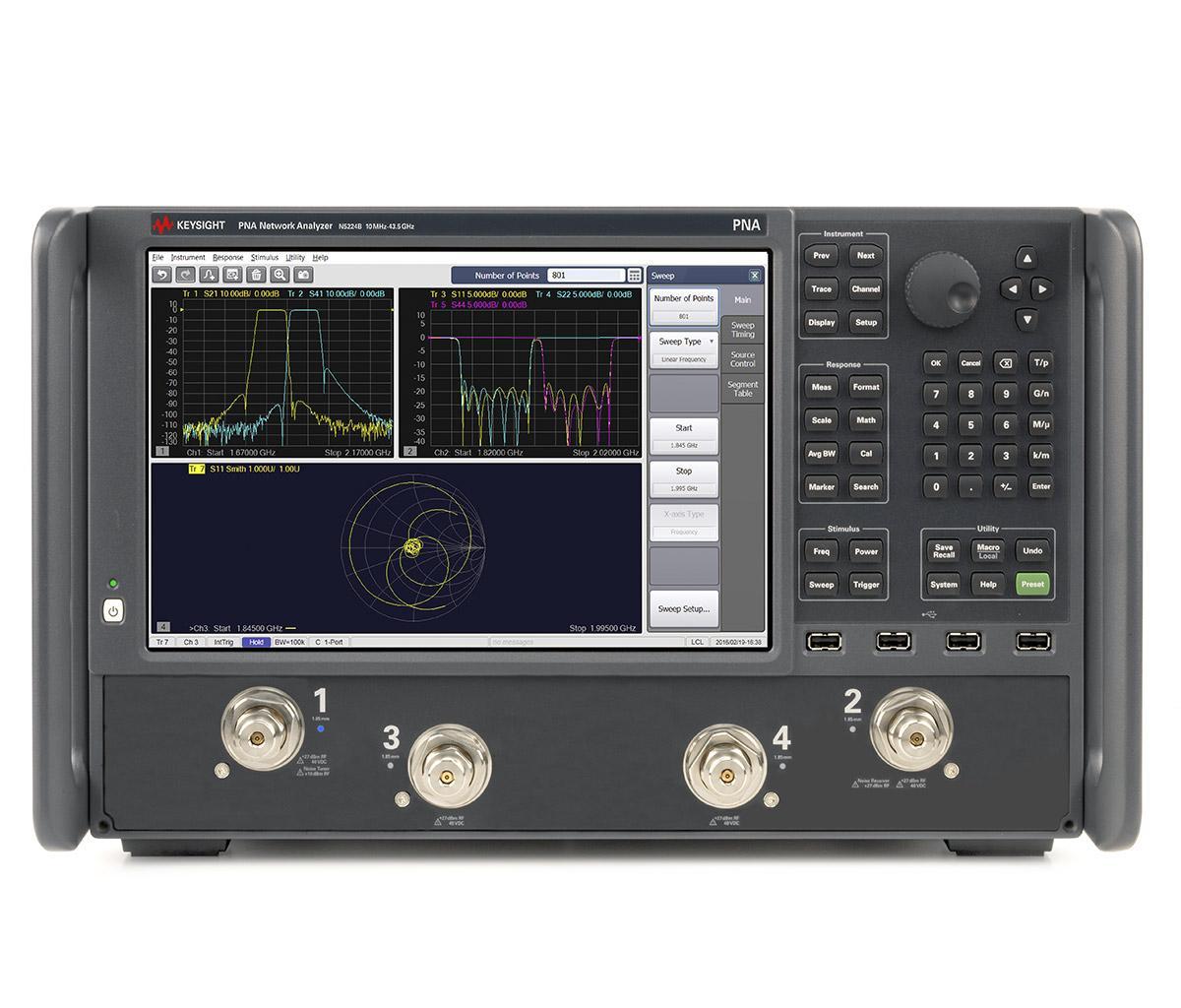

Il Keysight (Agilent) N5224B-400 è un analizzatore di rete PNA/L ad alta frequenza che opera da 900 Hz a 43,5 GHz, con robuste connessioni frontali da 2,4 mm per misurazioni affidabili e precise. Offre prestazioni dinamiche e linearità eccezionali per test di amplificatori, mixer e convertitori di frequenza.
Con software integrato per l'analisi di dispositivi non lineari, fornisce funzionalità complete e facilità d'uso in ambienti di test RF avanzati.
Testwall può fornire il Keysight (Agilent) N5224B-400 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci direttamente se hai bisogno della calibrazione o riparazione del Keysight (Agilent) N5224B-400.
