Keysight (Agilent) N5232B
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | 300 kHz – 20 GHz |
| Numero di porte | 2 porte |
| Gamma dinamica | 114 dB (spec.), 129 dB (tip.) |
| Potenza di uscita massima | +13 dBm (tipico) |
| Dinamica di misura | 122 dB (tipico) |
| Livello minimo di potenza di uscita | -85 dBm (tipico) |
| Impedenza nominale | 50 Ohm |
| Connettori RF | 2,92 mm (tipo K) / 3,5 mm compatibile |
| Numero massimo di punti per sweep | 100.001 punti |
| Alimentazione elettrica | 100–240 V CA, 50/60 Hz |
| Sistema operativo | Windows Embedded Standard 7 (WES7) |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Rumore di traccia | 0,004 dB rms |
| Parametri di misura | parametri S, ritardo di gruppo, compressione del guadagno |
| Display | 12,1" LCD, 1280×800, touchscreen |
| Interfacce | LAN, 2× GPIB, USB, HiSLIP |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5232B-200 | 2 porte | da 300 kHz a 20 GHz | test set standard |
| N5232B-216 | 2 porte | da 300 kHz a 20 GHz | test set configurabile, attenuatori a step sulla sorgente |
| N5232B-400 | 4 porte | da 300 kHz a 20 GHz | test set standard |
| N5232B-416 | 4 porte | da 300 kHz a 20 GHz | test set configurabile, attenuatori a step sulla sorgente |

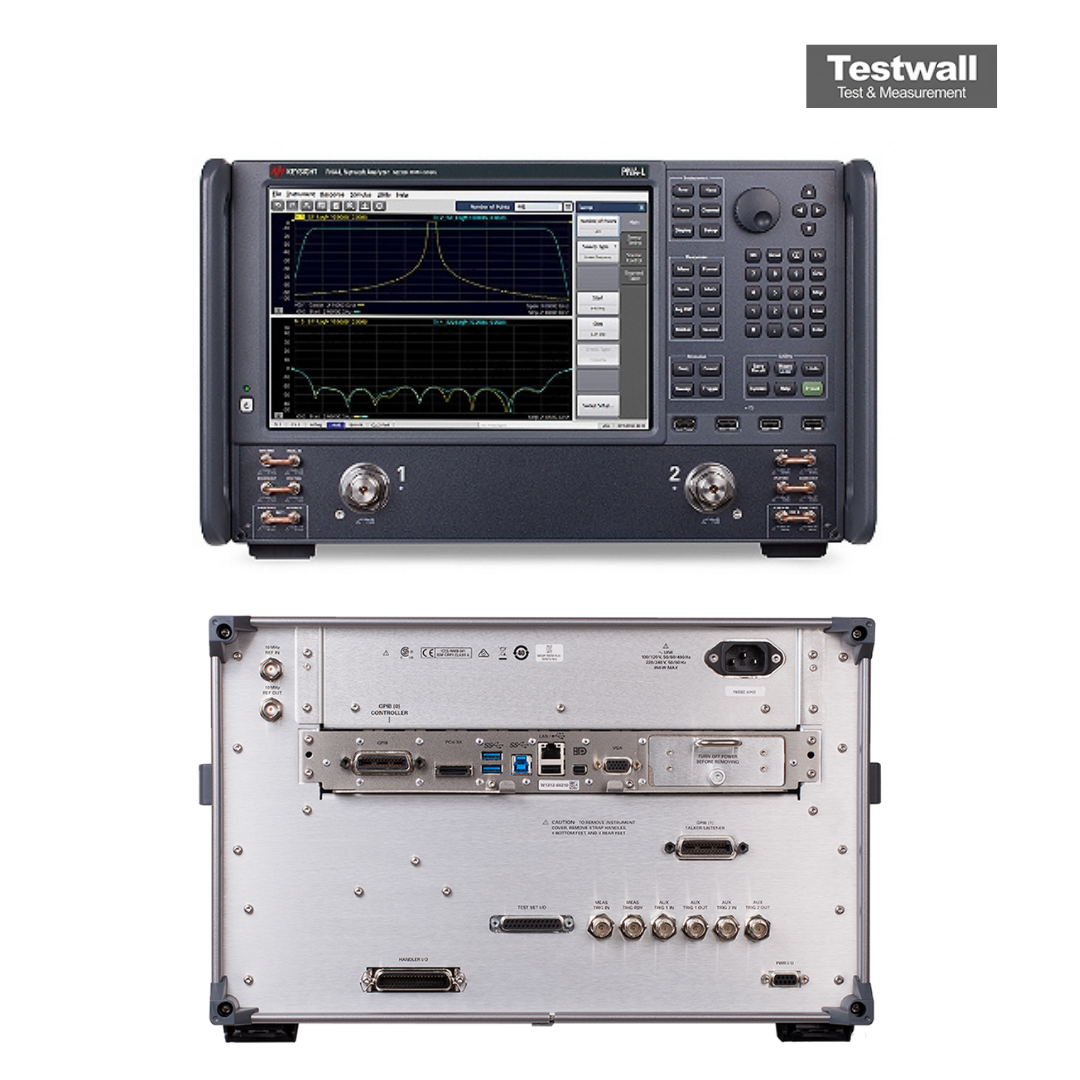

Keysight (Agilent) N5232B PNA-L 20 GHz Network Analyser Options:
- N5232B - 200 - 2-port base model with standard test set
- N5232B - 216 - To base model, adds front-panel jumpers and source attenuators (extended power range)

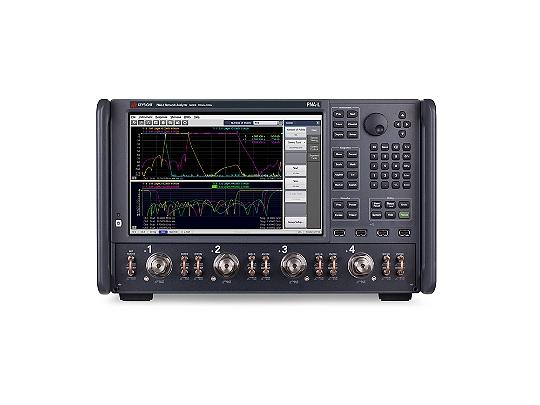

- N5232B - 400 - 4-port base model with standard test set
- N5232B - 416 - To base model, adds front-panel jumpers and source attenuators (extended power range)
Il Keysight (Agilent) N5232B PNA-L 20 GHz è un analizzatore di rete ad alte prestazioni per test S-parameter e non lineari su componenti passivi, amplificatori e convertitori di frequenza. Condivide il firmware della serie PNA, offrendo equilibrio tra prestazioni e valore.
Ideale per porte bilanciate, esegue misurazioni S-parameter in modalità mista senza balun, con vari formati di traccia e precisione nelle misure di squilibrio.
Testwall può fornire l'Keysight (Agilent) N5232B PNA-L 20 GHz Network Analyzer usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e servizio impareggiabili. Contattaci per calibrazione o riparazione di Keysight (Agilent) N5232B PNA-L 20 GHz Network Analyzer.
