Keysight (Agilent)

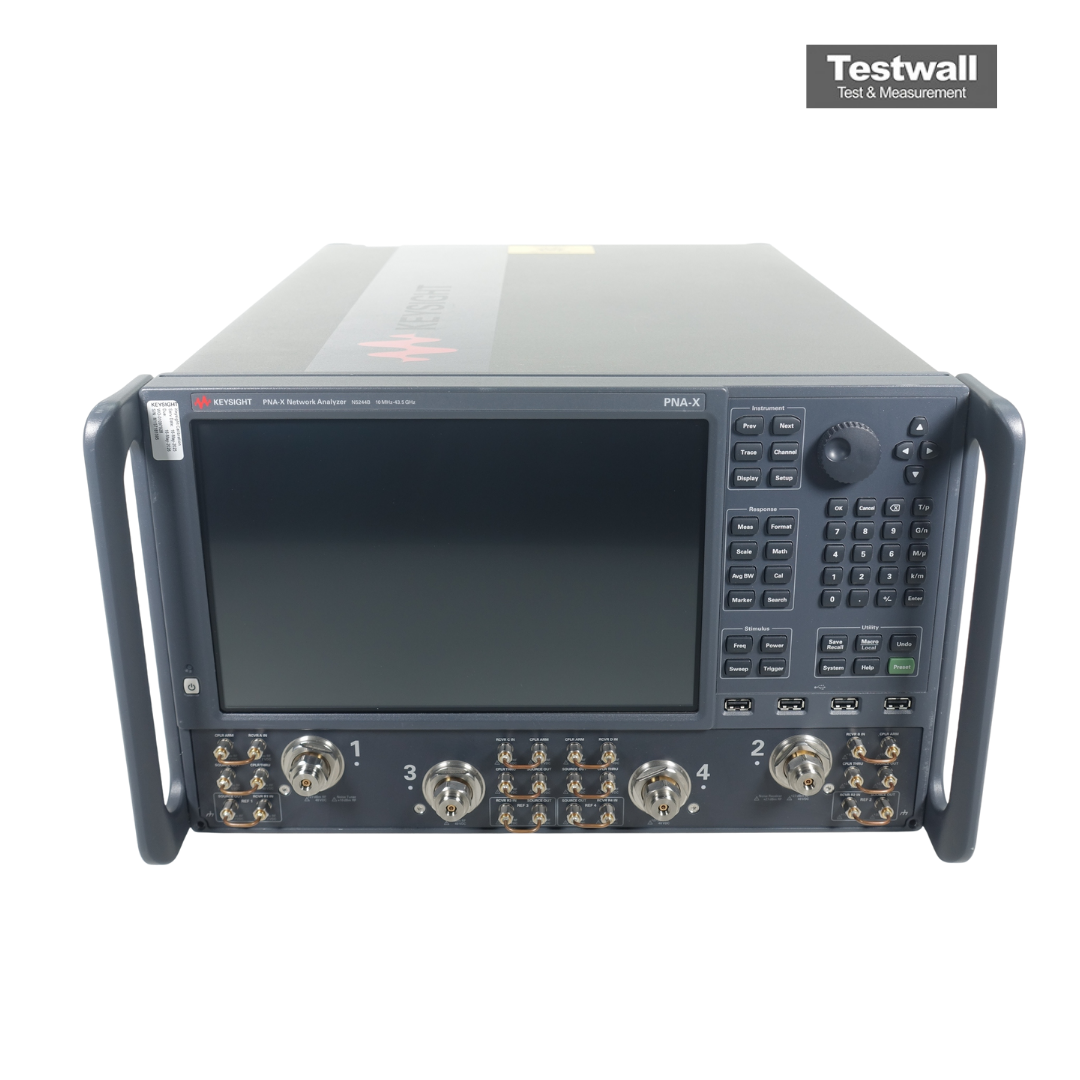

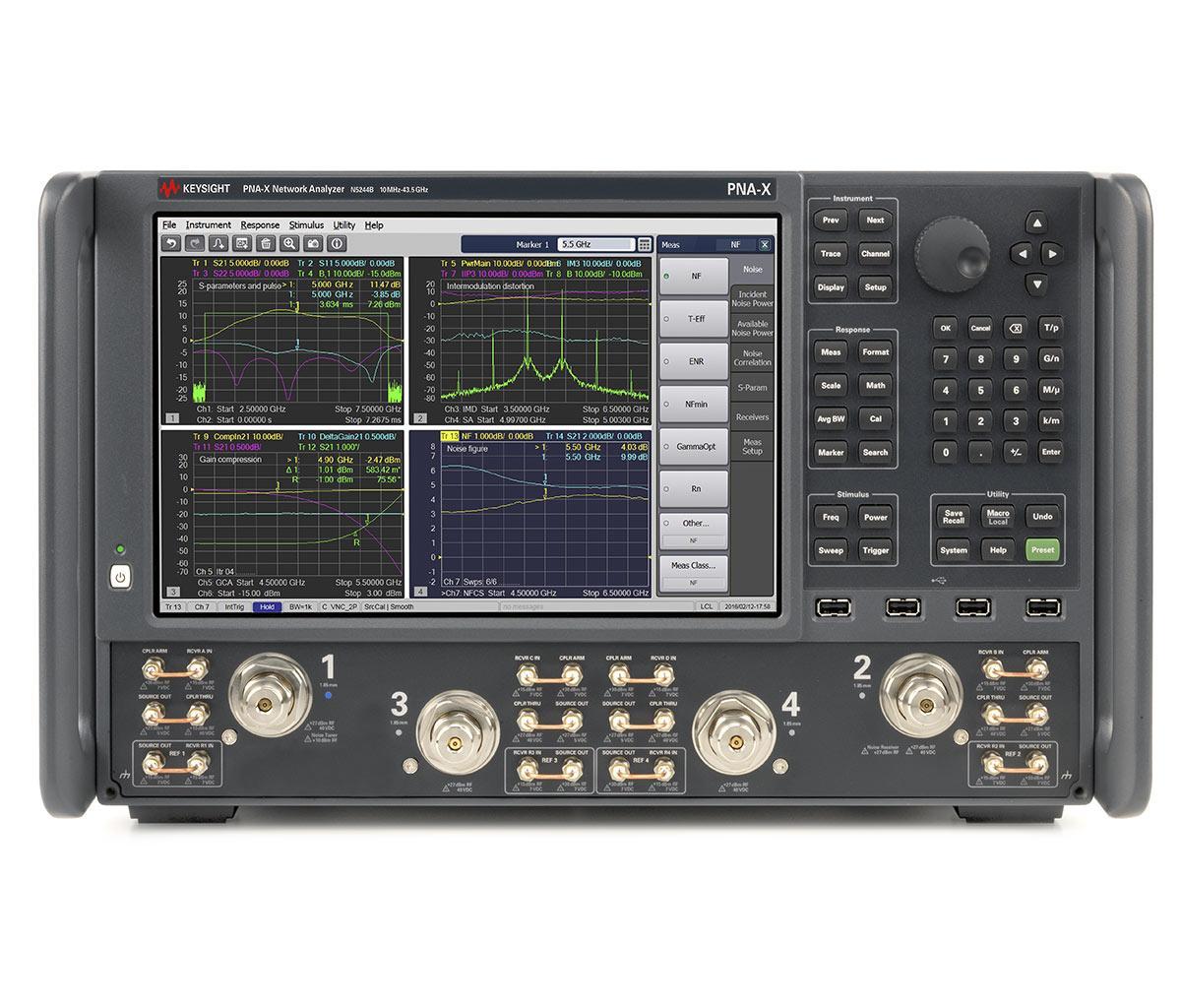

Keysight (Agilent) N5244B-423
4-Port, 40 GHz PNA-X Network Analyzer
10 MHz - 43,5 GHz Gamma di Frequenza
4 porte Numero di Porte
135 dB (spec.), 142 dB (tip.) Gamma dinamica
Da -85 dBm a +13 dBm Potenza di Uscita
Fino a 113 dB Dinamica
| Attributo | Valore |
|---|---|
| Gamma di Frequenza | 10 MHz - 43,5 GHz |
| Numero di Porte | 4 porte |
| Gamma dinamica | 135 dB (spec.), 142 dB (tip.) |
| Potenza di Uscita | Da -85 dBm a +13 dBm |
| Dinamica | Fino a 113 dB |
| Impedenza Caratteristica | 50 Ohm |
| Connettori RF | 2,92 mm (K-type) maschio |
| Velocità di Misurazione | Fino a 42 µs per punto |
| Tracce Simultanee | Fino a 16 tracce simultanee |
| Interfacce di Connettività | USB, LAN (LXI), GPIB |
| Alimentazione | 100-240 V CA, 50/60 Hz |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 100.003 |
| Parametri di misura | parametri S, cifra di rumore (opz.), compressione del guadagno, IMD, rumore di fase (opz.), RF pulsata |
| Display | 12,1" LCD, 1280×800, touchscreen |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5244B-201 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile |
| N5244B-217 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5244B-219 | 2 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5244B-222 | 2 porte | da 10 MHz a 43,5 GHz | configurazione ad alta potenza, seconda sorgente interna, combinatore e commutatori interni |
| N5244B-224 | 2 porte | da 10 MHz a 43,5 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, seconda sorgente interna, combinatore e commutatori interni |
| N5244B-401 | 4 porte | da 10 MHz a 43,5 GHz | test set configurabile |
| N5244B-417 | 4 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5244B-419 | 4 porte | da 10 MHz a 43,5 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5244B-422 | 4 porte | da 10 MHz a 43,5 GHz | configurazione ad alta potenza, combinatore e commutatori interni |
| N5244B-423 | 4 porte | 10 MHz - 43,5 GHz | |
| N5244B-425 | 4 porte | da 900 Hz a 43,5 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, combinatore e commutatori interni, estensione in bassa frequenza fino a 900 Hz |
Keysight Technologies N5244B-423 Options:
- N5244B-423 - H29 - Adds 26.5 GHz low-noise receivers for fully-corrected noise figure measurements of amplifiers, frequency converters, and mixers, utilizing source-correction technique (requires option 400, 419 and 423)
- N5244B-423 - 400 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5244B-423 - 419 - Adds 4-port extended power range, source and receiver attenuators, and bias-tees (requires Option 400)
- N5244B-423 - 423 - Adds an internal combiner and mechanical switches to the 4-port analyzer (requires Option 400, 419, and 080)
- N5244B-423 - 080 - Internal second source (recommended with Option 400)
- N5244B-423 - S93025A - Adds 4 pulse generators
- N5244B-423 - 021 - Adds pulse modulators
- N5244B-423 - 022 - Adds pulse modulators
Il Keysight (Agilent) N5244B-423 è un PNA-X a 2/4 porte con porte robuste da 2,4 mm e copertura fino a 43,5 GHz. L’opzione 423 integra attenuatori, bias-tee e supporto per RF pulsato.
Il sistema a doppia sorgente con combinatore interno offre prestazioni elevate e oltre 126 dB di dinamica.
Testwall può fornire il Keysight (Agilent) N5244B-423 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti affidabili e performanti. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5244B-423.
