Keysight (Agilent)
Keysight (Agilent) N5245B-224
Analizzatore di reti PNA-X a 2 porte, 10 MHz – 50 GHz, opzione 224
da 10 MHz a 50 GHz Intervallo di frequenza
2 porte Numero di porte
135 dB (spec.), 142 dB (tip.) Gamma dinamica
max. +13 dBm Intervallo di potenza di uscita
Opzione 224: attenuatori a step sulla sorgente (gamma di potenza estesa), attenuatori a step sui ricevitori, bias tee integrati, seconda sorgente interna, combinatore e commutatori interni Configurazione
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | da 10 MHz a 50 GHz |
| Numero di porte | 2 porte |
| Gamma dinamica | 135 dB (spec.), 142 dB (tip.) |
| Intervallo di potenza di uscita | max. +13 dBm |
| Configurazione | Opzione 224: attenuatori a step sulla sorgente (gamma di potenza estesa), attenuatori a step sui ricevitori, bias tee integrati, seconda sorgente interna, combinatore e commutatori interni |
| Sorgenti interne | 2 |
| Impedenza | 50 Ω |
| Tipo di connettore | 2,4 mm maschio |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 100.003 |
| Parametri di misura | parametri S, cifra di rumore (opz.), compressione del guadagno, IMD, rumore di fase (opz.), RF pulsata |
| Display | 12,1" LCD, 1280×800, touchscreen |
| Interfacce | LAN, 2× GPIB, USB, HiSLIP |
| Serie | PNA-X |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5245B-201 | 2 porte | da 10 MHz a 50 GHz | test set configurabile |
| N5245B-217 | 2 porte | da 10 MHz a 50 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5245B-219 | 2 porte | da 10 MHz a 50 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5245B-222 | 2 porte | da 10 MHz a 50 GHz | configurazione ad alta potenza, seconda sorgente interna, combinatore e commutatori interni |
| N5245B-224 | 2 porte | da 10 MHz a 50 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, seconda sorgente interna, combinatore e commutatori interni |
| N5245B-401 | 4 porte | da 10 MHz a 50 GHz | test set configurabile |
| N5245B-417 | 4 porte | da 10 MHz a 50 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori |
| N5245B-419 | 4 porte | da 10 MHz a 50 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5245B-422 | 4 porte | da 10 MHz a 50 GHz | configurazione ad alta potenza, combinatore e commutatori interni |
| N5245B-423 | 4 porte | 10 MHz - 50 GHz | 2.4 mm |
| N5245B-425 | 4 porte | da 900 Hz a 50 GHz | attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, combinatore e commutatori interni, estensione in bassa frequenza fino a 900 Hz |
Keysight (Agilent) N5245B-224 Options:
- N5245B - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires one of Option 22x or 42x)
- N5245B - 201 - 2-port standard test set (includes six front-panel access loops) and power range
- N5245B - 217 - 2-port standard test set (includes six front-panel access loops), power range, and source and receiver attenuators (extended power range)
- N5245B - 219 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), and bias-tees
- N5245B - 222 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, and mechanical switches to the 2-port analyzer
- N5245B - 224 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 2-port analyzer, and bias tees
- N5245B - 401 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5245B - 417 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source (Option 080 recommended), and source and receiver attenuators (extended power range)
- N5245B - 419 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source (Option 080 recommended), and source and receiver attenuators (extended power range), and bias-tees
- N5245B - 422 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, and mechanical switches to the 4-port analyzer
- N5245B - 423 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 4-port analyzer, and bias tees
- N5245B - H85 - Standard configuration (N5245BS model variant)

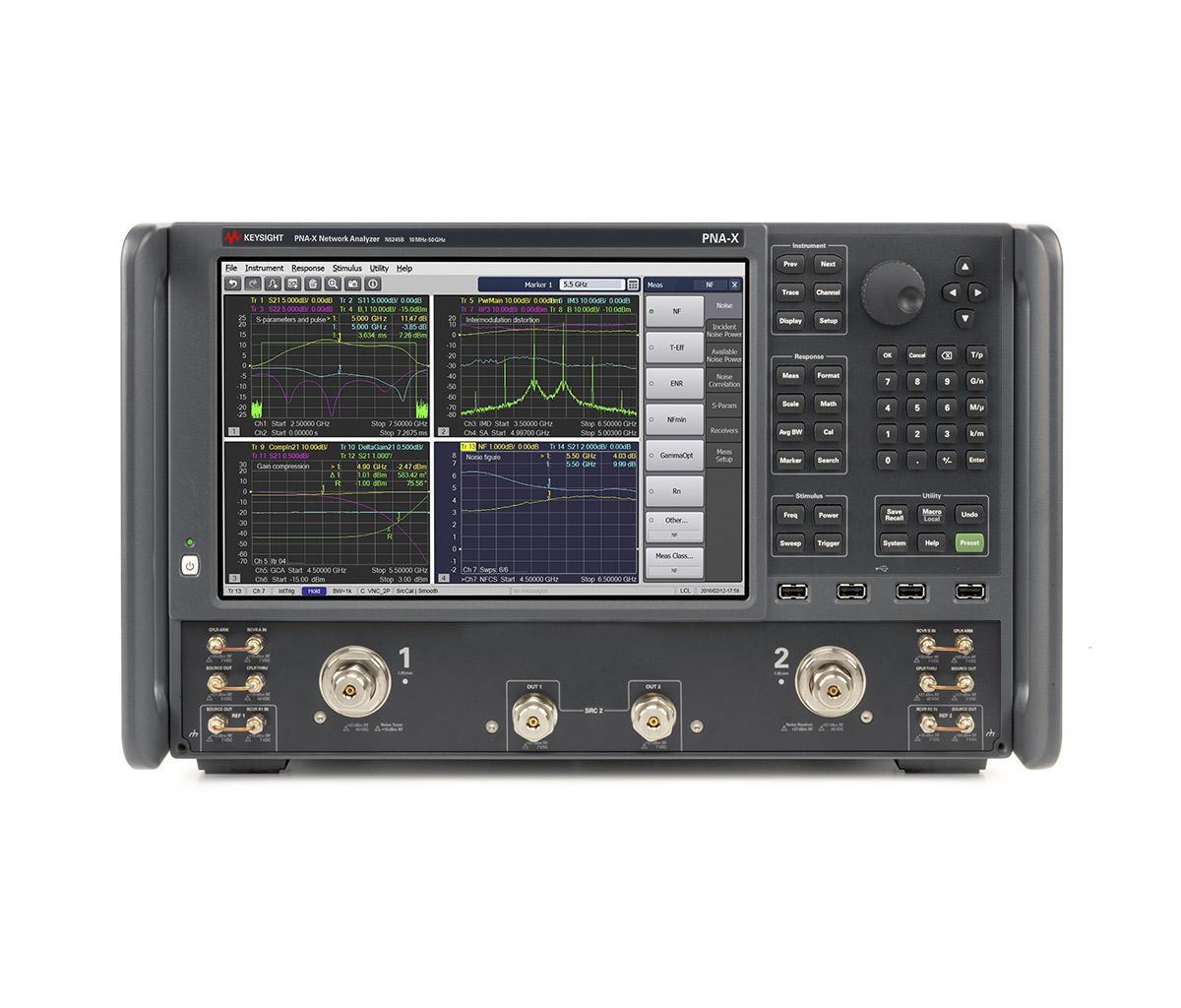

Il Keysight (Agilent) N5245B-224 è un analizzatore di reti vettoriali serie PNA-X a 2 porte con copertura da 10 MHz a 50 GHz. Configurazione opzione 224: attenuatori a step sulla sorgente (gamma di potenza estesa), attenuatori a step sui ricevitori, bias tee integrati, seconda sorgente interna, combinatore e commutatori interni.
Testwall può fornire il Keysight (Agilent) N5245B-224 usato, completamente testato. Con assistenza esperta e consegna in tutto il mondo, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattateci direttamente se avete bisogno di calibrazione o riparazione del Keysight (Agilent) N5245B-224.
