Keysight (Agilent) N5247A-423

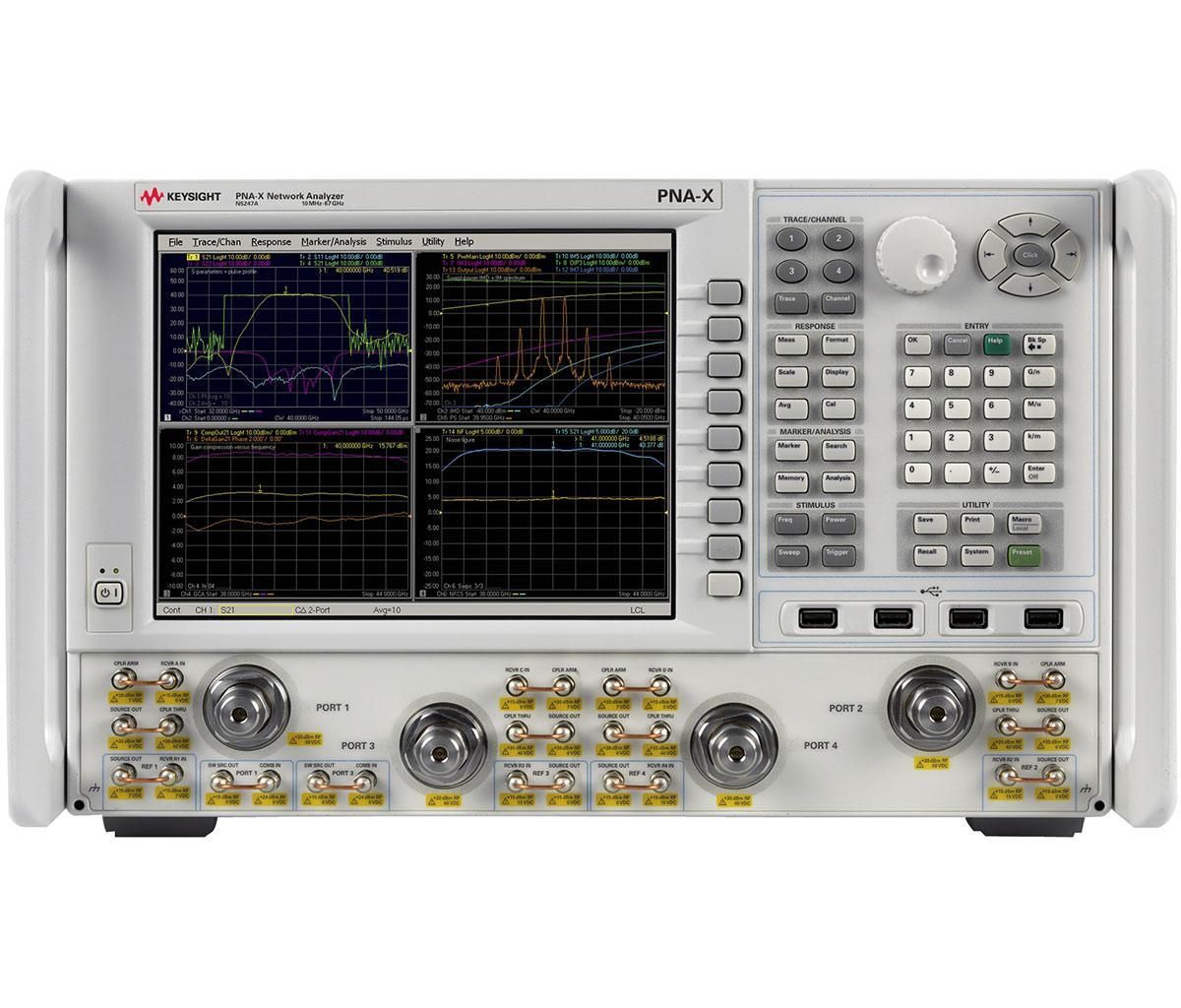

Analizzatore di reti PNA-X a 4 porte, 10 MHz – 67 GHz, opzione 423 (immagine indicativa)
da 10 MHz a 67 GHz Intervallo di frequenza
4 porte Numero di porte
110 dB (spec.) Gamma dinamica
max. +13 dBm Intervallo di potenza di uscita
Opzione 423: test set configurabile (loop di accesso sul pannello frontale), attenuatori a step sulla sorgente (gamma di potenza estesa), attenuatori a step sui ricevitori, bias tee integrati, combinatore e commutatori interni Configurazione
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | da 10 MHz a 67 GHz |
| Numero di porte | 4 porte |
| Gamma dinamica | 110 dB (spec.) |
| Intervallo di potenza di uscita | max. +13 dBm |
| Configurazione | Opzione 423: test set configurabile (loop di accesso sul pannello frontale), attenuatori a step sulla sorgente (gamma di potenza estesa), attenuatori a step sui ricevitori, bias tee integrati, combinatore e commutatori interni |
| Sorgenti interne | 2 |
| Impedenza | 50 Ω |
| Tipo di connettore | 1,85 mm maschio |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 32.001 |
| Rumore di traccia | 0,002 dB rms |
| Parametri di misura | parametri S, cifra di rumore (opz.), compressione del guadagno, IMD, RF pulsata |
| Display | 10,4" LCD, 1024×768 |
| Interfacce | LAN, 2× GPIB, USB, VGA |
| Serie | PNA-X |
Keysight (Agilent) N5247A-423 Options:
- N5247A - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires Option 224 or 423)
- N5247A - 200 - 2-port standard test set (includes six front-panel access loops) and power range
- N5247A - 219 - Adds 2-port extended power range, source and receiver attenuators, and bias-tees (requires Option 200)
- N5247A - 224 - Adds an internal second source, a combiner, and mechanical switches to the 2-port analyzer (requires Option 200, 219, and 080)
- N5247A - 400 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5247A - 419 - Adds 4-port extended power range, source and receiver attenuators, and bias-tees (requires Option 400)
- N5247A - 423 - Adds an internal combiner, and mechanical switches to the 4-port analyzer (requires Option 400, 419, and 080)
Il Keysight (Agilent) N5247A-423 è un analizzatore di reti vettoriali serie PNA-X a 4 porte con copertura da 10 MHz a 67 GHz. Configurazione opzione 423: test set configurabile (loop di accesso sul pannello frontale), attenuatori a step sulla sorgente (gamma di potenza estesa), attenuatori a step sui ricevitori, bias tee integrati, combinatore e commutatori interni.
Testwall può fornire il Keysight (Agilent) N5247A-423 usato, completamente testato. Con assistenza esperta e consegna in tutto il mondo, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattateci direttamente se avete bisogno di calibrazione o riparazione del Keysight (Agilent) N5247A-423.
