Keysight (Agilent)

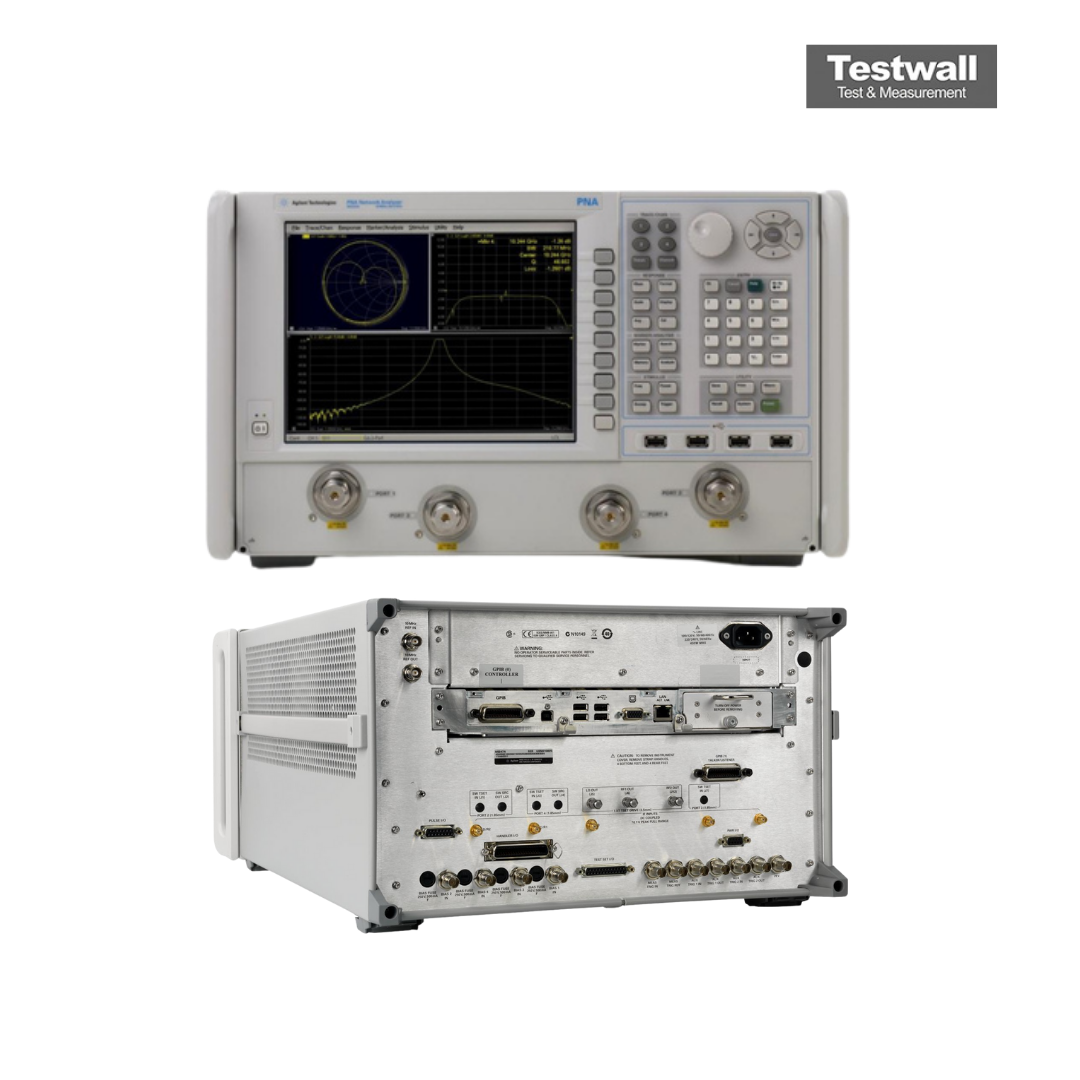

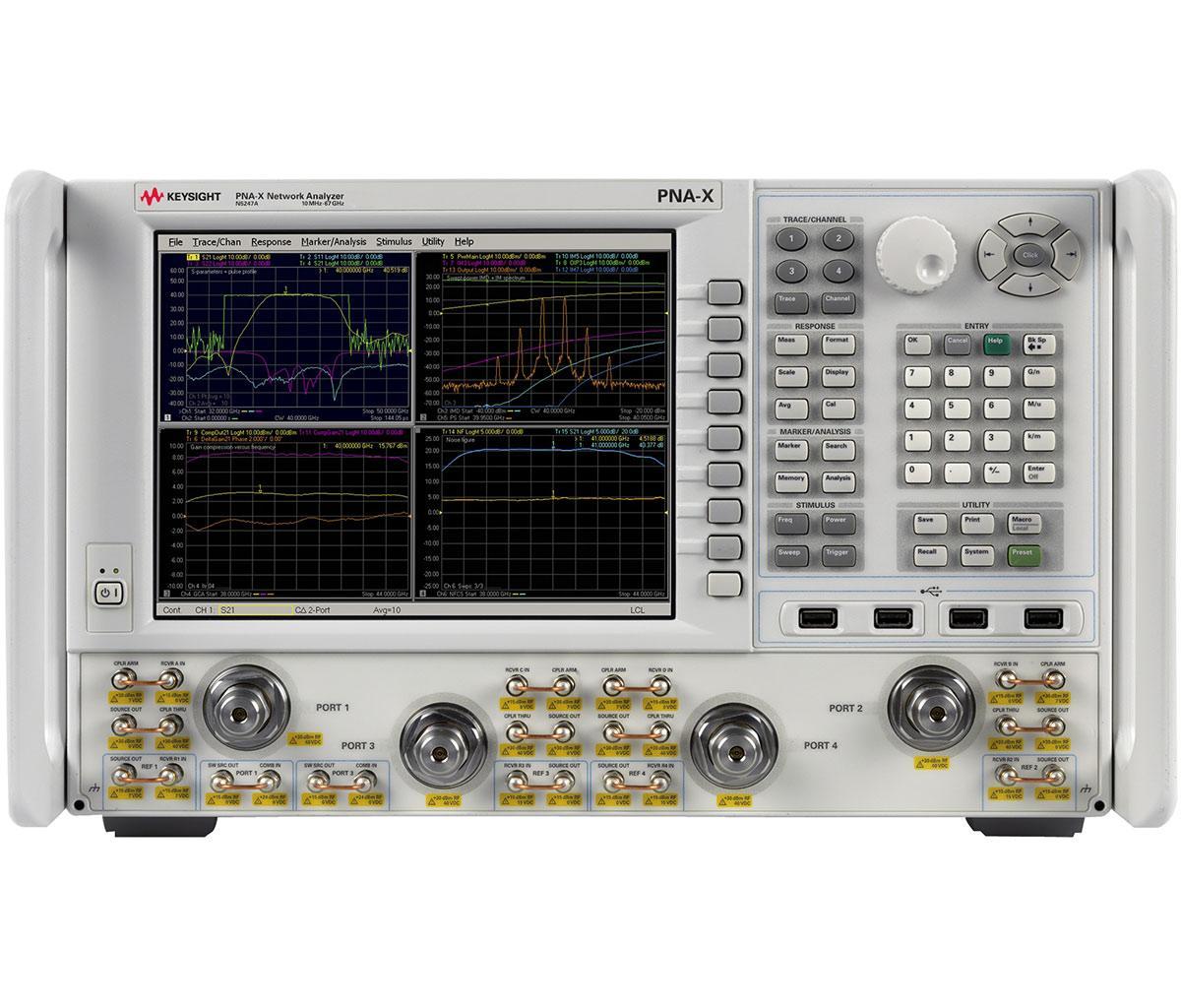

Keysight (Agilent) N5247A-400
4-Port, 67 GHz PNA-X Microwave Network Analyzer
10 MHz - 67 GHz Gamma di frequenza
4 porte Numero di porte
110 dB (spec.) Gamma dinamica
+13 dBm Potenza di uscita massima
108 dB (tipico) Dinamica di misura
| Attributo | Valore |
|---|---|
| Gamma di frequenza | 10 MHz - 67 GHz |
| Numero di porte | 4 porte |
| Gamma dinamica | 110 dB (spec.) |
| Potenza di uscita massima | +13 dBm |
| Dinamica di misura | 108 dB (tipico) |
| Livello del rumore del pavimento | -114 dBm (tipico) |
| Velocità di misura per punto | 3,7 µs per punto (tipico) |
| Connettori RF | 1,85 mm (maschio) |
| Numero massimo di punti per sweep | 100.001 punti |
| Interfacce di connettività | USB, LAN (LXI), GPIB |
| Alimentazione elettrica | 100-240 V CA, 50/60 Hz |
| Larghezza di banda IF | 1 Hz … 15 MHz |
| Numero di punti | max. 32.001 |
| Rumore di traccia | 0,002 dB rms |
| Parametri di misura | parametri S, cifra di rumore (opz.), compressione del guadagno, IMD, RF pulsata |
| Display | 10,4" LCD, 1024×768 |
Configurazioni disponibili
| Modello | Porte | Intervallo di frequenza | Configurazione |
| N5247A-200 | 2 porte | da 10 MHz a 67 GHz | test set configurabile |
| N5247A-219 | 2 porte | da 10 MHz a 67 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5247A-400 | 4 porte | 10 MHz - 67 GHz | |
| N5247A-419 | 4 porte | da 10 MHz a 67 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati |
| N5247A-423 | 4 porte | da 10 MHz a 67 GHz | test set configurabile, attenuatori a step sulla sorgente, attenuatori a step sui ricevitori, bias tee integrati, combinatore e commutatori interni |
Keysight Technologies N5247A-400 Options:
- N5247A-400 - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires Option 224 or 423)
- N5247A-400 - 200 - 2-port standard test set (includes six front-panel access loops) and power range
- N5247A-400 - 219 - Adds 2-port extended power range, source and receiver attenuators, and bias-tees (requires Option 200)
- N5247A-400 - 224 - Adds an internal second source, a combiner, and mechanical switches to the 2-port analyzer (requires Option 200, 219, and 080)
- N5247A-400 - 400 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5247A-400 - 419 - Adds 4-port extended power range, source and receiver attenuators, and bias-tees (requires Option 400)
- N5247A-400 - 423 - Adds an internal combiner, and mechanical switches to the 4-port analyzer (requires Option 400, 419, and 080)
Il Keysight (Agilent) N5247A-400 è un analizzatore PNA-X a 2 porte ottimizzato per l'accuratezza mm-wave fino a 67 GHz. Include porte robuste da 1,85 mm, doppia sorgente e funzioni come misura pulsata e rimozione fixture.
Perfetto per test RF ad alta frequenza con ampia dinamica e precisione elevata.
Testwall può fornire il Keysight (Agilent) N5247A-400 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti affidabili e performanti. Contattaci per calibrazione o riparazione del Keysight (Agilent) N5247A-400.
