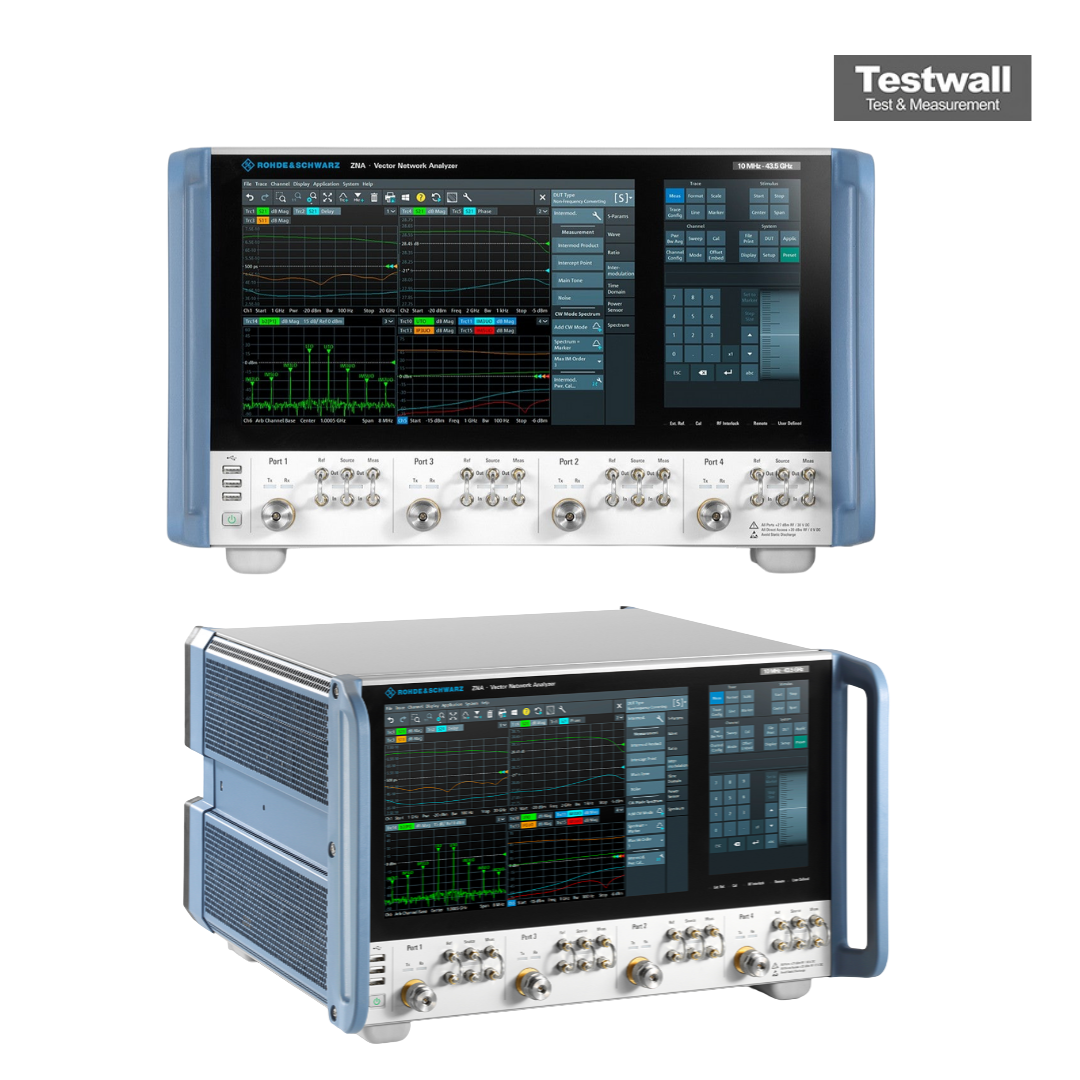

Rohde & Schwarz ZNA26
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | 100 kHz – 26,5 GHz |
| Numero di porte | 2 o 4 porte |
| Dinamica | fino a 140 dB |
| Potenza di uscita | da -60 dBm a +13 dBm |
| Velocità di misura | fino a 1,6 μs per punto di misura |
| Stabilità del generatore (rumore di fase) | -110 dBc/Hz a 10 kHz di offset a 1 GHz |
| Impedenza nominale | 50 Ω |
| Connettore RF | 2,92 mm (K) femmina |
| Interfacce di connettività | LAN (RJ-45), USB, GPIB (opzionale) |
| Dimensioni (L x A x P) | 426 mm x 266 mm x 350 mm |
Rohde & Schwarz ZNA26 Options:
- ZNA26 - ZNA26-B16 - Direct source and receiver access with start frequency down to 100 kHz; supports reversed coupler configuration
- ZNA26 - ZNA26-B3 - R&S ZNA26 four-port model with up to four internal sources
- ZNA26 - ZNA-B5 - Second internal LO source for simultaneous measurement of two different frequencies
- ZNA26 - ZNA-B26 - Direct IF access, switchable to input or output, with 2 GHz analog IF bandwidth
- ZNA26 - ZNA-B91 - Enhanced trigger and control functions (three additional trigger inputs, four trigger outputs, four pulse control I/O ports, ready for trigger, busy, RF interlock control)
- ZNA26 - ZNA26-B21 - Source step attenuator port 1, 0 dB to 70 dB in 10 dB steps
- ZNA26 - ZNA26-B22 - Source step attenuator port 2, 0 dB to 70 dB in 10 dB steps
- ZNA26 - ZNA26-B23 - Source step attenuator port 3, 0 dB to 70 dB in 10 dB steps
- ZNA26 - ZNA26-B24 - Source step attenuator port 4, 0 dB to 70 dB in 10 dB steps
- ZNA26 - ZNA26-B31 - Receiver step attenuator port 1, 0 dB to 35 dB in 5 dB steps
- ZNA26 - ZNA26-B32 - Receiver step attenuator port 2, 0 dB to 35 dB in 5 dB steps
- ZNA26 - ZNA26-B33 - Receiver step attenuator port 3, 0 dB to 35 dB in 5 dB steps
- ZNA26 - ZNA26-B34 - Receiver step attenuator port 4, 0 dB to 35 dB in 5 dB steps
- ZNA26 - ZNA26-B41 - Internal pulse modulator for port 1
- ZNA26 - ZNA26-B42 - Internal pulse modulator for port 2
- ZNA26 - ZNA26-B43 - Internal pulse modulator for port 3
- ZNA26 - ZNA26-B44 - Internal pulse modulator for port 4
- ZNA26 - ZNA-K1 - Spectrum analysis option with multichannel view, harmonic and spurious search
- ZNA26 - ZNA-K4 - Scalar mixer and arbitrary frequency-converting measurements
- ZNA26 - ZNA-K5 - Vector corrected converter measurements including forward and reverse conversion loss, group delay, AM/AM and AM/PM conversion
- ZNA26 - ZNA-K7 - Pulse profile measurements with 8 ns time resolution and 32 ns minimum pulse width
- ZNA26 - ZNA-K9 - Group delay and relative phase measurements on frequency converters without LO access
- ZNA26 - ZNA-K17 - Point-in-pulse measurements
- ZNA26 - ZN-ZM292 - Calibration mixer for vector corrected converter measurements
| Model | ZNA26 |
|---|

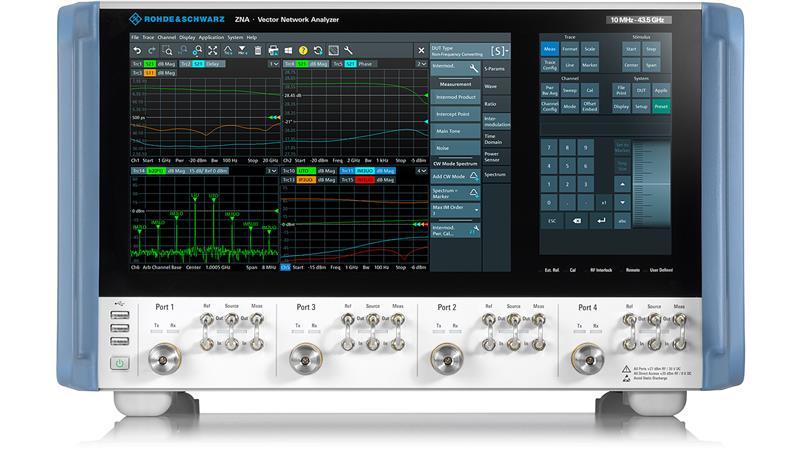

Il Rohde and Schwarz ZNA26 è un analizzatore di reti vettoriali di fascia alta che copre da 10 MHz a 26,5 GHz, con modelli che arrivano fino a 43,5 GHz. Disponibile in configurazioni a due o quattro porte, offre eccellenti prestazioni RF, bassa rumorosità di traccia e stabilità eccezionale. Include fino a quattro sorgenti di segnale interne coerenti in fase e due oscillatori locali interni, che consentono il controllo indipendente della frequenza del segnale e misurazioni di fase precise. Il dispositivo supporta anche la modulazione a impulsi e avanzate capacità di sincronizzazione.
Progettato per il collaudo di componenti passivi e attivi, il ZNA26 è ideale per ambienti di ricerca e sviluppo e di produzione, in particolare per applicazioni aerospaziali, di difesa e satellitari. Offre un'interfaccia touch-only intuitiva incentrata sul dispositivo in prova.
Testwall può fornire il Rohde and Schwarz ZNA26 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci direttamente se hai bisogno della calibrazione o della riparazione del Rohde and Schwarz ZNA26.
