Rohde & Schwarz

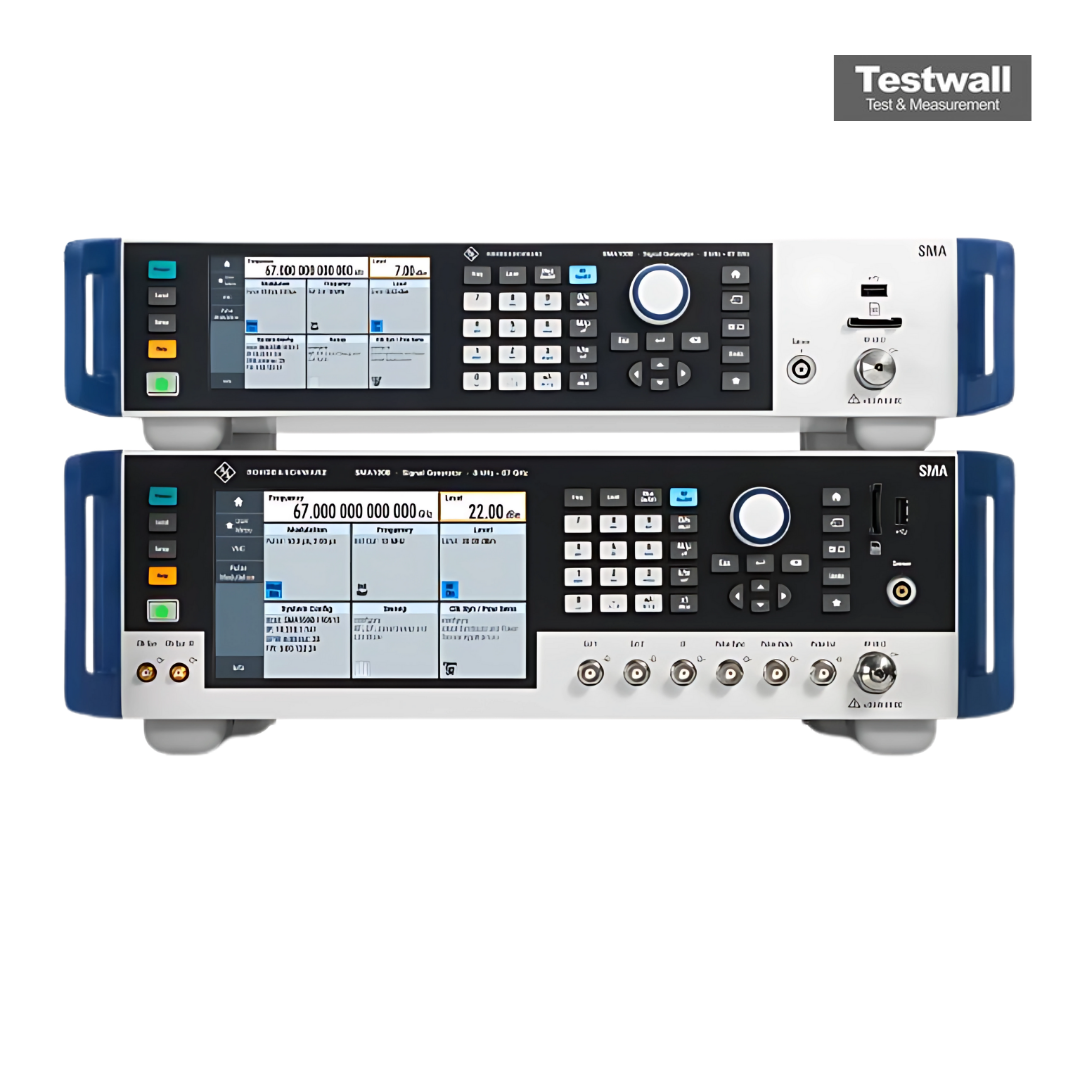

Rohde & Schwarz SMA100B
Signal Generator, 8 kHz up to 67 GHz (Option Dependent)
0,001 Hz Risoluzione di frequenza
8 kHz a 3, 6, 12,75, 20, 31,8, 40, 50 o 67 GHz Gamma di frequenza
+17 dBm a 20 GHz; +13 dBm a 40 GHz; +5 dBm a 67 GHz (a seconda della configurazione) Potenza di uscita
< -135 dBc/Hz (-140 dBc/Hz tip.) a 1 GHz, 20 kHz offset; < -115 dBc/Hz a 10 GHz Rumore di fase SSB
AM, FM, ΦM, impulso (a seconda della configurazione) Modulazione
| Attributo | Valore |
|---|---|
| Risoluzione di frequenza | 0,001 Hz |
| Gamma di frequenza | 8 kHz a 3, 6, 12,75, 20, 31,8, 40, 50 o 67 GHz |
| Potenza di uscita | +17 dBm a 20 GHz; +13 dBm a 40 GHz; +5 dBm a 67 GHz (a seconda della configurazione) |
| Rumore di fase SSB | < -135 dBc/Hz (-140 dBc/Hz tip.) a 1 GHz, 20 kHz offset; < -115 dBc/Hz a 10 GHz |
| Modulazione | AM, FM, ΦM, impulso (a seconda della configurazione) |
| Precisione di livello | < 0,5 dB (a 3 GHz), < 0,9 dB (a 20 GHz), < 1,0 dB (a 40 GHz), < 2,0 dB (a 67 GHz) |
| Armoniche | < -60 dBc (a seconda della configurazione) |
| Spurie non armoniche | < -74 dBc (6 a 12 GHz), < -68 dBc (12 a 24 GHz), offset > 10 kHz |
| Velocità di commutazione | < 2,0 ms (a 20 GHz), < 2,5 ms (a 67 GHz) |
| Modalità sweep | sweep a passi, sweep a rampa, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 10 MHz, ≤ 1 × 10⁻⁷ all’anno |
Configurazioni disponibili
| Modello | Intervallo di frequenza | Configurazione |
| SMA100B-B103 | 8 kHz a 3 GHz | Generatore di segnali analogico |
| SMA100B-B106 | 8 kHz a 6 GHz | Generatore di segnali analogico |
| SMA100B-B112 | 8 kHz a 12,75 GHz | Generatore di segnali analogico |
| SMA100B-B120 | 8 kHz a 20 GHz | Generatore di segnali analogico |
| SMA100B-B131 | 8 kHz a 31,8 GHz | Generatore di segnali analogico |
| SMA100B-B140 | 8 kHz a 40 GHz | Generatore di segnali analogico |
| SMA100B-B150 | 8 kHz a 50 GHz | Generatore di segnali analogico |
| SMA100B-B167 | 8 kHz a 67 GHz | Generatore di segnali analogico |
Rohde & Schwarz SMA100B Options:
- SMA100B - SMAB-B103 - Frequency option 8 kHz to 3 GHz
- SMA100B - SMAB-B106 - Frequency option 8 kHz to 6 GHz
- SMA100B - SMAB-B112 - Frequency option 8 kHz to 12.75 GHz
- SMA100B - SMAB-B120 - Frequency option 8 kHz to 20 GHz
- SMA100B - SMAB-B92 - Platform height option 2 HU with 5" touch display
- SMA100B - SMAB-B93 - Platform height option 3 HU with 7" touch display
- SMA100B - SMAB-B1H - High performance OCXO reference oscillator
- SMA100B - SMAB-B709 - Low phase noise
- SMA100B - SMAB-B710 - Improved close-in phase noise performance for SMAB-B106/-B112/-B120
- SMA100B - SMAB-B710N - Improved close-in phase noise performance for SMAB-B103
- SMA100B - SMAB-B711 - Ultra low phase noise for SMAB-B106/-B112/-B120
- SMA100B - SMAB-B711N - Ultra low phase noise for SMAB-B103
- SMA100B - SMAB-K703 - 100 MHz, 1 GHz ultra low noise reference input/output
- SMA100B - SMAB-K704 - Flexible reference input from 1 MHz to 100 MHz
- SMA100B - SMAB-K31 - High output power 3 GHz/6 GHz
- SMA100B - SMAB-B32 - Ultra high output power 3 GHz/6 GHz
- SMA100B - SMAB-K33 - High output power 12.75 GHz/20 GHz
- SMA100B - SMAB-B34 - Ultra high output power 12.75 GHz/20 GHz
- SMA100B - SMAB-K22 - High performance pulse modulator
- SMA100B - SMAB-K23 - Pulse generator
- SMA100B - SMAB-K24 - Multifunction generator
- SMA100B - SMAB-K25 - VOR/ILS
- SMA100B - SMAB-K27 - Pulse train
- SMA100B - SMAB-K720 - AM/FM/φM
- SMA100B - SMAB-K721 - Scan AM
- SMA100B - SMAB-B28 - Ramp sweep
- SMA100B - SMAB-K724 - High dynamic uninterrupted level sweep
- SMA100B - SMAB-B29 - Differential clock synthesizer 3 GHz
- SMA100B - SMAB-K722 - Clock synthesizer frequency extension to 6 GHz
- SMA100B - SMAB-K28 - Power analysis
- SMA100B - SMAB-B80 - Rear panel connectors (3 GHz/6 GHz)
- SMA100B - SMAB-B81 - Rear panel connectors (12.75 GHz/20 GHz)
- SMA100B - SMAB-B85 - Removable mass storage
- SMA100B - SMAB-B86 - Remote control GPIB and USB
Il generatore di segnale RF Rohde & Schwarz SMA100B offre opzioni di frequenza flessibili da 8kHz a 20GHz, coprendo diverse configurazioni (3 / 6 / 12.75 / 20GHz). Presenta un rumore di fase molto basso di -152 dBc a 1 GHz (offset di 10 kHz), ampia gamma di modulazioni e alta potenza in uscita per generazione di segnali affidabile. Il touchscreen avanzato garantisce facilità d’uso e precisione in ambienti esigenti.
Ideale per testare componenti e sistemi RF, fornisce prestazioni versatili con elevata integrità del segnale. Le opzioni modulari lo rendono adatto a laboratorio e produzione.
Testwall può fornire il generatore di segnali RF usato Rohde & Schwarz SMA100B da 8kHz a 3 / 6 / 12.75 / 20GHz, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti ad alte prestazioni con affidabilità e qualità di servizio ineguagliabili. Contattaci direttamente per calibrazione o riparazione del Rohde & Schwarz SMA100B.
Opzioni e configurazioni
- Gamma di frequenza: 8 kHz a 3, 6, 12,75, 20, 31,8, 40, 50 o 67 GHz (Opz. B103/B106/B112/B120/B131/B140/B150/B167)
- Potenza di uscita: -145 a +19 dBm (Opz. B103/B106; fino a +30 dBm con Opz. K31/B32); +17 dBm a 20 GHz (Opz. B120); +13 dBm a 40 GHz (Opz. B140); +5 dBm a 67 GHz (Opz. B167)
- Modulazione: AM, FM, ΦM (Opz. K720), impulso (Opz. K22)
- Armoniche: < -60 dBc (Opz. B103/B106), < -55 dBc (Opz. B112 a B167), > 10 MHz
- Modalità sweep: sweep a passi, sweep a rampa (Opz. B28), sweep di potenza, modalità lista
- Invecchiamento base tempi: 10 MHz, ≤ 1 × 10⁻⁷ all’anno (≤ 3 × 10⁻⁸ con Opz. B1H/B709/B710/B711)
