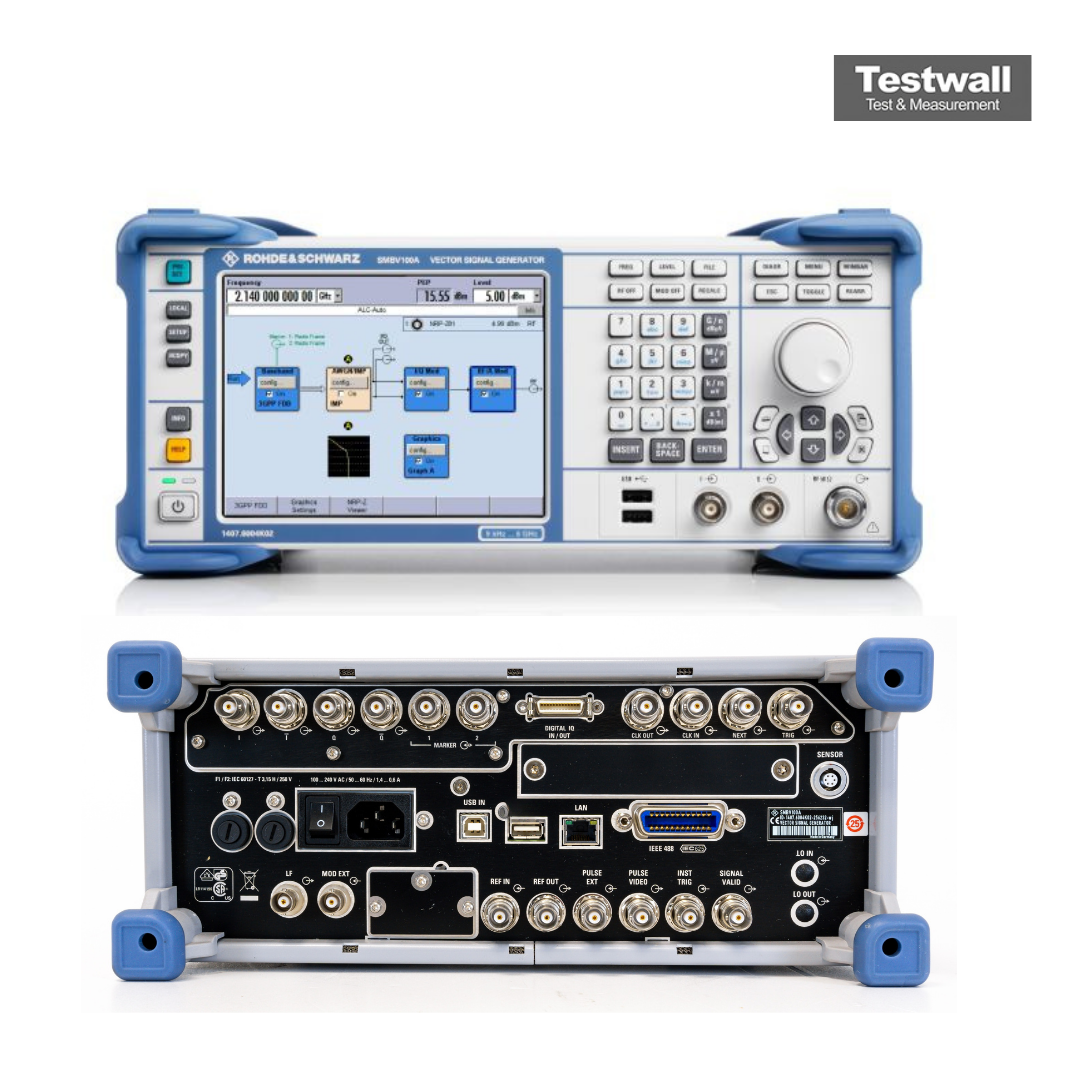

Rohde & Schwarz SMBV100A
Vector Signal Generator
| Attributo | Valore |
|---|---|
| Risoluzione di frequenza | 0,001 Hz |
| Armoniche | < -30 dBc (level ≤ 8 dBm) |
| Velocità di commutazione | < 1,5 ms (CW), < 3 ms (I/Q) |
| Connettore uscita RF | tipo N femmina, pannello frontale |
| Interfacce | GPIB, LAN, USB, RS-232 |
| Gamma di frequenza | 9 kHz a 3,2 o 6 GHz |
| Potenza di uscita | -120 a +18 dBm (PEP, spec.); setting gamma -145 a +30 dBm |
| Rumore di fase SSB | < -122 dBc/Hz a 1 GHz, 20 kHz offset (-128 tip.) |
| Modulazione | AM, FM, ΦM, impulso, I/Q |
| Precisione di livello | < 0,5 dB (200 kHz a 3 GHz), < 0,9 dB (> 3 GHz) |
| Spurie non armoniche | < -70 dBc (≤ 1,5 GHz), < -64 dBc (1,5 a 3 GHz), < -58 dBc (> 3 GHz) |
| Larghezza di banda di modulazione | 120 MHz (a seconda della configurazione) |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 1 × 10⁻⁶ all’anno (standard) |
| Dimensioni (L × A × P) | 344 × 155 × 368 mm |
| Peso | 7,9 kg |
Configurazioni disponibili
| Modello | Intervallo di frequenza | Configurazione |
| SMBV100A-B103 | 9 kHz a 3,2 GHz | Generatore di segnali vettoriale |
| SMBV100A-B106 | 9 kHz a 6 GHz | Generatore di segnali vettoriale |
Il Rohde & Schwarz SMBV100A è un generatore di segnali vettoriali versatile con gamma di frequenze da 9 kHz a 3,2 GHz o 6 GHz e larghezza di banda RF fino a 120 MHz. Include generazione interna dei segnali, supporto per standard digitali come WiMAX e LTE, e generazione di segnali in tempo reale con codificatori baseband opzionali.
Ideale per lo sviluppo e la produzione, l’SMBV100A è scalabile, facile da manutenere e progettato per un uso intuitivo, fornendo segnali a modulazione digitale con precisione ed efficienza.
Testwall può fornire l’usato Rohde & Schwarz SMBV100A, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumentazione ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci direttamente se hai bisogno di calibrazione o riparazione del Rohde & Schwarz SMBV100A.
Opzioni e configurazioni
- Gamma di frequenza: 9 kHz a 3,2 o 6 GHz (Opz. B103/B106)
- Modulazione: AM, FM, ΦM, impulso (Opz. K22), I/Q
- Larghezza di banda di modulazione: 120 MHz (Opz. B10/B10F), 160 MHz (Opz. K522), 60 MHz (Opz. B51)
- Invecchiamento base tempi: 1 × 10⁻⁶ all’anno (standard), 1 × 10⁻⁷ all’anno (Opz. B1), 3 × 10⁻⁸ all’anno (Opz. B1H)
