Rohde & Schwarz

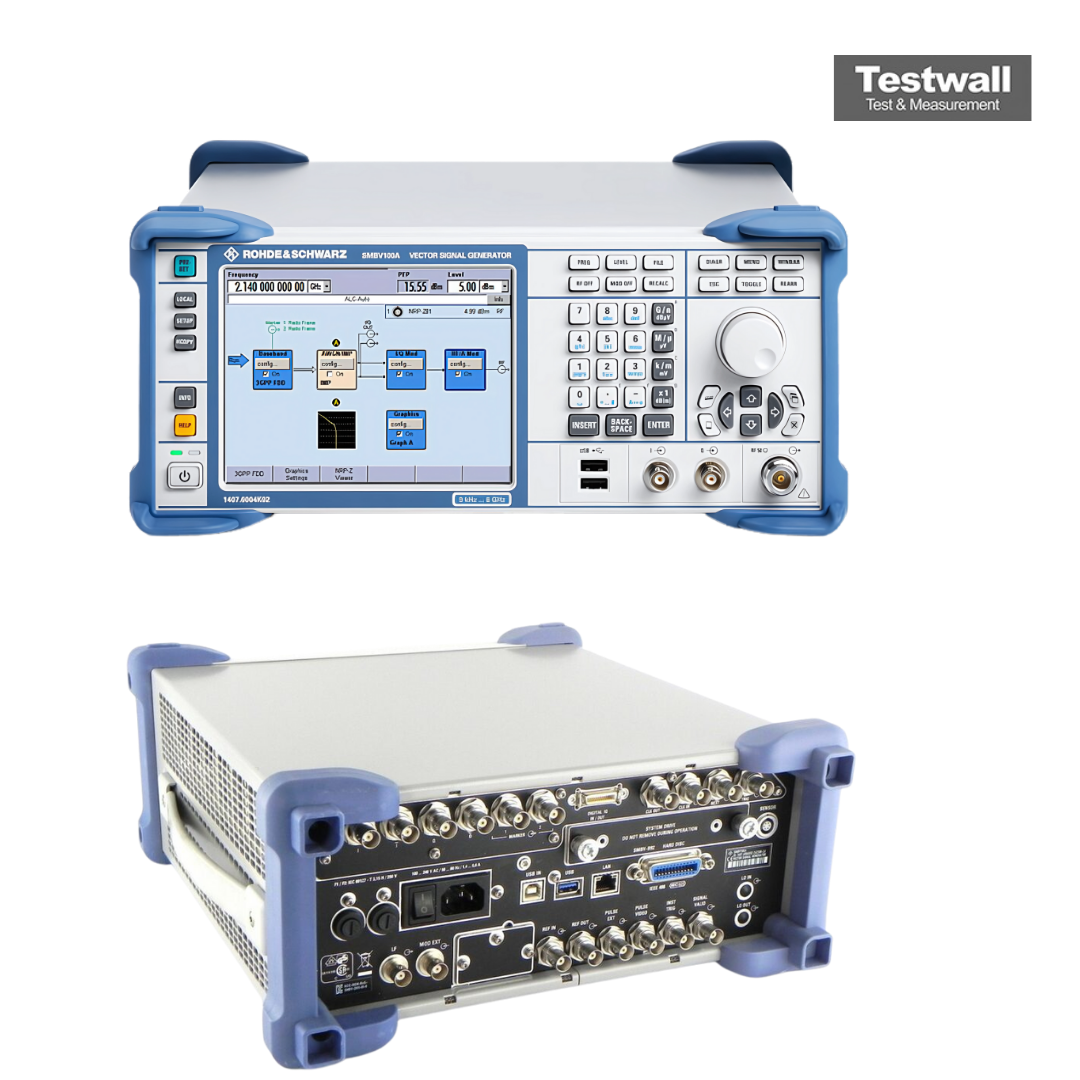

Rohde & Schwarz SMBV100A-B106
6 GHz Vector Signal Generator
9 kHz a 6 GHz (Opz. B106) Gamma di frequenza
0,001 Hz Risoluzione di frequenza
< -30 dBc (level ≤ 8 dBm) Armoniche
< 1,5 ms (CW), < 3 ms (I/Q) Velocità di commutazione
tipo N femmina, pannello frontale Connettore uscita RF
| Attributo | Valore |
|---|---|
| Gamma di frequenza | 9 kHz a 6 GHz (Opz. B106) |
| Risoluzione di frequenza | 0,001 Hz |
| Armoniche | < -30 dBc (level ≤ 8 dBm) |
| Velocità di commutazione | < 1,5 ms (CW), < 3 ms (I/Q) |
| Connettore uscita RF | tipo N femmina, pannello frontale |
| Potenza di uscita | -120 a +18 dBm (PEP, spec.); setting gamma -145 a +30 dBm |
| Rumore di fase SSB | < -122 dBc/Hz a 1 GHz, 20 kHz offset (-128 tip.) |
| Modulazione | AM, FM, ΦM, impulso (Opz. K22), I/Q |
| Precisione di livello | < 0,5 dB (200 kHz a 3 GHz), < 0,9 dB (> 3 GHz) |
| Spurie non armoniche | < -70 dBc (≤ 1,5 GHz), < -64 dBc (1,5 a 3 GHz), < -58 dBc (> 3 GHz) |
| Larghezza di banda di modulazione | 120 MHz (Opz. B10/B10F), 160 MHz (Opz. K522), 60 MHz (Opz. B51) |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 1 × 10⁻⁶ all’anno (standard), 1 × 10⁻⁷ all’anno (Opz. B1), 3 × 10⁻⁸ all’anno (Opz. B1H) |
| Interfacce | GPIB, LAN, USB, RS-232 |
| Dimensioni (L × A × P) | 344 × 155 × 368 mm |
| Peso | 7,9 kg |
Rohde & Schwarz SMBV100A-B106 Options:
- SMBV100A-B106 - B103 - RF 9 kHz to 3.2 GHz
- SMBV100A-B106 - B106 - RF 9 kHz to 6 GHz
- SMBV100A-B106 - B1 - Reference Oscillator OCXO
- SMBV100A-B106 - B90 - Phase Coherence
- SMBV100A-B106 - K22 - Pulse Modulator
- SMBV100A-B106 - K23 - Pulse Generator
- SMBV100A-B106 - B10 - Baseband Generator with Digital Modulation (realtime) and ARB (32 Msample), 120 MHz RF bandwidth
- SMBV100A-B106 - B50 - Baseband Generator with ARB (32 Msample), 120 MHz RF bandwidth
- SMBV100A-B106 - B51 - Baseband Generator with ARB (32 Msample), 60 MHz RF bandwidth
- SMBV100A-B106 - B55 - Memory Extension for ARB to 256 Msample
- SMBV100A-B106 - B92 - Hard Disc (removable)
- SMBV100A-B106 - K18 - Digital Baseband Connectivity
- SMBV100A-B106 - K40 - Digital Standard GSM/EDGE
- SMBV100A-B106 - K42 - Digital Standard 3GPP FDD
- SMBV100A-B106 - K43 - 3GPP FDD Enhanced MS/BS Tests incl. HSDPA
- SMBV100A-B106 - K45 - 3GPP FDD HSUPA
- SMBV100A-B106 - K46 - Digital Standard CDMA2000® incl. 1x EV-DV
- SMBV100A-B106 - K47 - Digital Standard 1xEV-DO Rev. A
- SMBV100A-B106 - K48 - Digital Standard IEEE 802.11 (a/b/g)
- SMBV100A-B106 - K49 - Digital Standard IEEE 802.16
- SMBV100A-B106 - K50 - Digital Standard TD-SCDMA
- SMBV100A-B106 - K51 - TD-SCDMA Enhanced BS/MS Tests
- SMBV100A-B106 - K52 - Digital Standard DVB-H/DVB-T
- SMBV100A-B106 - K54 - Digital Standard IEEE 802.11n
- SMBV100A-B106 - K55 - Digital Standard EUTRA/LTE
- SMBV100A-B106 - K59 - Digital Standard HSPA+
- SMBV100A-B106 - K61 - Multicarrier CW Signal Generation
- SMBV100A-B106 - K62 - Additive White Gaussian Noise (AWGN)
- SMBV100A-B106 - K6 - Pulse Sequencer (external PC software)
- SMBV100A-B106 - K240 - Digital Standard GSM/EDGE (WinIQSIM2™)
- SMBV100A-B106 - K242 - Digital Standard 3GPP FDD (WinIQSIM2™)
- SMBV100A-B106 - K243 - 3GPP FDD Enhanced MS/BS Tests incl. HSDPA (WinIQSIM2™)
- SMBV100A-B106 - K244 - Digital Standard GPS (WinIQSIM2™)
- SMBV100A-B106 - K245 - 3GPP FDD HSUPA (WinIQSIM2™)
- SMBV100A-B106 - K246 - Digital Standard CDMA2000® incl. 1x EV-DV (WinIQSIM2™)
- SMBV100A-B106 - K247 - Digital Standard 1xEV-DO Rev. A (WinIQSIM2™)
- SMBV100A-B106 - K248 - Digital Standard IEEE 802.11 (a/b/g) (WinIQSIM2™)
- SMBV100A-B106 - K249 - Digital Standard IEEE 802.16 (WinIQSIM2™)
- SMBV100A-B106 - K250 - Digital Standard TD-SCDMA (WinIQSIM2™)
- SMBV100A-B106 - K251 - TD-SCDMA Enhanced BS/MS Tests (WinIQSIM2™)
- SMBV100A-B106 - K252 - Digital Standard DVB-H (WinIQSIM2™)
- SMBV100A-B106 - K254 - Digital Standard IEEE 802.11n (WinIQSIM2™)
- SMBV100A-B106 - K255 - Digital Standard EUTRA/LTE (WinIQSIM2™)
- SMBV100A-B106 - K259 - Digital Standard HSPA+ (WinIQSIM2™)
- SMBV100A-B106 - K261 - Multicarrier CW Signal Generation (WinIQSIM2™)
- SMBV100A-B106 - K262 - Additive White Gaussian Noise (AWGN) (WinIQSIM2™)
- SMBV100A-B106 - K256 - Playback of XM Radio Waveforms
- SMBV100A-B106 - K352 - Playback of HD Radio™ Waveforms
Il generatore di segnale vettoriale Rohde & Schwarz SMBV100A‑B106 offre fino a 6 GHz di potenza in uscita e una larghezza di banda fino a 120 MHz. Include modulatore I/Q sopra i 500 MHz, ARB integrato e codificatore in tempo reale. Compatibile con gli standard digitali principali e sistemi GNSS come GPS e Galileo.
Ideale per applicazioni in radio mobile, WLAN, aerospazio e difesa, con tempi di assestamento rapidi e modulazione analogica. Perfetto per test di produzione e ricerca.
Testwall può fornire il Rohde & Schwarz SMBV100A‑B106 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio eccellenti. Contattaci per calibrazione o riparazione del Rohde & Schwarz SMBV100A‑B106.
