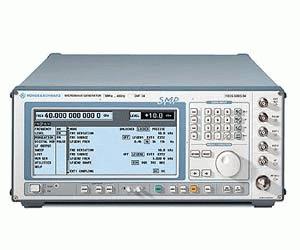

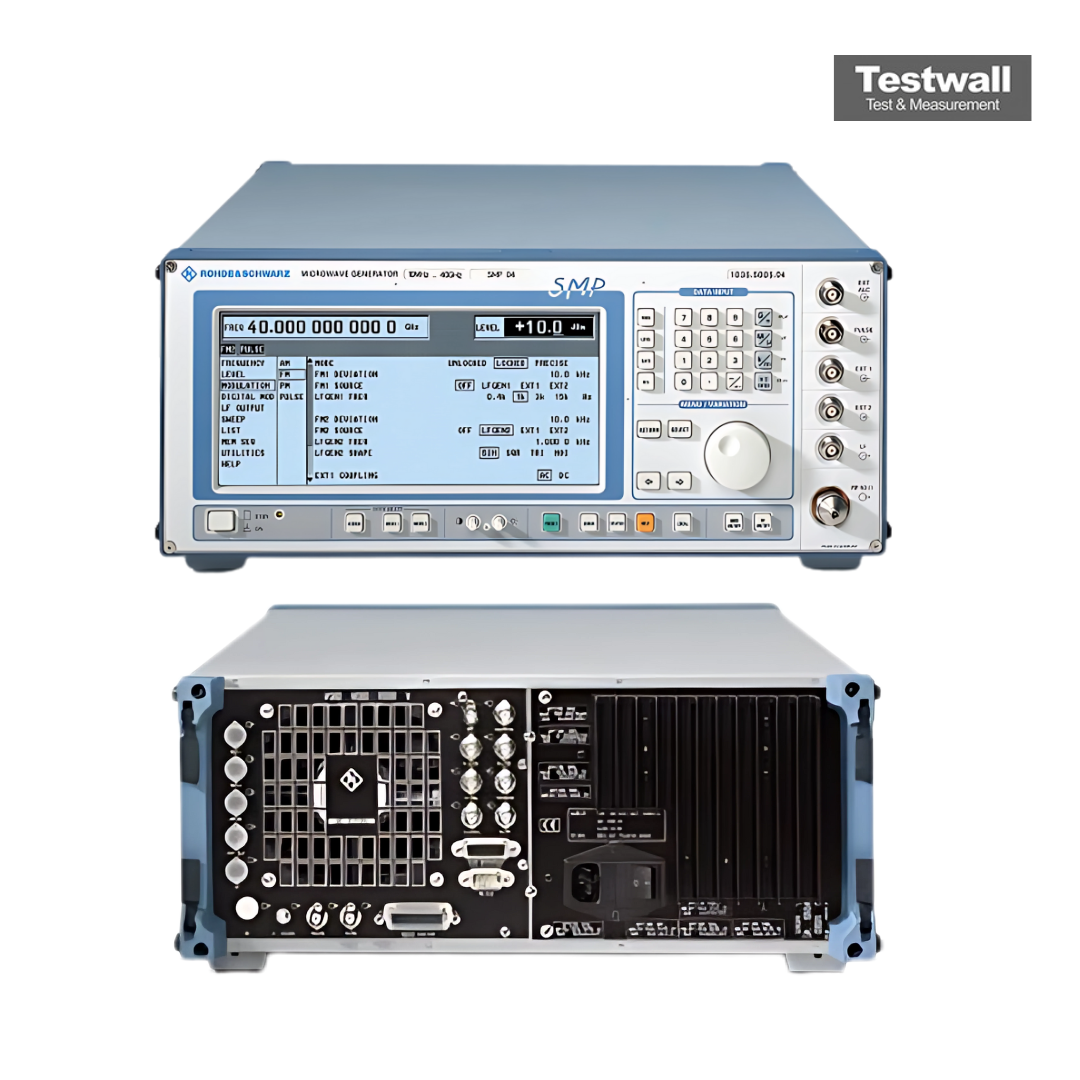

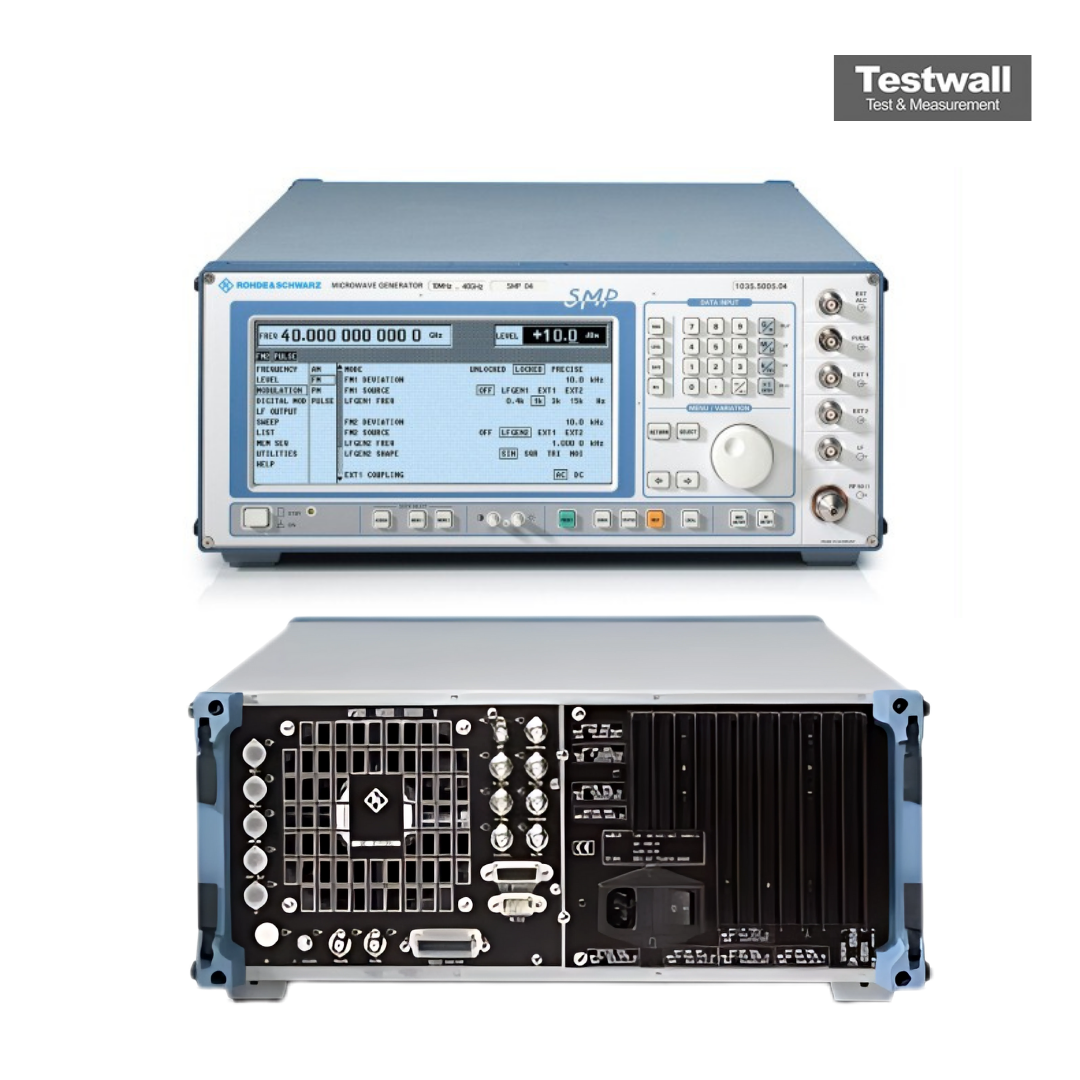

Rohde & Schwarz SMP04
| Attributo | Valore |
|---|---|
| Modulazione | AM, FM, ΦM, impulso |
| Precisione di livello | ±0,9 dB a 0 dBm |
| Risoluzione di frequenza | 0,1 Hz |
| Velocità di commutazione | < 11 ms + 5 ms/GHz |
| Interfacce | GPIB |
| Gamma di frequenza | 2 a 40 GHz |
| Potenza di uscita | -20 a +10 dBm; +12 dBm a 20 a 33 GHz, +10 dBm a 33 a 40 GHz |
| Rumore di fase SSB | < -105 dBc/Hz (2 a 10 GHz), < -99 dBc/Hz (10 a 20 GHz), 10 kHz offset |
| Armoniche | < -30 dBc (< 1,8 GHz), < -40 dBc (≥ 1,8 GHz) |
| Spurie non armoniche | < -60 dBc (a 20 GHz), < -54 dBc (> 20 GHz) |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 10 MHz, 1 × 10⁻⁶ all’anno |
| Dimensioni (L × A × P) | 435 × 192 × 570 mm |
| Peso | 27 kg |
Rohde & Schwarz SMP04 Options:
- SMP04 - B1 - OCXO Reference Oscillator
- SMP04 - B11 - Frequency Extension 0.01 GHz to 2 GHz
- SMP04 - B12 - Pulse Modulator 2 GHz to 40 GHz
- SMP04 - B13 - Pulse Modulator 0.01 GHz to 2 GHz
- SMP04 - B14 - Pulse Generator
- SMP04 - B17 - RF Attenuator 40 GHz
- SMP04 - B18 - Auxiliary Interface
- SMP04 - B20 - Rear Connectors for RF, AF
- SMP04 - SM-B2 - LF Generator
- SMP04 - SM-B5 - FM/φM Modulator
Il generatore di segnale a microonde Rohde & Schwarz SMP04 copre frequenze da 2 GHz a 40 GHz con una risoluzione di 0,1 Hz e tempo di commutazione di 11 ms. Garantisce purezza spettrale elevata, distorsione armonica minima di -30 dBc e potenza massima di uscita di 8 dBm. Supporta modulazioni AM, FM, di fase, SDK e modalità sweep lineare/lista. Programmabile tramite SCPI con GPIB, memorizza fino a 50 modelli di test.
Perfetto per R&D, produzione, test EMC e ambientali, l’SMP04 è ideale per testare sistemi radar e di comunicazione con modulazione a impulsi e impedenza di 50 Ohm.
Testwall può fornire il Rohde & Schwarz SMP04 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci per calibrazione o riparazione del Rohde & Schwarz SMP04.
Opzioni e configurazioni
- Gamma di frequenza: 2 a 40 GHz (10 MHz a 40 GHz con Opz. B11)
- Potenza di uscita: -20 a +10 dBm (-130 dBm con Opz. B15/B17); +12 dBm a 20 a 33 GHz, +10 dBm a 33 a 40 GHz
- Invecchiamento base tempi: 10 MHz, 1 × 10⁻⁶ all’anno (< 1 × 10⁻⁷ con Opz. B1)
