Rohde & Schwarz

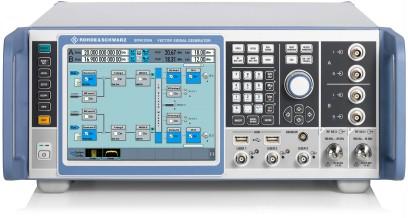

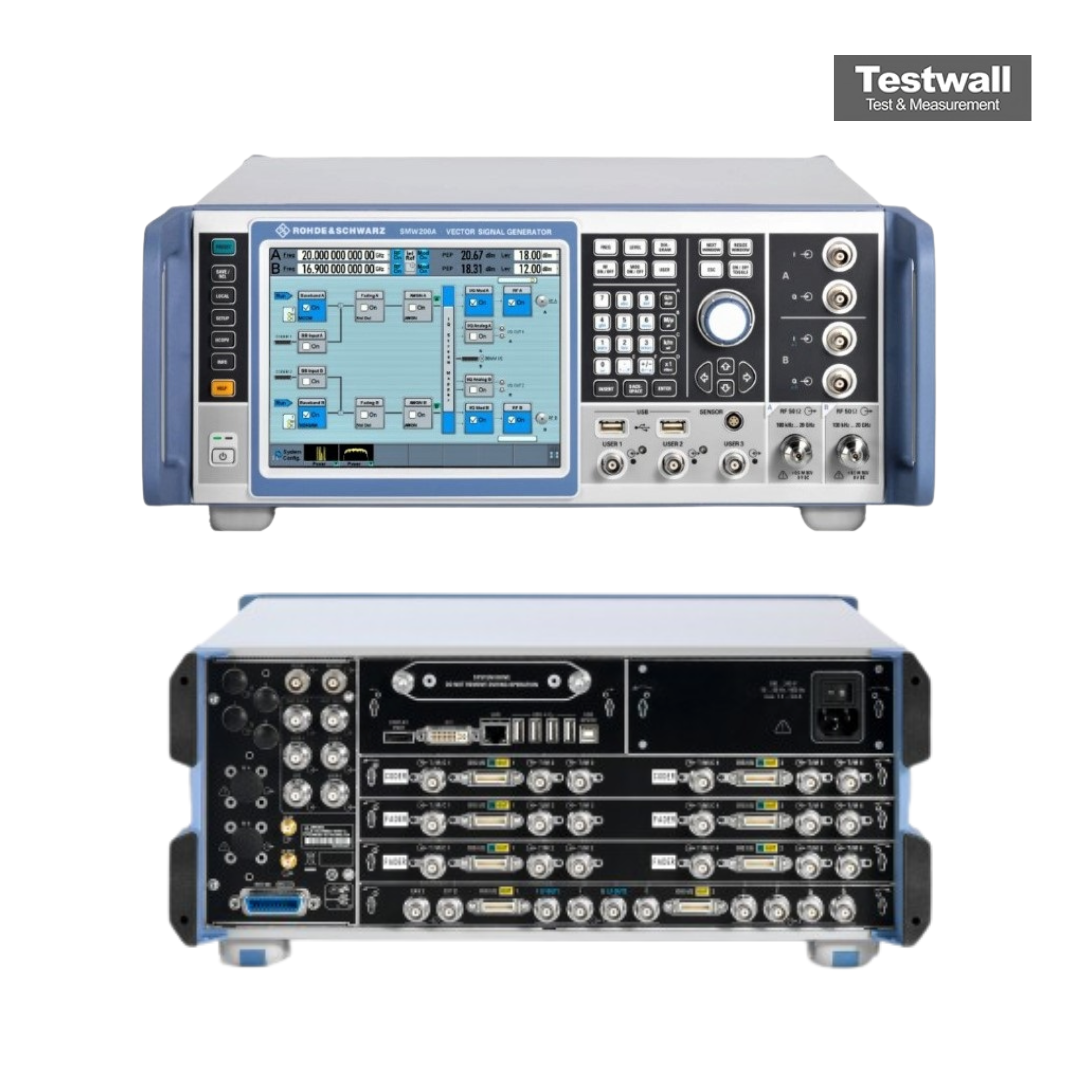

Rohde & Schwarz SMW200A
3GHz Vector Signal Generator
AM, FM, ΦM, impulso, I/Q, AWGN Modulazione
0,001 Hz Risoluzione di frequenza
100 kHz a 3, 6, 7,5, 12,75, 20, 31,8, 40, 44, 56 o 67 GHz (percorso A); 100 kHz a 3, 6, 7,5, 12,75, 20, 31,8 o 44 GHz Gamma di frequenza
-120 a +18 dBm (PEP, spec., 3 MHz a 20 GHz); setting gamma -145 a +30 dBm Potenza di uscita
-134 dBc/Hz a 1 GHz, 20 kHz offset (spec.), -140 dBc/Hz (tip.) Rumore di fase SSB
| Attributo | Valore |
|---|---|
| Modulazione | AM, FM, ΦM, impulso, I/Q, AWGN |
| Risoluzione di frequenza | 0,001 Hz |
| Gamma di frequenza | 100 kHz a 3, 6, 7,5, 12,75, 20, 31,8, 40, 44, 56 o 67 GHz (percorso A); 100 kHz a 3, 6, 7,5, 12,75, 20, 31,8 o 44 GHz |
| Potenza di uscita | -120 a +18 dBm (PEP, spec., 3 MHz a 20 GHz); setting gamma -145 a +30 dBm |
| Rumore di fase SSB | -134 dBc/Hz a 1 GHz, 20 kHz offset (spec.), -140 dBc/Hz (tip.) |
| Precisione di livello | < 0,5 dB (100 kHz a 3 GHz), < 0,7 dB (3 a 6 GHz), < 0,9 dB (6 a 20 GHz) |
| Armoniche | < -30 dBc (f ≤ 3,5 GHz), < -55 dBc (f > 3,5 GHz) |
| Spurie non armoniche | < -79 dBc (1,5 a 3 GHz), < -73 dBc (3 a 6 GHz) |
| Velocità di commutazione | < 1,2 ms, < 1,4 ms (a 20 GHz) |
| Larghezza di banda di modulazione | fino a 2 GHz |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 1 × 10⁻⁷ all’anno (standard), 3 × 10⁻⁸ all’anno |
Configurazioni disponibili
| Modello | Intervallo di frequenza | Configurazione |
| SMW200A-B103 | 100 kHz a 3 GHz | Generatore di segnali vettoriale |
| SMW200A-B106-B206 | 100 kHz a 6 GHz | Generatore di segnali vettoriale + 2° percorso RF |
| SMW200A-B106 | 100 kHz a 6 GHz | Generatore di segnali vettoriale |
| SMW200A-B1012 | 100 kHz a 12,75 GHz | Generatore di segnali vettoriale |
| SMW200A-B120-B220 | 100 kHz a 20 GHz | Generatore di segnali vettoriale + 2° percorso RF |
| SMW200A-B1020 | 100 kHz a 20 GHz | Generatore di segnali vettoriale |
| SMW200A-B1031 | 100 kHz a 31,8 GHz | Generatore di segnali vettoriale |
| SMW200A-B1040 | 100 kHz a 40 GHz | Generatore di segnali vettoriale |
| SMW200A-B1044 | 100 kHz a 44 GHz | Generatore di segnali vettoriale |
| SMW200A-B1056 | 100 kHz a 56 GHz | Generatore di segnali vettoriale |
| SMW200A-B1067 | 100 kHz a 67 GHz | Generatore di segnali vettoriale |
Rohde & Schwarz SMW200A Options:
- SMW200A - B103 - Frequency Option RF Path A, 100 kHz to 3 GHz
- SMW200A - B106 - Frequency Option RF Path A, 100 kHz to 6 GHz
- SMW200A - B112 - Frequency Option RF Path A, 100 kHz to 12.75 GHz
- SMW200A - B120 - Frequency Option RF Path A, 100 kHz to 20 GHz
- SMW200A - B131 - Frequency Option RF Path A, 100 kHz to 31.8 GHz
- SMW200A - B140 - Frequency Option RF Path A, 100 kHz to 40 GHz
- SMW200A - B140N - Frequency Option RF Path A, 100 kHz to 40 GHz, I/Q modulation bandwidth and minimum pulse width limited
- SMW200A - B13 - Signal Routing and Baseband Main Module, one I/Q path to RF
- SMW200A - B13T - Signal Routing and Baseband Main Module, two I/Q paths to RF
- SMW200A - B13XT - Wideband Baseband Main Module, two I/Q paths to RF
- SMW200A - B203 - Frequency Option RF Path B, 100 kHz to 3 GHz
- SMW200A - B206 - Frequency Option RF Path B, 100 kHz to 6 GHz
- SMW200A - B212 - Frequency Option RF Path B, 100 kHz to 12.75 GHz
- SMW200A - B220 - Frequency Option RF Path B, 100 kHz to 20 GHz
- SMW200A - B20 - FM/φM Modulator
- SMW200A - B22 - Enhanced Phase Noise Performance and FM/φM Modulator
- SMW200A - B90 - Phase Coherence
- SMW200A - K22 - Pulse Modulator
- SMW200A - K23 - Pulse Generator
- SMW200A - K24 - Multifunction Generator
- SMW200A - K739 - Differential Analog I/Q Inputs
- SMW200A - B10 - Baseband Generator with ARB (64 Msample) and Digital Modulation (realtime), 120 MHz RF bandwidth
- SMW200A - K16 - Differential Analog I/Q Outputs
- SMW200A - K18 - Digital Baseband Output
- SMW200A - K501 - Extended Sequencing
- SMW200A - K511 - ARB Memory Extension to 512 Msample
- SMW200A - K512 - ARB Memory Extension to 1 Gsample
- SMW200A - K522 - Baseband Extension to 160 MHz RF bandwidth
- SMW200A - K551 - Slow I/Q
- SMW200A - B9 - Wideband Baseband Generator with ARB (256 Msample), 500 MHz RF bandwidth
- SMW200A - K17 - Wideband Differential Analog I/Q Outputs
- SMW200A - K515 - ARB Memory Extension to 2 Gsample
- SMW200A - K526 - Baseband Extension to 2000 MHz RF bandwidth
- SMW200A - K62 - Additive White Gaussian Noise (AWGN)
- SMW200A - K540 - Envelope Tracking
- SMW200A - K541 - AM/AM, AM/φM Predistortion
- SMW200A - B14 - Fading Simulator
- SMW200A - K71 - Dynamic Fading
- SMW200A - K72 - Enhanced Fading Models
- SMW200A - K73 - OTA-MIMO Fading Enhancements
- SMW200A - K74 - MIMO Fading/Routing
- SMW200A - K75 - Higher-Order MIMO
- SMW200A - K76 - Multiple Entities
- SMW200A - K78 - Radar Echo Generation
- SMW200A - K550 - Stream Extender
- SMW200A - K820 - Customized Dynamic Fading
- SMW200A - K40 - GSM/EDGE
- SMW200A - K41 - EDGE Evolution
- SMW200A - K42 - 3GPP FDD
- SMW200A - K46 - CDMA2000®
- SMW200A - K47 - 1xEV-DO
- SMW200A - K49 - IEEE 802.16
- SMW200A - K50 - TD-SCDMA
- SMW200A - K51 - TD-SCDMA Enhanced BS/MS Tests
- SMW200A - K52 - DVB-H/DVB-T
- SMW200A - K54 - IEEE 802.11 (a/b/g/n)
- SMW200A - K55 - EUTRA/LTE
- SMW200A - K60 - Bluetooth® EDR
- SMW200A - K61 - Multicarrier CW Signal Generation
- SMW200A - K68 - TETRA Release 2
- SMW200A - K69 - LTE Closed-Loop BS Test
- SMW200A - K81 - LTE Log File Generation
- SMW200A - K83 - 3GPP FDD HSPA/HSPA+, Enhanced BS/MS Tests
- SMW200A - K84 - EUTRA/LTE Release 9 and Enhanced Features
- SMW200A - K85 - EUTRA/LTE Release 10 (LTE-Advanced)
- SMW200A - K86 - IEEE 802.11ac
- SMW200A - K87 - 1xEV-DO Rev. B
- SMW200A - K89 - NFC A/B/F
- SMW200A - K112 - LTE Release 11 and Enhanced Features
- SMW200A - K113 - LTE Release 12
- SMW200A - K114 - 5G Air Interface Candidates
- SMW200A - K115 - Cellular IoT
- SMW200A - K116 - DVB-S2/DVB-S2X
- SMW200A - K141 - IEEE 802.11ad
- SMW200A - K542 - Baseband Power Sweep
- SMW200A - K240 - GSM/EDGE (R&S WinIQSIM2)
- SMW200A - K241 - EDGE Evolution (R&S WinIQSIM2)
- SMW200A - K242 - 3GPP FDD (R&S WinIQSIM2)
- SMW200A - K244 - GPS 1 Satellite (R&S WinIQSIM2)
- SMW200A - K246 - CDMA2000® (R&S WinIQSIM2)
- SMW200A - K247 - 1xEV-DO (R&S WinIQSIM2)
- SMW200A - K249 - IEEE 802.16 (R&S WinIQSIM2)
- SMW200A - K250 - TD-SCDMA (R&S WinIQSIM2)
- SMW200A - K251 - TD-SCDMA Enhanced BS/MS Tests (R&S WinIQSIM2)
- SMW200A - K252 - DVB-H/DVB-T (R&S WinIQSIM2)
- SMW200A - K253 - DAB/T-DMB (R&S WinIQSIM2)
- SMW200A - K254 - IEEE 802.11n (R&S WinIQSIM2)
- SMW200A - K255 - EUTRA/LTE (R&S WinIQSIM2)
- SMW200A - K260 - Bluetooth® EDR (R&S WinIQSIM2)
- SMW200A - K261 - Multicarrier CW Signal Generation (R&S WinIQSIM2)
- SMW200A - K262 - Additive White Gaussian Noise AWGN (R&S WinIQSIM2)
- SMW200A - K266 - Galileo 1 Satellite (R&S WinIQSIM2)
- SMW200A - K268 - TETRA Release 2 (R&S WinIQSIM2)
- SMW200A - K283 - 3GPP FDD HSPA/HSPA+, Enhanced BS/MS Tests (R&S WinIQSIM2)
- SMW200A - K284 - EUTRA/LTE Release 9 and Enhanced Features (R&S WinIQSIM2)
- SMW200A - K285 - EUTRA/LTE Release 10 (LTE-Advanced) (R&S WinIQSIM2)
- SMW200A - K286 - IEEE 802.11ac (R&S WinIQSIM2)
- SMW200A - K287 - 1xEV-DO Rev. B (R&S WinIQSIM2)
- SMW200A - K289 - NFC A/B/F (R&S WinIQSIM2)
- SMW200A - K294 - Glonass 1 Satellite (R&S WinIQSIM2)
- SMW200A - K407 - Beidou 1 Satellite (R&S WinIQSIM2)
- SMW200A - K412 - LTE Release 11 and Enhanced Features (R&S WinIQSIM2)
- SMW200A - K413 - EUTRA/LTE Release 12 (R&S WinIQSIM2)
- SMW200A - K441 - IEEE 802.11ad (R&S WinIQSIM2)
- SMW200A - K300 - Pulse Sequencing
- SMW200A - K301 - Enhanced Pulse Sequencing
- SMW200A - K308 - Direction Finding
- SMW200A - K350 - DFS Signal Generation
- SMW200A - B81 - Rear Panel Connectors for RF path A (3/6 GHz) and I/Q
- SMW200A - B82 - Rear Panel Connectors for RF path B (3/6 GHz)
- SMW200A - B83 - Rear Panel Connectors for RF path A (20/31.8/40 GHz) and I/Q
- SMW200A - B84 - Rear Panel Connectors for RF path B (20 GHz)
- SMW200A - B93 - Solid State Drive
Il Rohde & Schwarz SMW200A è un generatore di segnali vettoriali di fascia alta progettato per segnali digitalmente modulati complessi. Con larghezza di banda I/Q fino a 160 MHz, doppi percorsi RF (3, 6 o 20 GHz) e architettura modulare, consente test avanzati per LTE-Advanced, IEEE 802.11ac, MIMO 8x2 e 5G.
È ideale per lo sviluppo di comunicazioni a banda larga, la verifica di stazioni base 4G/5G e l'uso nei settori aerospaziale e difesa. La sua scalabilità offre grande flessibilità.
Testwall può fornire il Rohde & Schwarz SMW200A usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità di servizio impareggiabili. Contattaci direttamente se hai bisogno della calibrazione o riparazione del Rohde & Schwarz SMW200A.
Opzioni e configurazioni
- Gamma di frequenza: 100 kHz a 3, 6, 7,5, 12,75, 20, 31,8, 40, 44, 56 o 67 GHz (percorso A); 100 kHz a 3, 6, 7,5, 12,75, 20, 31,8 o 44 GHz (percorso B, Opz.)
- Velocità di commutazione: < 1,2 ms (3/6 GHz Opz.), < 1,4 ms (a 20 GHz)
- Larghezza di banda di modulazione: fino a 2 GHz (interno banda base con Opz. K525/K527)
- Invecchiamento base tempi: 1 × 10⁻⁷ all’anno (standard), 3 × 10⁻⁸ all’anno (Opz. B709/B710/B711)
