Rohde & Schwarz

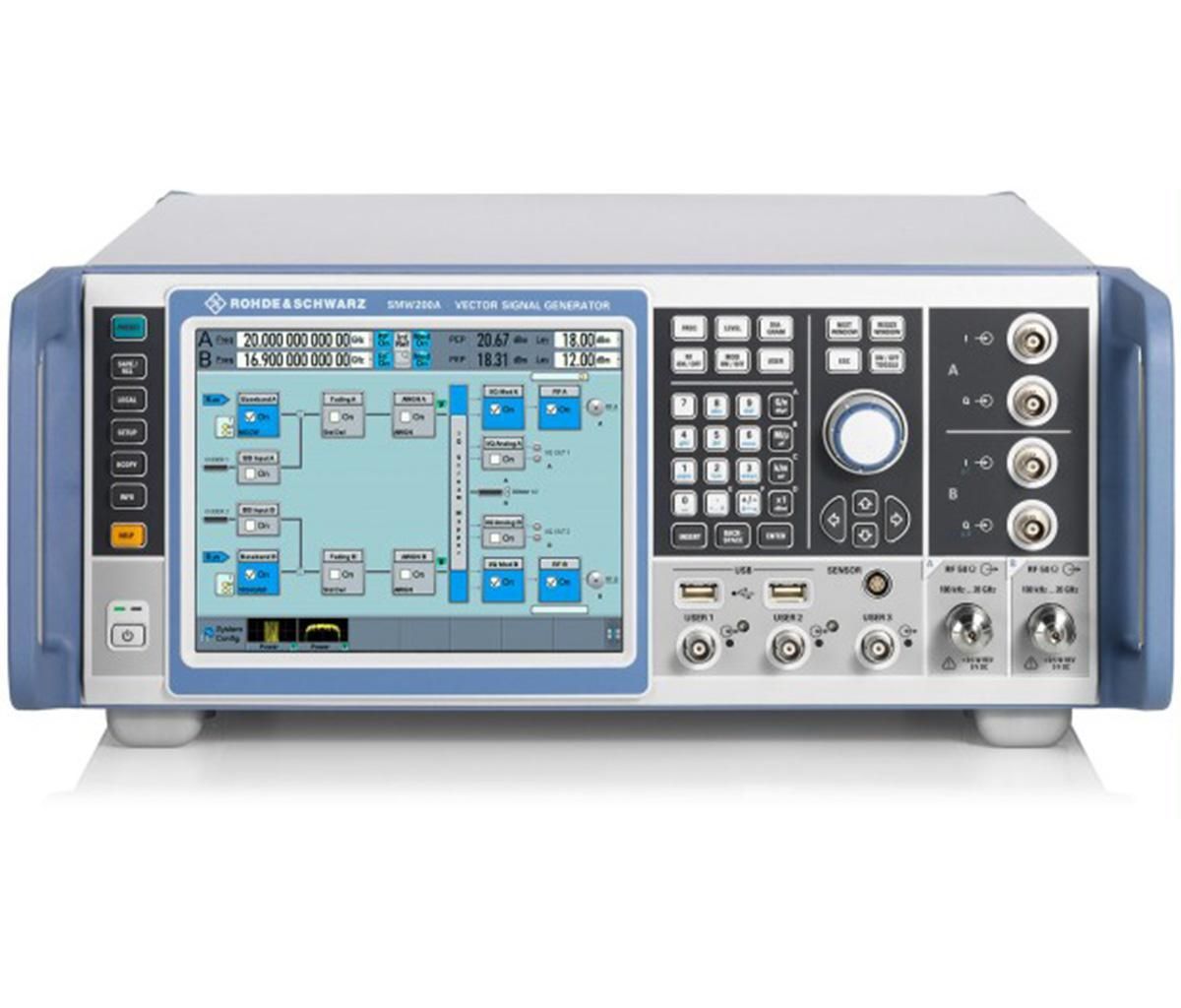

Rohde & Schwarz SMW200A-B106-B206
6 GHz/6 GHz, 2-Channel Vector Signal Generator
100 kHz a 6 GHz (Opz. B106) Gamma di frequenza
AM, FM, ΦM, impulso, I/Q, AWGN Modulazione
0,001 Hz Risoluzione di frequenza
-120 a +18 dBm (PEP, spec., 3 MHz a 20 GHz); setting gamma -145 a +30 dBm Potenza di uscita
-134 dBc/Hz a 1 GHz, 20 kHz offset (spec.), -140 dBc/Hz (tip.) Rumore di fase SSB
| Attributo | Valore |
|---|---|
| Gamma di frequenza | 100 kHz a 6 GHz (Opz. B106) |
| Modulazione | AM, FM, ΦM, impulso, I/Q, AWGN |
| Risoluzione di frequenza | 0,001 Hz |
| Potenza di uscita | -120 a +18 dBm (PEP, spec., 3 MHz a 20 GHz); setting gamma -145 a +30 dBm |
| Rumore di fase SSB | -134 dBc/Hz a 1 GHz, 20 kHz offset (spec.), -140 dBc/Hz (tip.) |
| Precisione di livello | < 0,5 dB (100 kHz a 3 GHz), < 0,7 dB (3 a 6 GHz), < 0,9 dB (6 a 20 GHz) |
| Armoniche | < -30 dBc (f ≤ 3,5 GHz), < -55 dBc (f > 3,5 GHz) |
| Spurie non armoniche | < -79 dBc (1,5 a 3 GHz), < -73 dBc (3 a 6 GHz) |
| Velocità di commutazione | < 1,2 ms (3/6 GHz Opz.), < 1,4 ms (a 20 GHz) |
| Larghezza di banda di modulazione | fino a 2 GHz (interno banda base con Opz. K525/K527) |
| Modalità sweep | sweep a passi, sweep di potenza, modalità lista |
| Invecchiamento base tempi | 1 × 10⁻⁷ all’anno (standard), 3 × 10⁻⁸ all’anno (Opz. B709/B710/B711) |
Rohde & Schwarz SMW200A-B106-B206 Options:
- SMW200A-B106-B206 - SMW-B103 - Frequency option RF path A, 100 kHz to 3 GHz
- SMW200A-B106-B206 - SMW-B106 - Frequency option RF path A, 100 kHz to 6 GHz
- SMW200A-B106-B206 - SMW-B112 - Frequency option RF path A, 100 kHz to 12.75 GHz
- SMW200A-B106-B206 - SMW-B120 - Frequency option RF path A, 100 kHz to 20 GHz
- SMW200A-B106-B206 - SMW-B131 - Frequency option RF path A, 100 kHz to 31.8 GHz
- SMW200A-B106-B206 - SMW-B140 - Frequency option RF path A, 100 kHz to 40 GHz
- SMW200A-B106-B206 - SMW-B13 - Signal Routing and Baseband Main Module, one I/Q path to RF
- SMW200A-B106-B206 - SMW-B13T - Signal Routing and Baseband Main Module, two I/Q paths to RF
- SMW200A-B106-B206 - SMW-B203 - Frequency option RF path B, 100 kHz to 3 GHz
- SMW200A-B106-B206 - SMW-B206 - Frequency option RF path B, 100 kHz to 6 GHz
- SMW200A-B106-B206 - SMW-B212 - Frequency option RF path B, 100 kHz to 12.75 GHz
- SMW200A-B106-B206 - SMW-B220 - Frequency option RF path B, 100 kHz to 20 GHz
- SMW200A-B106-B206 - SMW-B20 - FM/φM Modulator
- SMW200A-B106-B206 - SMW-B22 - Enhanced Phase Noise Performance and FM/φM Modulator
- SMW200A-B106-B206 - SMW-B90 - Phase Coherence
- SMW200A-B106-B206 - SMW-K22 - Pulse Modulator
- SMW200A-B106-B206 - SMW-K23 - Pulse Generator
- SMW200A-B106-B206 - SMW-K24 - Multifunction Generator
- SMW200A-B106-B206 - SMW-K739 - Differential Analog I/Q Inputs
- SMW200A-B106-B206 - SMW-B10 - Baseband Generator with ARB (64 Msample) and Digital Modulation (realtime), 120 MHz RF bandwidth
- SMW200A-B106-B206 - SMW-K16 - Differential Analog I/Q Outputs
- SMW200A-B106-B206 - SMW-K18 - Digital Baseband Output
- SMW200A-B106-B206 - SMW-K511 - ARB Memory Extension to 512 Msample
- SMW200A-B106-B206 - SMW-K512 - ARB Memory Extension to 1 Gsample
- SMW200A-B106-B206 - SMW-K522 - Baseband Extension to 160 MHz RF bandwidth
- SMW200A-B106-B206 - SMW-K540 - Envelope Tracking
- SMW200A-B106-B206 - SMW-K541 - AM/AM, AM/φM Predistortion
- SMW200A-B106-B206 - SMW-K551 - Slow I/Q
- SMW200A-B106-B206 - SMW-B14 - Fading Simulator
- SMW200A-B106-B206 - SMW-K62 - Additive White Gaussian Noise (AWGN)
- SMW200A-B106-B206 - SMW-K71 - Dynamic Fading
- SMW200A-B106-B206 - SMW-K72 - Enhanced Fading Models
- SMW200A-B106-B206 - SMW-K74 - MIMO Fading/Routing
- SMW200A-B106-B206 - SMW-K76 - Multiple Entities
- SMW200A-B106-B206 - SMW-K40 - GSM/EDGE
- SMW200A-B106-B206 - SMW-K41 - EDGE Evolution
- SMW200A-B106-B206 - SMW-K42 - 3GPP FDD
- SMW200A-B106-B206 - SMW-K46 - CDMA2000®
- SMW200A-B106-B206 - SMW-K47 - 1xEV-DO
- SMW200A-B106-B206 - SMW-K49 - IEEE802.16
- SMW200A-B106-B206 - SMW-K50 - TD-SCDMA
- SMW200A-B106-B206 - SMW-K51 - TD-SCDMA Enhanced BS/MS Tests
- SMW200A-B106-B206 - SMW-K52 - DVB-H/DVB-T
- SMW200A-B106-B206 - SMW-K54 - IEEE802.11 (a/b/g/n)
- SMW200A-B106-B206 - SMW-K55 - EUTRA/LTE
- SMW200A-B106-B206 - SMW-K60 - Bluetooth® EDR
- SMW200A-B106-B206 - SMW-K61 - Multicarrier CW Signal Generation
- SMW200A-B106-B206 - SMW-K68 - TETRA Release 2
- SMW200A-B106-B206 - SMW-K69 - LTE Closed-Loop BS Test
- SMW200A-B106-B206 - SMW-K81 - LTE Log File Generation
- SMW200A-B106-B206 - SMW-K83 - 3GPP FDD HSPA/HSPA+, Enhanced BS/MS Tests
- SMW200A-B106-B206 - SMW-K84 - EUTRA/LTE Release 9 and Enhanced Features
- SMW200A-B106-B206 - SMW-K85 - EUTRA/LTE Release 10 (LTE-Advanced)
- SMW200A-B106-B206 - SMW-K86 - IEEE802.11ac
- SMW200A-B106-B206 - SMW-K87 - 1xEV-DO Rev. B
- SMW200A-B106-B206 - SMW-K89 - NFC A/B/F
- SMW200A-B106-B206 - SMW-K112 - LTE Release 11 and Enhanced Features
- SMW200A-B106-B206 - SMW-K542 - Baseband Power Sweep
- SMW200A-B106-B206 - SMW-B81 - Rear Panel Connectors for RF path A and I/Q, for SMW-B103 or SMW-B106 frequency option
- SMW200A-B106-B206 - SMW-B82 - Rear Panel Connectors for RF path B, for SMW-B203 or SMW-B206 frequency option
Il Rohde & Schwarz SMW200A-B106-B206 è un generatore di segnali vettoriali a doppio canale da 6 GHz con due percorsi RF (da 100 kHz a 6 GHz) e larghezza di banda di modulazione interna fino a 2 GHz. L'architettura modulare supporta fino a otto sorgenti di segnale e 16 canali di fading, ideale per configurazioni MIMO multicanale.
Questo strumento è ideale per test MIMO, LTE-Advanced e MSR, offrendo configurazioni versatili come generatore a canale singolo o tester multicanale con creazione precisa dei segnali.
Testwall può fornire il Rohde & Schwarz SMW200A-B106-B206 usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumentazione ad alte prestazioni con affidabilità e qualità del servizio impareggiabili. Contattaci direttamente per la calibrazione o la riparazione del Rohde & Schwarz SMW200A-B106-B206.
