Rohde & Schwarz ZVA24
| Attributo | Valore |
|---|---|
| Intervallo di frequenza | 10 MHz – 24 GHz |
| Numero di porte | 4 porte |
| Dinamica di misura | fino a 140 dB |
| Potenza di uscita | da -45 dBm a +10 dBm |
| Velocità di misura | fino a 600 µs per punto di misura |
| Impedenza di riferimento | 50 Ohm |
| Connettori RF | 3,5 mm (compatibile con SMA) |
| Tracce simultanee | fino a 16 tracce per canale |
| Punti di sweep | da 1 a 60.001 punti |
| Interfacce | LAN (TCP/IP), USB, GPIB (IEEE 488) |
Rohde & Schwarz ZVA24 Options:
- ZVA24 - B16 - Direct Generator/Receiver Access (two ports)
- ZVA24 - B16 - Direct Generator/Receiver Access (four ports)
- ZVA24 - B21 - Generator Step Attenuator Port 1
- ZVA24 - B22 - Generator Step Attenuator Port 2
- ZVA24 - B23 - Generator Step Attenuator Port 3 (four port models only)
- ZVA24 - B24 - Generator Step Attenuator Port 4 (four port models only)
- ZVA24 - B31 - Receiver Step Attenuator Port 1
- ZVA24 - B32 - Receiver Step Attenuator Port 2
- ZVA24 - B33 - Receiver Step Attenuator Port 3 (four port models only)
- ZVA24 - B34 - Receiver Step Attenuator Port 4 (four port models only)
- ZVA24 - ZVAB-B4 - Oven Quartz (OCXO)
- ZVA24 - ZVAB-K2 - Time Domain
- ZVA24 - ZVA-K4 - Frequency Conversion
| Model | ZVA24 |
|---|

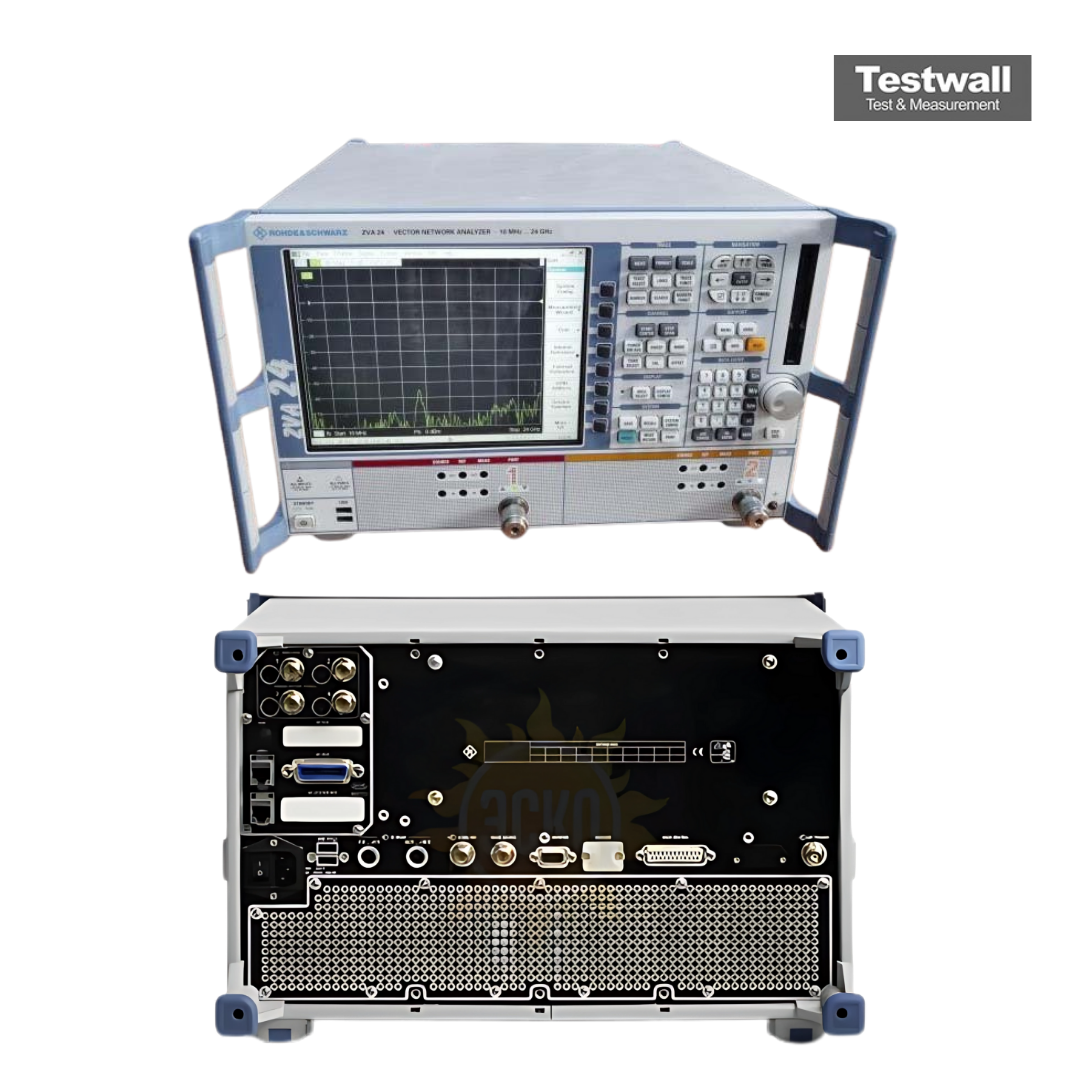

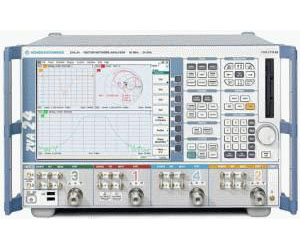

Il Rohde & Schwarz ZVA24 è un analizzatore di reti vettoriali a 4 porte ad alte prestazioni, progettato per misure di amplificatori e mixer lineari e non lineari su frequenze da 10 MHz a 24 GHz. Supporta misure di profili a impulsi con risoluzione di 12,5 ns, misure differenziali reali e misure di fase/ritardo di gruppo con o senza accesso LO. Potenza di uscita >18 dBm, gamma dinamica >140 dB, velocità di misura <3,5 µs/punto.
Perfetto per la caratterizzazione di dispositivi attivi con porte bilanciate. Supporta tecniche di calibrazione versatili come TOSM, TRL/LRL, TOM, TRM, TNA, UOSM con unità di calibrazione automatiche e larghezza di banda IF di 1/5/30 MHz.
Testwall può fornire il Rohde & Schwarz ZVA24 usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumentazione ad alte prestazioni con affidabilità e qualità di servizio senza pari. Contattaci per calibrazione o riparazione del Rohde & Schwarz ZVA24.
