Tektronix

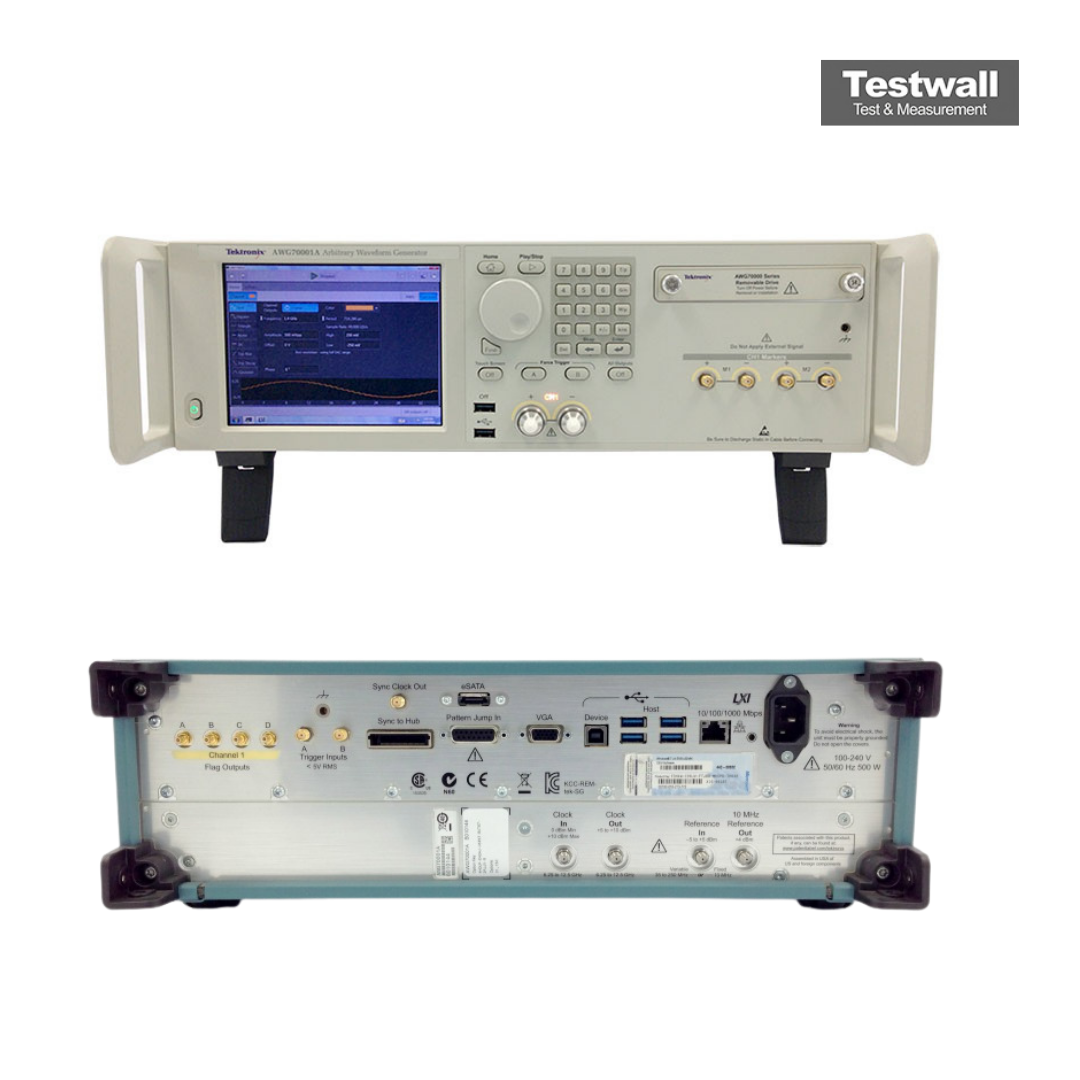

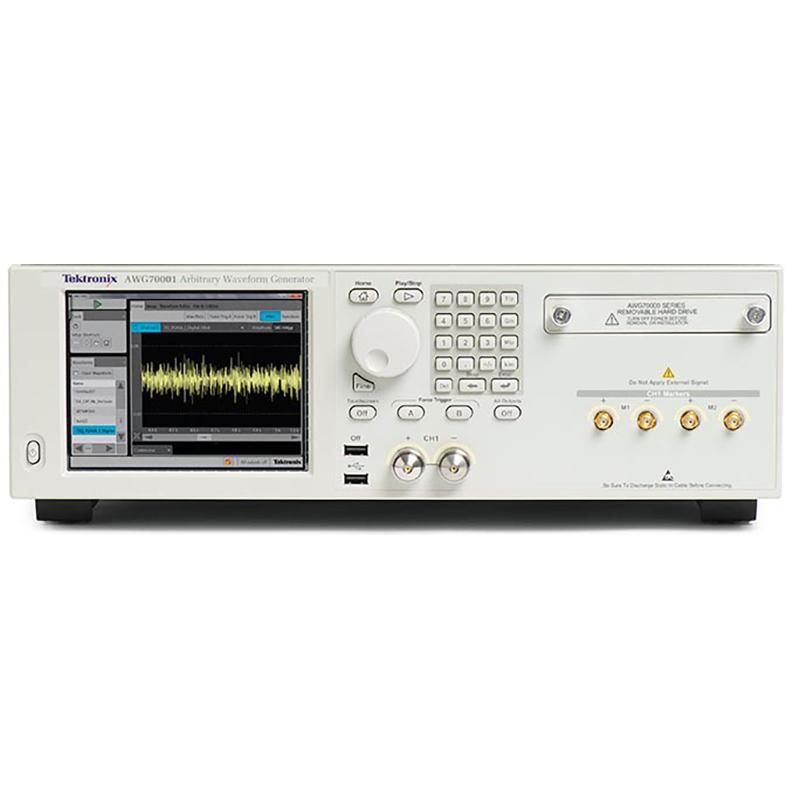

Tektronix AWG70001A
Arbitrary Waveform Generator
50 GS/s Frequenza di campionamento massima
20 GHz Larghezza di banda analogica
10 bit DAC Risoluzione verticale
2 GSa per canale Memoria della forma d'onda
1 canale Numero di canali
| Attributo | Valore |
|---|---|
| Frequenza di campionamento massima | 50 GS/s |
| Larghezza di banda analogica | 20 GHz |
| Risoluzione verticale | 10 bit DAC |
| Memoria della forma d'onda | 2 GSa per canale |
| Numero di canali | 1 canale |
| Ampiezza del segnale di uscita | 500 mVpp a 1 Vpp (su carico da 50 Ω) |
| Tempo di salita del segnale | 17,5 ps (tipico) |
| Frequenza di clock di riferimento | 10 MHz interno/esterno |
| Interfacce di connettività | USB, LAN (Ethernet 1 GbE), PCIe |
| Sistema operativo | Windows 10 a 64 bit |
| Model | AWG70001A |
|---|
Il Tektronix AWG70001A è un generatore di forme d’onda arbitrarie a 1 canale con frequenza di campionamento da 1,5 kS/s a 50 GS/s e risoluzione a 10 bit. Offre uscita SMA differenziale da –8 dBm a +2 dBm con precisione di 0,35 dB e lunghezza d’onda fino a 16 GS con memoria estesa.
Dotato di touchscreen LED da 165 mm, compatibile con Windows 7, con interfacce GP‑IB, USB e LAN (richiede adattatore TEK‑USB‑488 per USB‑GPIB).
Testwall può fornire il Tektronix AWG70001A usato, completamente testato. Con supporto tecnico e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità di servizio impareggiabili. Contattaci per calibrazione o riparazione del Tektronix AWG70001A.
