Tektronix

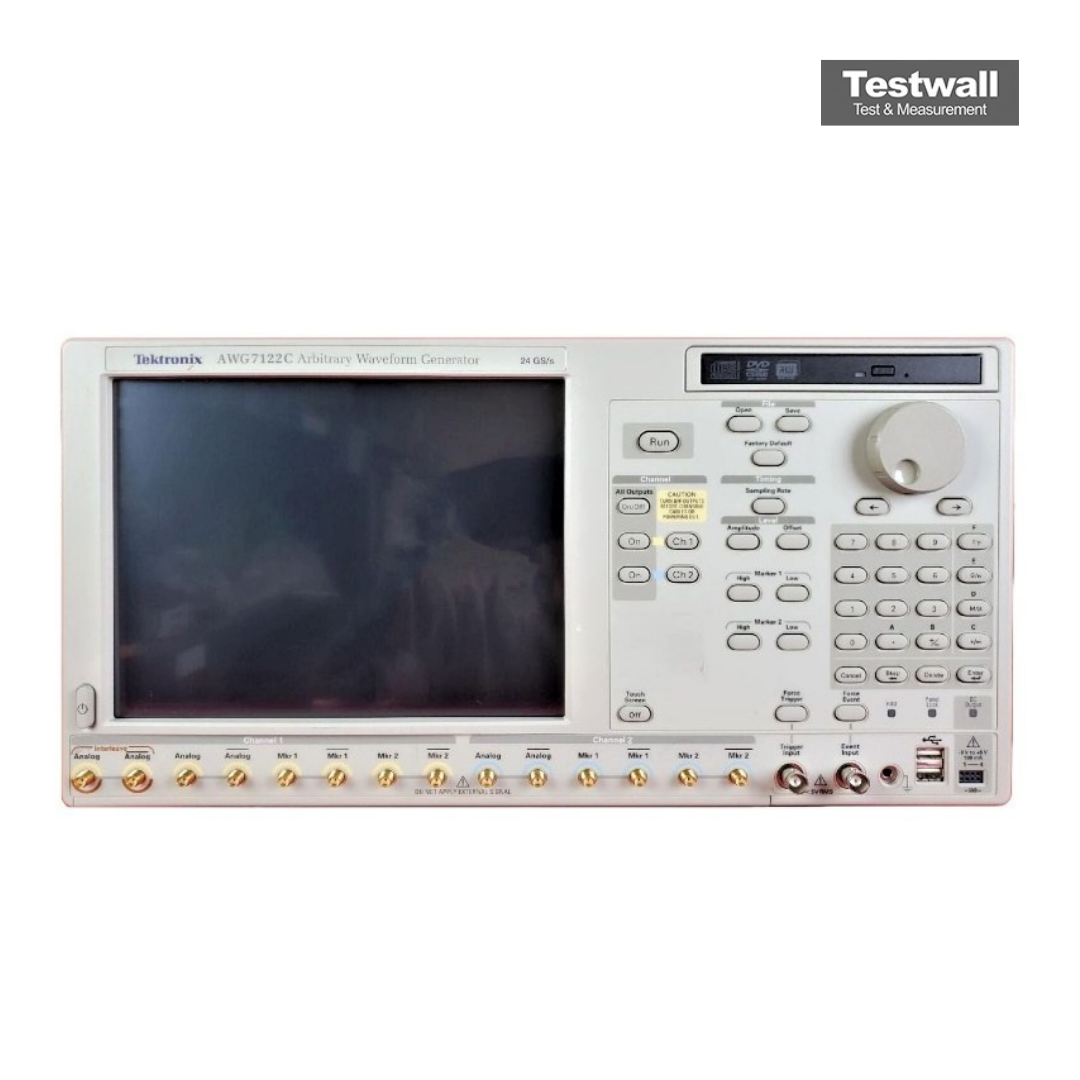

Tektronix AWG7122C 12GS/s 2CH 32M/CH Arbitrary Waveform Generator
12GS/s 2CH 32M/CH Arbitrary Waveform Generator
12 GS/s Frequenza di campionamento massima
2 canali analogici Numero di canali
32 M punti per canale Memoria per canale
5,8 GHz Larghezza di banda analogica
10 bit (DAC) Risoluzione verticale
| Attributo | Valore |
|---|---|
| Frequenza di campionamento massima | 12 GS/s |
| Numero di canali | 2 canali analogici |
| Memoria per canale | 32 M punti per canale |
| Larghezza di banda analogica | 5,8 GHz |
| Risoluzione verticale | 10 bit (DAC) |
| Ampiezza di uscita | Da 50 mVpp a 1 Vpp (in 50 Ω) |
| Frequenza del segnale di clock di riferimento | 10 MHz, ingresso/uscita di riferimento esterno |
| Uscite digitali | 28 bit di uscita digitale (opzionale) |
| Interfacce di connettività | USB, LAN (LXI), GPIB (opzionale) |
| Sistema operativo | Windows XP Embedded |
Tektronix AWG7122C 12GS/s 2CH 32M/CH Arbitrary Waveform Generator Options:
- AWG7122C - Opt. 01 - Waveform record length expansion (from 32M point to 64M point)
- AWG7122C - Opt. 06 - Interleaved output at 24 GS/s (includes Option 02 – High-bandwidth output), alternative for standard output
- AWG7122C - Opt. 08 - Fast sequence switching
- AWG7122C - Opt. 09 - Subsequencing and Dynamic Jump option (subsequencing files created for legacy AWG400, AWG500, AWG600, and AWG700 instrument are compatible with this option)
- AWG7122C - Opt. A0 - North America power plug
- AWG7122C - Opt. A1 - Universal EURO power plug
- AWG7122C - Opt. A2 - United Kingdom power plug
- AWG7122C - Opt. A3 - Australia power plug
- AWG7122C - Opt. A5 - Switzerland power plug
- AWG7122C - Opt. A6 - Japan power plug
- AWG7122C - Opt. A10 - China power plug
- AWG7122C - Opt. A11 - India power plug
- AWG7122C - Opt. A99 - No power cord or AC adapter
- AWG7122C - Opt. L0 - English manual
- AWG7122C - Opt. L5 - Japanese manual
- AWG7122C - Opt. L7 - Simplified Chinese manual
- AWG7122C - Opt. L8 - Traditional Chinese manual
- AWG7122C - Opt. L10 - Russian manual
- AWG7122C - RFX100 - General-purpose IQ, IF, and RF Signal Creation Software Package
- AWG7122C - Opt. UWBCF - RFXpress plug-in for UWB-WiMedia IQ, IF, and RF conformance signal creation (requires RFX100 as prerequisite)
- AWG7122C - Opt. UWBCT - RFXpress plug-in for UWB-WiMedia IQ, IF, and RF custom and conformance signal creation (requires RFX100 as prerequisite and includes Opt. UWBCF)
- AWG7122C - Opt. OFDM - RFXpress plug-in for generic OFDM signal creation (requires RFX100 as prerequisite)
- AWG7122C - Opt. RDR - RFXpress plug-in for radar signal creation (requires RFX100 as prerequisite)
- AWG7122C - Opt. SPARA - S-parameter emulation and DUT characterization (requires RFX100 as prerequisite)
- AWG7122C - SDX100 - Jitter-generation software package (includes USB dongle)
- AWG7122C - Opt. ISI - S-parameter and ISI creation (requires SDX100 as prerequisite)
- AWG7122C - Opt. SSC - Spread Spectrum Clock addition option (requires SDX100 as prerequisite)
- AWG7122C - Opt. CA1 - A single calibration event
- AWG7122C - Opt. C3 - Calibration Service 3 Years
- AWG7122C - Opt. C5 - Calibration Service 5 Years
- AWG7122C - Opt. D1 - Calibration Data Report
- AWG7122C - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- AWG7122C - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- AWG7122C - Opt. R3 - Repair Service 3 Years
- AWG7122C - Opt. R5 - Repair Service 5 Years
- AWG7122C - AWG70CUP Opt. M02 - Waveform length expansion 32M point to 64M point
- AWG7122C - AWG70CUP Opt. S02 - Upgrade from Standard to Option 08 (fast sequence switching)
- AWG7122C - AWG70CUP Opt. S49 - Upgrade to add subsequencing and dynamic jump
| Model | AWG7122C |
|---|
Il generatore di forme d'onda arbitrarie Tektronix AWG7122C offre prestazioni elevate con 12,0 GS/s (24 GS/s interlacciati), risoluzione a 8/10 bit e memoria da 32M punti su 2 canali. Supporta segnali RF/MW a banda larga fino a 9,6 GHz e larghezze di banda di modulazione fino a 5,3 GHz, ideale per replicare segnali complessi. Sequenziamento e salti dinamici ne aumentano la versatilità.
Gli ingegneri beneficiano di funzionalità come banda di modulazione da 1 GHz, SFDR di 54 dBc, importazione di vettori da MATLAB, MathCAD, Excel e interfaccia intuitiva per ridurre i tempi di test.
Testwall può fornire il Tektronix AWG7122C usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattateci per calibrazione o riparazione del Tektronix AWG7122C.
