Tektronix

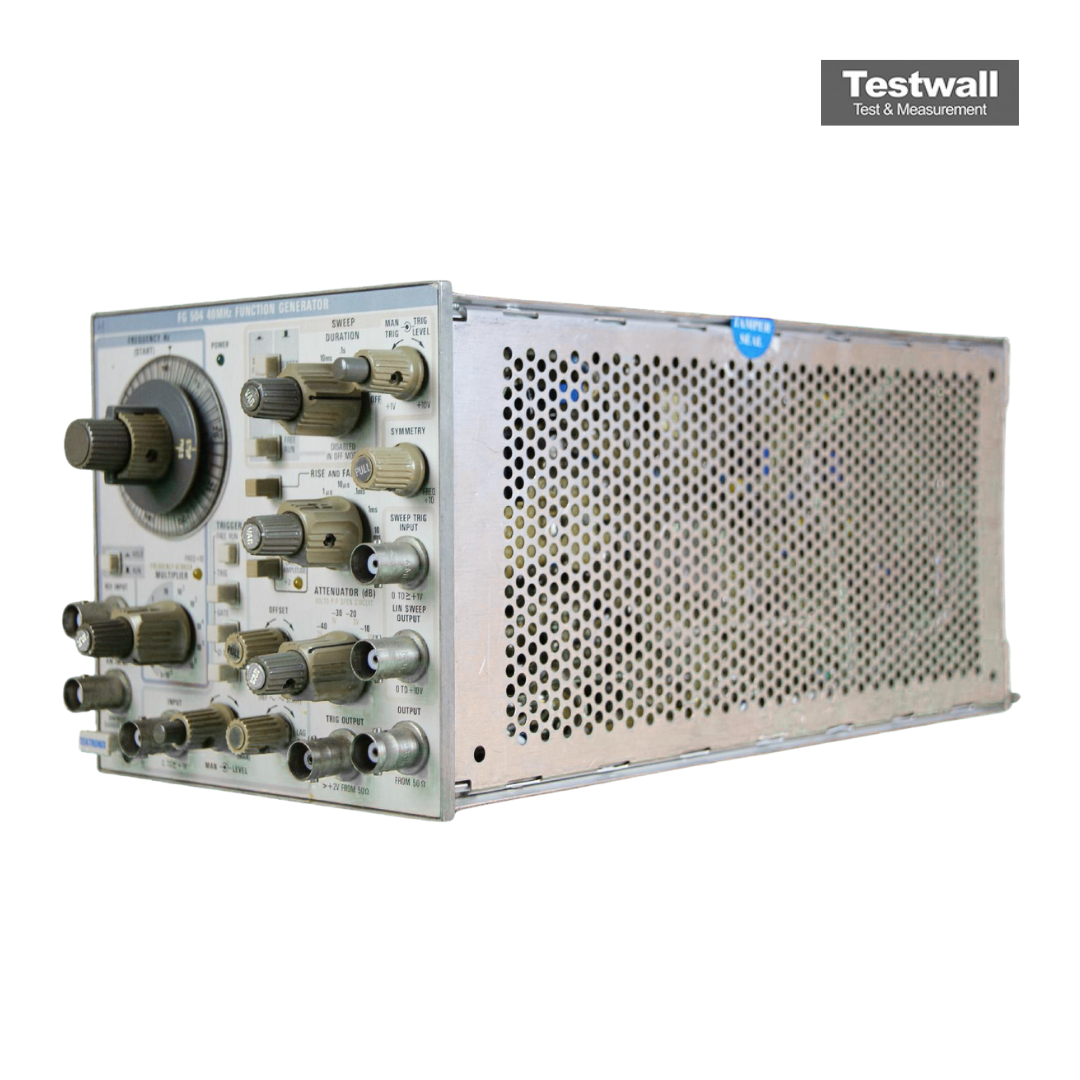

Tektronix FG504
Function Generator Plug-in, 40 MHz
40 MHz Frequenza Massima
Sinusoidale, Quadra, Triangolare Forme d'Onda
0,1 Hz - 40 MHz Gamma di Frequenza
fino a 20 Vpp a circuito aperto Ampiezza di Uscita
50 Ohm Impedenza di Uscita
| Attributo | Valore |
|---|---|
| Frequenza Massima | 40 MHz |
| Forme d'Onda | Sinusoidale, Quadra, Triangolare |
| Gamma di Frequenza | 0,1 Hz - 40 MHz |
| Ampiezza di Uscita | fino a 20 Vpp a circuito aperto |
| Impedenza di Uscita | 50 Ohm |
| Distorsione Armonica | Inferiore all'1% (da 1 Hz a 100 kHz) |
| Tempo di Salita | Inferiore a 10 ns |
| Alimentazione | Modulo plug-in per mainframe Tektronix serie TM500/TM5000 |
| Modulazione | VCF (Voltage Controlled Frequency) con ingresso esterno |
| Dimensioni (Fattore di Forma) | Modulo singolo larghezza per mainframe TM500/TM5000 |
Tektronix FG504 Options:
- FG504 - FG504T - 40 MHz Function Generator (includes FG 504, TM 503 Mainframe, and 016-0195-01 blank panel)
- FG504 - DD501 - Digital Delay (optional accessory for counted burst functionality)
| Model | FG504 |
|---|
Il generatore di funzioni Tektronix FG504 copre frequenze da 0,001 Hz a 40 MHz con modulazioni di ampiezza/frequenza, sweep lineare/log e trigger esterni. Include tempi di salita/discesa variabili, blocco di fase e controllo della fase.
Fornisce segnali fino a 30 Vp-p con attenuatore di 50 dB a passi di 10 dB. Richiede due slot nei mainframe TM 500 e supporta il controllo esterno.
Testwall può fornire il Tektronix FG504 usato, completamente testato. Con supporto esperto e consegna globale, Testwall garantisce strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci per la calibrazione o riparazione del Tektronix FG504.
