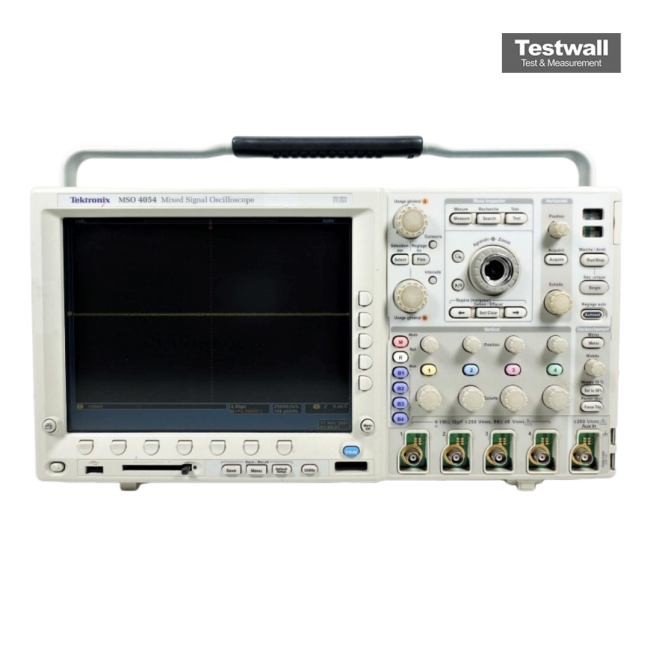

Tektronix MSO4054
| Attributo | Valore |
|---|---|
| Larghezza di banda | 500 MHz |
| Numero di canali analogici | 4 |
| Numero di canali digitali | 16 |
| Frequenza di campionamento | 2,5 GS/s |
| Lunghezza del record | 20 M punti |
| Sensibilità verticale | 1 mV/div - 10 V/div |
| Risoluzione verticale | 8 bit |
| Base dei tempi | 400 ps/div - 1000 s/div |
| Display | LCD a colori da 10,4 pollici |
| Interfacce di connessione | USB, LAN (LXI), GPIB (opzionale) |
Tektronix MSO4054 Options:
Options available for the Tektronix DPO/MSO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO4054 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MSO4054 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO4054 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MSO4054 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MSO4054 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO4054 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO4054 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO4054 - DPO4USB - USB 2.0 serial triggering and analysis
- MSO4054 - DPO4LMT - Limit and mask testing
- MSO4054 - DPO4PWR - Power measurement and analysis
- MSO4054 - DPO4VID - Extended video triggering
- MSO4054 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
Il Tektronix MSO4054 è un oscilloscopio misto da 500 MHz con 4 canali analogici e 16 digitali, campionamento a 2,5 GS/s e memoria da 10 MPts. Include uno schermo XGA da 10,4", trigger e decodifica seriale per I2C, SPI, CAN e altri protocolli.
Grazie al triggering per pattern e stato, risoluzione temporale MagniVu™ e interfaccia TekVPI®, è perfetto per il debug di sistemi embedded e automotive.
Testwall può fornire il Tektronix MSO4054 usato, completamente testato. Con supporto esperto e consegna globale, Testwall assicura strumenti ad alte prestazioni con affidabilità e qualità del servizio senza pari. Contattaci per calibrazione o riparazione del Tektronix MSO4054.
