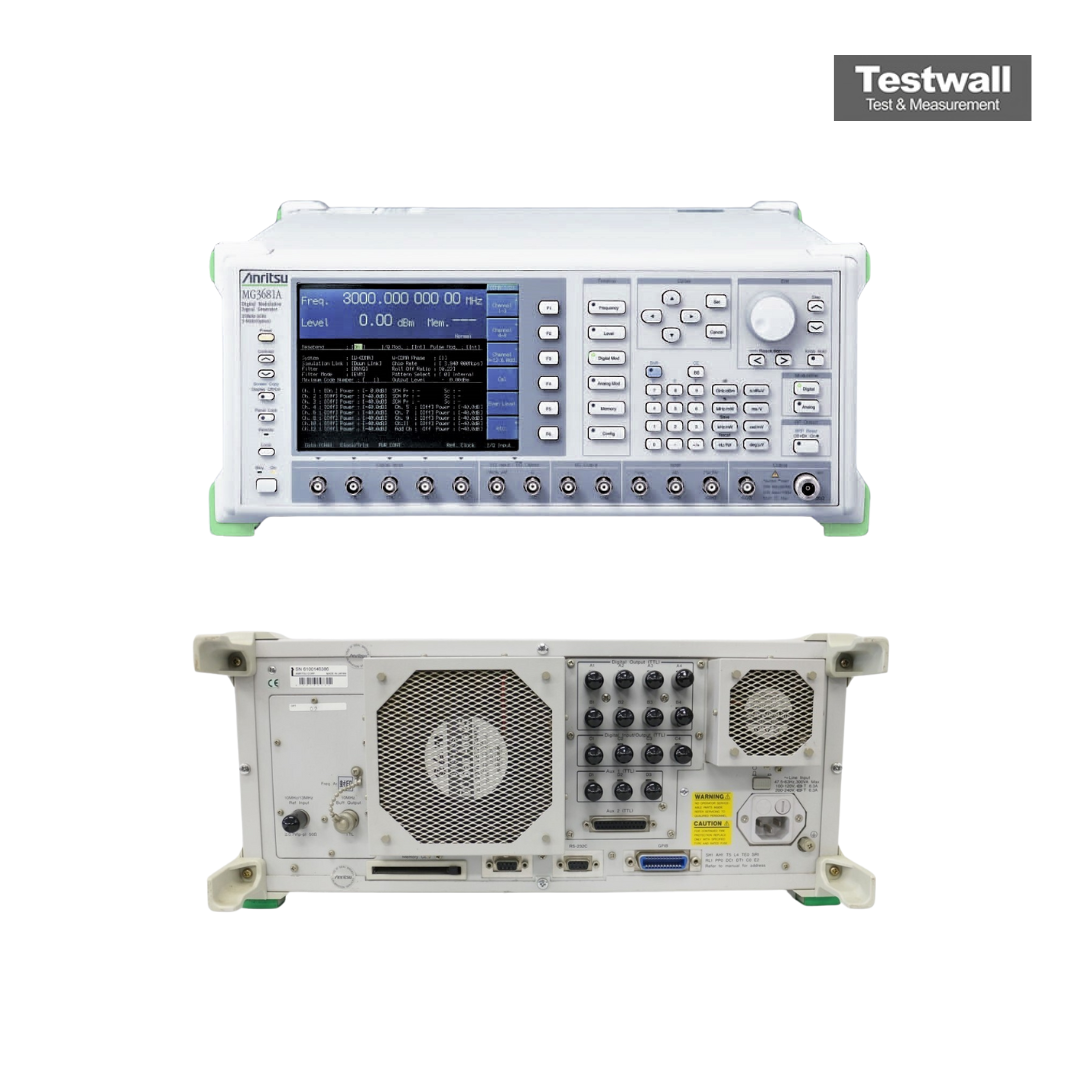

Anritsu MG3681A

| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 250 kHz – 3 GHz |
| Rango de Nivel de Salida | -144 dBm a +13 dBm |
| Resolución de Frecuencia | 0,01 Hz |
| Modulación Soportada | AM, FM, PM, modulación de pulso y modulación digital (QPSK, QAM, etc.) |
| Ancho de Banda de Modulación | Hasta 8 MHz (modulación digital) |
| Exactitud de Nivel | ±1,0 dB (típico) |
| Pureza Espectral (Ruido de Fase) | -115 dBc/Hz a 20 kHz de separación (a 1 GHz) |
| Interfaz de Control Remoto | GPIB (IEEE 488.2) y RS-232C |
| Alimentación Eléctrica | 100 – 240 V CA, 50/60 Hz |
| Dimensiones y Peso | 426 mm × 177 mm × 451 mm; aproximadamente 18 kg |
Anritsu MG3681A Options:
- MG3681A - MU368030A - Universal modulation unit
- MG3681A - MU368040A - CDMA modulation unit (W-CDMA)
- MG3681A - MU368060A - AWGN unit
- MG3681A - MX368031A - Device test signal generation software (for MU368030A)
- MG3681A - MX368033A - CDMA2000 1xEV-DO software (for MU368030A)
- MG3681A - MX368041B - W-CDMA software (for MU368040A)
El Anritsu MG3681A es un generador de señales de modulación digital de alto rendimiento con modulador vectorial de banda ancha, que abarca un rango de frecuencia de 250 kHz a 3 GHz. Ofrece una pureza de señal excepcional de −145 dBc/Hz a 5 MHz de desplazamiento y un control de salida preciso con resoluciones de 0,01 Hz (frecuencia) y 0,01 dB (nivel). Admite modulación analógica AM/FM y varios tipos de modulación digital (3GPP, GSM, cdmaOne) mediante unidades de expansión opcionales, incluyendo fuente AWGN y generación de multi‑formas de onda hasta 512 canales.
Diseñado para entornos de desarrollo y prueba de comunicaciones móviles, el MG3681A proporciona un rendimiento preciso de canales adyacentes (−68 dBc a 5 MHz, −75 dBc a 10 MHz), admite tasas de chip de hasta 16,5 Mcps y cuenta con funciones robustas de control de potencia.
Testwall puede suministrar el Anritsu MG3681A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Por favor, contáctanos directamente si necesitas calibración o reparación del Anritsu MG3681A.
