Anritsu

Anritsu MG3695B

10MHz-50GHz Signal Generator
2 kHz – 50 GHz Rango de Frecuencia
+20 dBm (típico) Potencia de Salida Máxima
0,001 Hz Resolución de Frecuencia
-80 dBc/Hz a 10 kHz de separación (típico) Pureza Espectral (Ruido de Fase)
AM, FM, ΦM, Pulso, I/Q Tipos de Modulación
Atributo Valor
Rango de Frecuencia 2 kHz – 50 GHz
Potencia de Salida Máxima +20 dBm (típico)
Resolución de Frecuencia 0,001 Hz
Pureza Espectral (Ruido de Fase) -80 dBc/Hz a 10 kHz de separación (típico)
Tipos de Modulación AM, FM, ΦM, Pulso, I/Q
Precisión de Nivel de Salida ±1 dB (típico)
Rango de Nivel de Salida -110 dBm a +20 dBm
Impedancia de Salida 50 Ω
Interfaz de Control Remoto GPIB, RS-232
Alimentación Eléctrica 100–240 V CA, 50/60 Hz
Anritsu MG3695B Options:
  • MG3695B - 1A - Rack mount with slides
  • MG3695B - 1B - Rack mount without slides
  • MG3695B - 2X - Mechanical step attenuator, 10 dB/step (version depends on model)
  • MG3695B - 3 - Ultra-low phase noise, main band
  • MG3695B - 4 - 10 MHz to 2.2 GHz coverage, ultra-low phase noise (digital down-converter)
  • MG3695B - 5 - 10 MHz to 2 GHz coverage (analogue down-converter)
  • MG3695B - 6 - Analogue sweep
  • MG3695B - 8 - Internal power monitor
  • MG3695B - 9X - Rear-panel RF output (version depends on model)
  • MG3695B - 10 - User-defined modulation waveform software
  • MG3695B - 12 - FM and phase modulation
  • MG3695B - 14 - Amplitude modulation
  • MG3695B - 15X - High power output (version depends on model)
  • MG3695B - 16 - High-stability ovenized 10 MHz time base
  • MG3695B - 17 - Delete front panel (remote operation)
  • MG3695B - 18 - Rear-panel bias output for mm-wave source modules
  • MG3695B - 22 - 0.1 Hz to 10 MHz audio coverage (DDS)
  • MG3695B - 26B - Pulse modulation
  • MG3695B - 27 - Internal LF and pulse generators
  • MG3695B - 28B - Analogue modulation suite (AM, FM/ΦM, pulse, internal generators)
  • MG3695B - 30 - Low phase noise
Formulario de calibración Anritsu MG3695B

Formulario de reparación Anritsu MG3695B
Maximum file size: 40MB

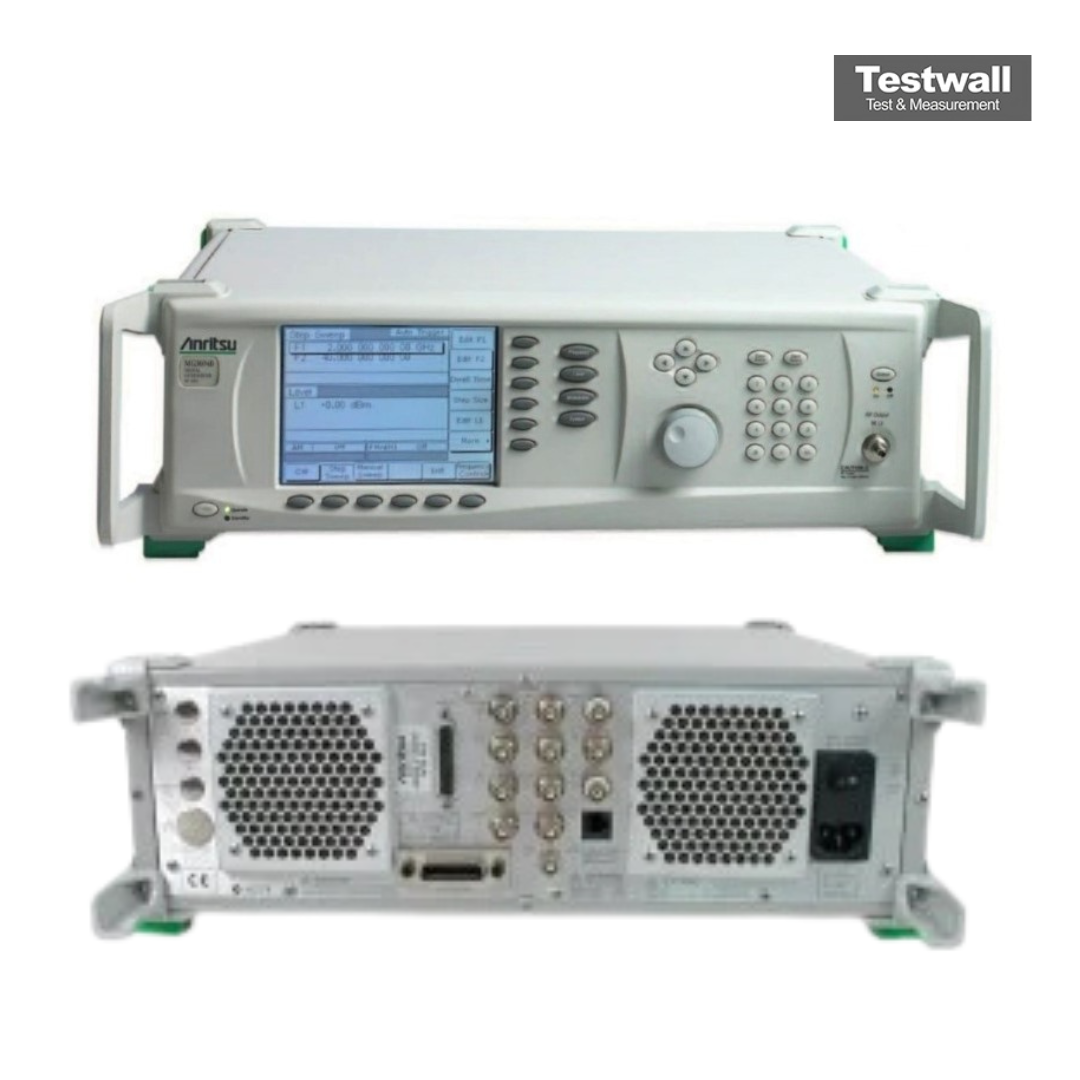

El Anritsu MG3695B es un generador de señales de banda ancha de alto rendimiento que cubre frecuencias RF y de microondas de 2 a 50 GHz (ampliable hasta 325 GHz con multiplicadores externos). Ofrece un rendimiento excepcional en ruido de fase, alta potencia de salida—hasta medio vatio en torno a 20 GHz—y una conmutación de frecuencia ultrarrápida, manteniendo la total compatibilidad con el MG3690A y las series anteriores 68C/69B.

Diseñado para aplicaciones exigentes como oscilador local y en entornos de prueba ATE avanzados, el MG3695B reduce significativamente los tiempos de prueba y admite modulaciones de amplitud, frecuencia, fase, pulso e IQ, ya sea con control interno o externo. Sus configuraciones flexibles y opciones de actualización garantizan adaptabilidad a las necesidades futuras.

Testwall puede suministrar el Anritsu MG3695B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Póngase en contacto con nosotros directamente si necesita calibración o reparación del Anritsu MG3695B.
