Keysight (Agilent)
Keysight (Agilent) E8257D
Opción 513 (100 kHz a 13 GHz) – PSG Analog Signal Generator, 3.5 mm (m)
100 kHz a 13 GHz Rango de frecuencia
0,001 Hz Resolución de frecuencia
< 11 ms (típ.) Velocidad de conmutación
10 MHz, ±3 × 10⁻⁸ por año Envejecimiento de base de tiempo
GPIB, LAN, RS-232 Interfaces
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 100 kHz a 13 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Velocidad de conmutación | < 11 ms (típ.) |
| Envejecimiento de base de tiempo | 10 MHz, ±3 × 10⁻⁸ por año |
| Interfaces | GPIB, LAN, RS-232 |
| Potencia de salida | -20 a +15 dBm; hasta +28 dBm (según la configuración) |
| Ruido de fase SSB | -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB a 250 kHz a 2 GHz, ±0,8 dB a 2 a 20 GHz (espec.) |
| Armónicos | < -55 dBc a 2 a 20 GHz (espec.) |
| Espurias no armónicas | < -80 dBc a 250 MHz a 1 GHz, > 3 kHz offset (espec.) |
| Modos de barrido | barrido por pasos, modo lista, barrido en rampa, barrido de potencia |
| Conector de salida RF | 3,5 mm macho o tipo N hembra; 2,4 mm macho; 1,85 mm macho (según la configuración) |
| Dimensiones (An × Al × P) | 426 × 178 × 515 mm |
| Peso | < 22 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| E8257D-513 | 100 kHz a 13 GHz | Generador de señales analógico |
| E8257D-520 | 100 kHz a 20 GHz | Generador de señales analógico |
| E8257D-521 | 10 MHz a 20 GHz | Generador de señales analógico |
| E8257D-532 | 100 kHz a 31,8 GHz | Generador de señales analógico |
| E8257D-540 | 100 kHz a 40 GHz | Generador de señales analógico |
| E8257D-550 | 100 kHz a 50 GHz | Generador de señales analógico |
| E8257D-567 | 100 kHz a 67 GHz | Generador de señales analógico |
Keysight (Agilent) E8257D-513 250 kHz to 13 GHz Signal Generator Options:
- E8257D-513 - 007 - Analog ramp sweep
- E8257D-513 - 008 - 8 GB removable flash memory
- E8257D-513 - UNX - Ultra low phase noise
- E8257D-513 - UNT - AM, FM, phase modulation, and LF output
- E8257D-513 - UNU - Pulse modulation
- E8257D-513 - UNW - Narrow pulse modulation
- E8257D-513 - 1E1 - Step attenuator
- E8257D-513 - 1ED - Type-N (f) RF output connector
- E8257D-513 - 1EH - Improved harmonics below 2 GHz (low-pass filters)
- E8257D-513 - 1EM - Moves all front panel connectors to the rear panel
- E8257D-513 - 1EU - High output power
- E8257D-513 - 1CN - Front handle kit
- E8257D-513 - 1CM - Rackmount flange kit
- E8257D-513 - 1CP - Rackmount flange and front handle kit
- E8257D-513 - 1SM - Scan modulation
- E8257D-513 - C09 - Move all front panel connectors to the rear panel except for the RF output connector
- E8257D-513 - H1S - 1 GHz external frequency reference input and output
- E8257D-513 - HCC - Connections for phase coherency > 250 MHz
- E8257D-513 - UK6 - Commercial calibration certificate and test data
- E8257D-513 - CD1 - CD-ROM containing the English documentation set
- E8257D-513 - ABA - Printed copy of the English documentation set
- E8257D-513 - 0BW - Printed copy of the assembly-level service guide

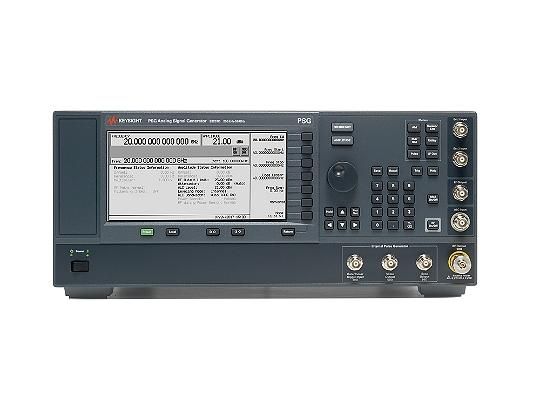

El Keysight (Agilent) E8257D-513 es un generador de señales analógicas de alto rendimiento con salida de 250 kHz a 13 GHz, con potencia, precisión y ruido de fase líderes hasta -126 dBc/Hz a 10 GHz.
Admite señales CW y modulaciones opcionales AM, FM, ØM y de pulsos para pruebas RF y de microondas, con opciones de ampliación modular.
Testwall puede suministrar el Keysight (Agilent) E8257D-513 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos para calibración o reparación del Keysight (Agilent) E8257D-513.
Opciones y configuraciones
- Rango de frecuencia: 100 kHz a 13 GHz (Opc. 513)
- Potencia de salida: -20 a +15 dBm (Opc. 513/520), +11 dBm (Opc. 532/540), +5 dBm (Opc. 550/567); hasta +21 dBm con Opc. 1EU; hasta +28 dBm (Opc. 521); -135 dBm con Opc. 1E1
- Ruido de fase SSB: -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.); -138 dBc/Hz a 1 GHz, 10 kHz offset con Opc. UNY (espec.)
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNU/UNW)
- Modos de barrido: barrido por pasos, modo lista, barrido en rampa (Opc. 007), barrido de potencia
- Conector de salida RF: 3,5 mm macho o tipo N hembra (Opc. 1ED) (Opc. 513/520/521); 2,4 mm macho (Opc. 532/540/550); 1,85 mm macho (Opc. 567)
