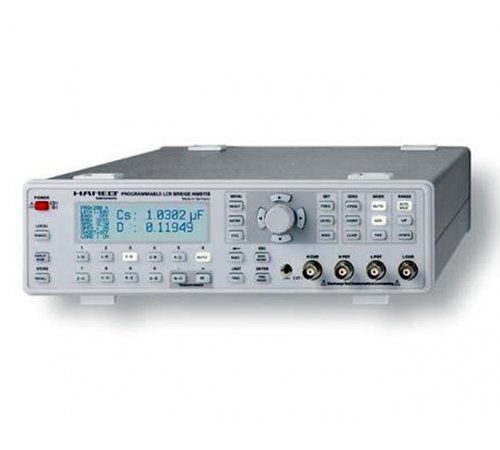

Hameg HM8118 LCR Bridge
20 Hz – 200 kHz Rango de frecuencia de prueba
0,05% Precisión básica
L, C, R, Z, Q, D, θ, ESR Parámetros de medición
0,1 V – 1 V RMS (ajustable) Nivel de señal de prueba
0,1 µH – 99,999 H Rango de medición de inductancia
| Atributo | Valor |
|---|---|
| Rango de frecuencia de prueba | 20 Hz – 200 kHz |
| Precisión básica | 0,05% |
| Parámetros de medición | L, C, R, Z, Q, D, θ, ESR |
| Nivel de señal de prueba | 0,1 V – 1 V RMS (ajustable) |
| Rango de medición de inductancia | 0,1 µH – 99,999 H |
| Rango de medición de capacitancia | 0,01 pF – 9,9999 F |
| Rango de medición de resistencia | 1 mΩ – 99,999 MΩ |
| Interfaz de comunicación | RS-232, USB, IEEE-488 (GPIB) |
| Pantalla | Pantalla LCD retroiluminada con visualización de parámetros duales |
| Alimentación eléctrica | 100 V – 240 V CA, 50/60 Hz |
Hameg HM8118 LCR Bridge Options:
- HM8118 - HO118 - Binning Interface
- HM8118 - HO880 - Interface IEEE-488 (GPIB), galvanically isolated
- HM8118 - HZ13 - Interface cable (USB) 1.8 m
- HM8118 - HZ14 - Interface cable (serial) 1:1
- HM8118 - HZ33 - Test cable 50 Ω, BNC/BNC, 0.5 m
- HM8118 - HZ34 - Test cable 50 Ω, BNC/BNC, 1.0 m
- HM8118 - HZ42 - 19" Rackmount kit 2RU
- HM8118 - HZ72 - GPIB-Cable 2 m
- HM8118 - HZ181 - 4 Terminal Test Fixture including Shorting Plate
- HM8118 - HZ186 - 4 Terminal Transformer Test Cable
| Model | HM8118 |
|---|
Hameg HM8118 LCR Bridge.
Key Features
- Basic Accuracy 0.05%
- Measurement functions L, C, R, |Z|, X, |Y|, G, B, D, Q, ?, ?, M, N
- Test frequencies 20Hz?200kHz
- Up to 12 measurements per second
- Parallel and Series Mode
