Keysight (Agilent)

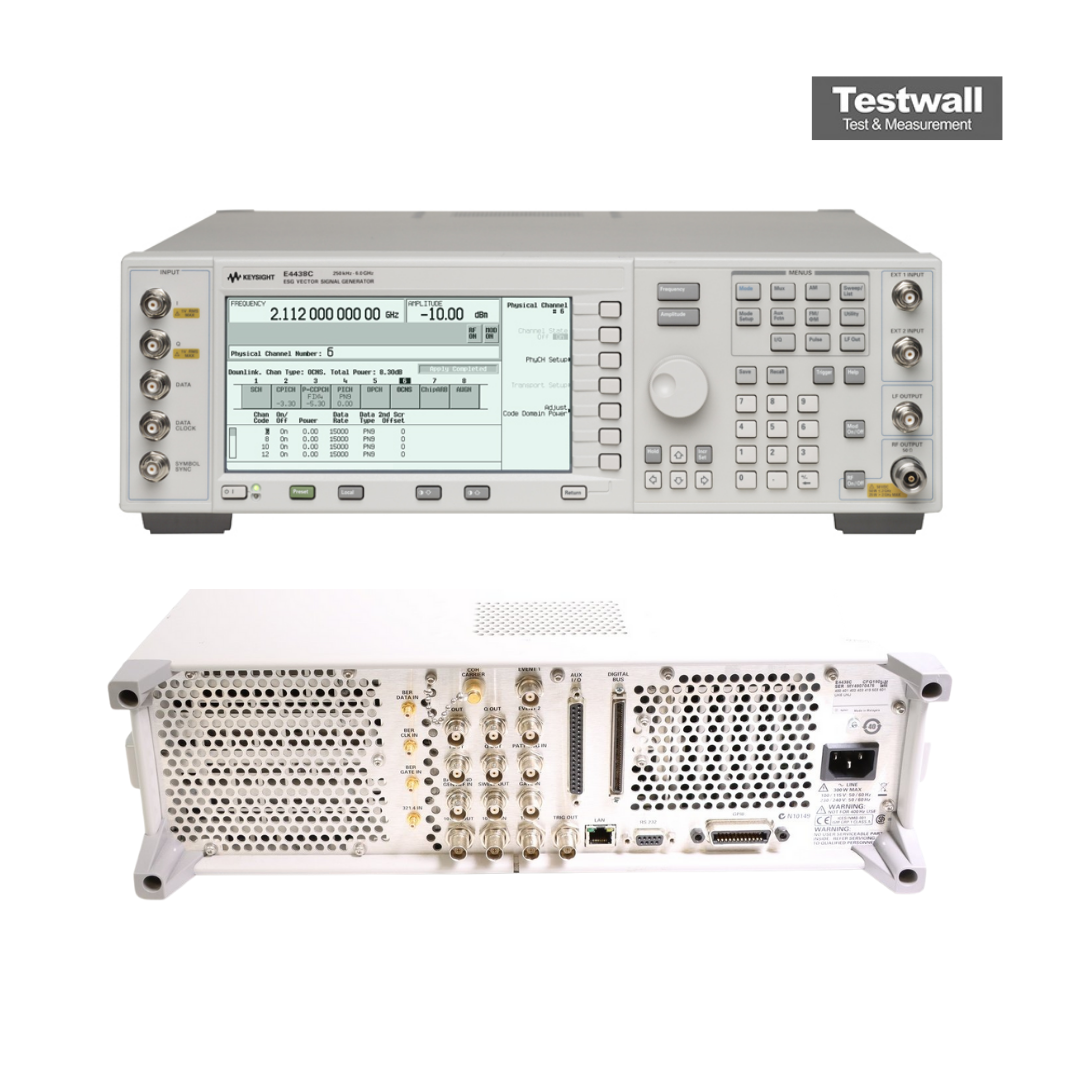

Keysight (Agilent) E4438C
Opción 503 (250 kHz a 3 GHz) – ESG Vector Signal Generator
250 kHz a 3 GHz Rango de frecuencia
0,01 Hz Resolución de frecuencia
< -30 dBc (típ.) Armónicos
< 9 ms (espec.) Velocidad de conmutación
GPIB, LAN, RS-232 Interfaces
4.300,00 € IVA no incl. + envío UE gratuito
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 250 kHz a 3 GHz |
| Resolución de frecuencia | 0,01 Hz |
| Armónicos | < -30 dBc (típ.) |
| Velocidad de conmutación | < 9 ms (espec.) |
| Interfaces | GPIB, LAN, RS-232 |
| Potencia de salida | -136 a +13 dBm a 1 GHz (típ.) |
| Ruido de fase SSB | -118 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q, de banda ancha AM, AWGN |
| Precisión de nivel | ±0,5 dB a 2 GHz, ±0,7 dB a 4 GHz, ±0,8 dB a 6 GHz (espec.) |
| Ancho de banda de modulación | 100 MSa/s interno arbitraria, 8 MSa o 64 MSa (según la configuración) |
| Modos de barrido | barrido por pasos, modo lista, barrido de potencia |
| Conector de salida RF | tipo N hembra, panel frontal |
| Dimensiones (An × Al × P) | 426 × 133 × 432 mm |
| Peso | < 16 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| E4438C-501 | 250 kHz a 1 GHz | Generador de señales vectorial |
| E4438C-502 | 250 kHz a 2 GHz | Generador de señales vectorial |
| E4438C-503 | 250 kHz a 3 GHz | Generador de señales vectorial |
| E4438C-504 | 250 kHz a 4 GHz | Generador de señales vectorial |
| E4438C-506 | 250 kHz a 6 GHz | Generador de señales vectorial |
Opciones para Generador de señales Keysight (Agilent) E4438C 250 kHz - 3GHz:
- E4438C - 501 - 250 kHz a 1 GHz
- E4438C - 502 - 250 kHz a 2 GHz
- E4438C - 503 - 250 kHz a 3 GHz
- E4438C - 504 - 250 kHz a 4 GHz
- E4438C - 506 - 250 kHz a 6 GHz
- E4438C - 001 - Generador de banda base interno (memoria de 8 MSa)
- E4438C - 002 - Generador de banda base interno (memoria de 32 MSa)
- E4438C - 005 - Almacenamiento no volátil de formas de onda de 6 GB
- E4438C - UNB - Alta potencia de salida con atenuador mecánico
- E4438C - UNJ - Rendimiento mejorado de ruido de fase
- E4438C - 1E5 - Base de tiempos de alta estabilidad
- E4438C - UN7 - Analizador interno de tasa de error de bit (BER)
- E4438C - 300 - Prueba BER en bucle para estaciones base GSM/EDGE
- E4438C - 1EM - Todos los conectores del panel frontal trasladados a la parte trasera
- E4438C - 400 - Personalidad de firmware para generación de señales 3GPP W-CDMA (FDD)
- E4438C - 401 - Personalidad de firmware para generación de señales cdma2000 y IS-95-A
- E4438C - 402 - Personalidad de firmware para generación de señales TDMA (GSM/EDGE/NADC/PDC/PHS/TETRA/DECT)
- E4438C - 403 - Personalidad de firmware para generación de ruido calibrado
- E4438C - 409 - Personalidad de firmware para generación de señales GPS
- E4438C - 404 - Personalidad de software Signal Studio 1xEV-DO
- E4438C - 405 - Personalidad de software Signal Studio 802.11b WLAN
- E4438C - 406 - Personalidad de software Signal Studio Bluetooth
- E4438C - 408 - Personalidad de software Signal Studio multitono mejorado
- E4438C - 410 - Personalidad de software Signal Studio 802.11a WLAN
- E4438C - 411 - Personalidad de software Signal Studio TD-SCDMA (TSM)
El generador de señales Keysight (Agilent) E4438C ofrece un rango de frecuencia de 250 kHz a 3 GHz y una potencia de salida de hasta +17 dBm. Admite un ancho de banda de modulación RF de hasta 160 MHz y diversos tipos de modulación: FSK, MSK, PSK, QAM, I/Q personalizado, AM, FM y pulsos. Incluye barridos de frecuencia y potencia en modo paso a paso y por lista.
Es ideal para pruebas avanzadas de sistemas RF en entornos de I+D y producción.
Testwall puede suministrar el Keysight (Agilent) E4438C usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento con fiabilidad y calidad de servicio excepcionales. Contáctenos si necesita calibración o reparación del Keysight (Agilent) E4438C.
Opciones y configuraciones
- Rango de frecuencia: 250 kHz a 3 GHz (Opc. 503)
- Potencia de salida: -136 a +13 dBm (+17 dBm con Opc. UNB) a 1 GHz (típ.)
- Ruido de fase SSB: -118 dBc/Hz a 1 GHz, 20 kHz offset (típ.); < -130 dBc/Hz con Opc. UNJ (-134 dBc/Hz típ.)
- Ancho de banda de modulación: 100 MSa/s interno arbitraria, 8 MSa (Opc. 601) o 64 MSa (Opc. 602)
- Envejecimiento de base de tiempo: < ±1 ppm por año estándar, < ±0,1 ppm por año con Opc. 1E5 o UNJ
- Conector de salida RF: tipo N hembra, panel frontal (panel trasero con Opc. 1EM)
