Keysight (Agilent) 81104A
| Atributo | Valor |
|---|---|
| Canales | 1 o 2 (81105A salida módulos) |
| Ancho de pulso | 6,25 ns a periodo - 6,25 ns |
| Tiempos de transición | 3 ns a 200 ms |
| Resolución temporal | 5 ps |
| Retardo | 0 a periodo - 12,5 ns |
| Frecuencia de repetición | hasta 80 MHz (12,5 ns a 999,5 s) |
| Amplitud | 100 mVpp a 10 Vpp (50 Ω), hasta 20 Vpp (1 kΩ source) |
| Jitter | 0,001% + 15 ps RMS (PLL), 0,01% + 15 ps RMS (VCO) |
| Memoria de patrones | 16 kbit por canal, PRBS 2^n - 1, n = 7 a 14 |
| Impedancia de salida | 50 Ω o 1 kΩ |
| Conector de salida | BNC |
| Interfaces | GPIB |
| Dimensiones (An × Al × P) | 426 × 89 × 521 mm |
| Peso | 9,2 kg |

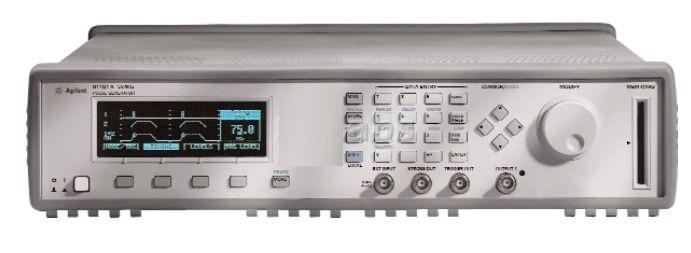

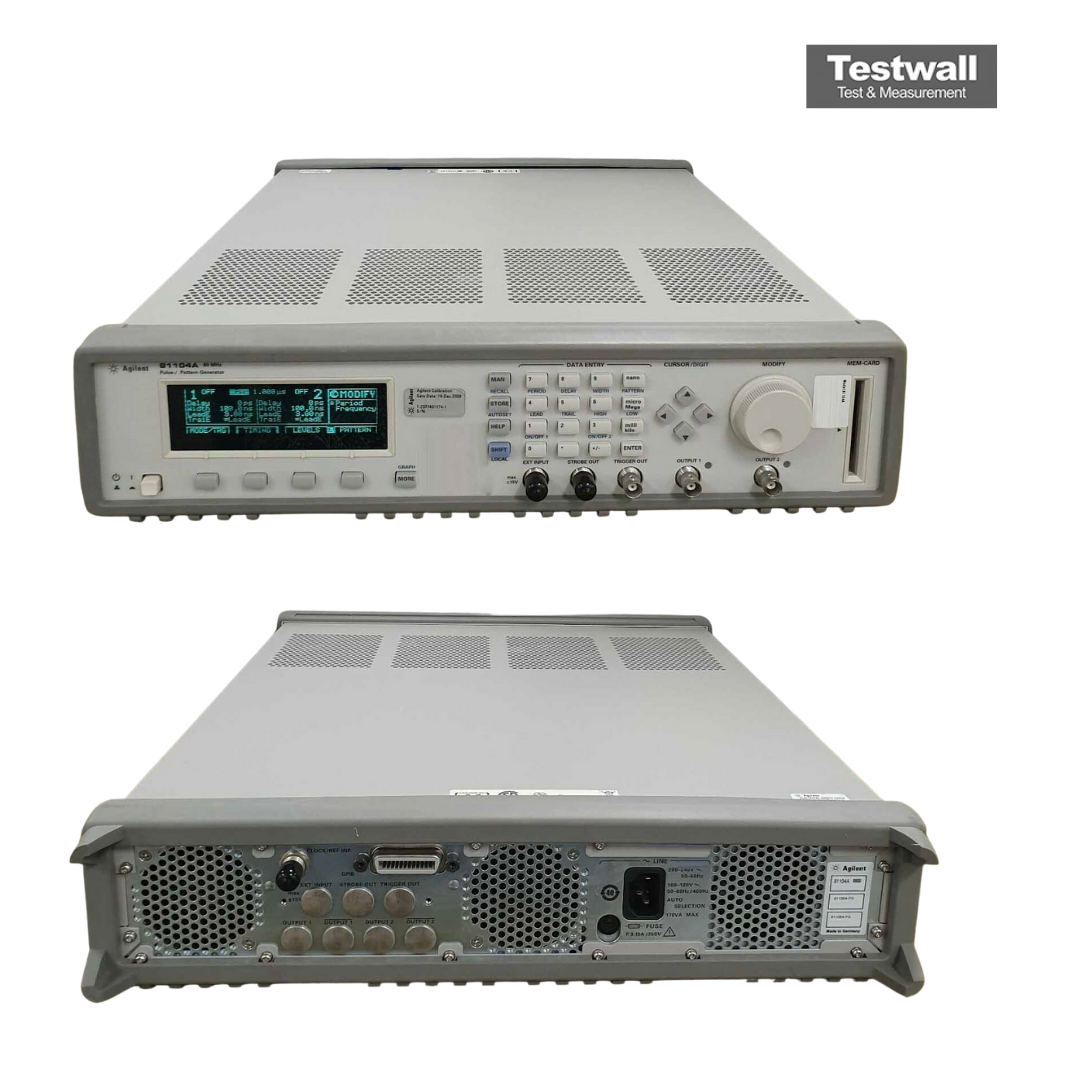

El generador de patrones de pulsos Keysight (Agilent) 81104A opera hasta 80 MHz y admite uno o dos módulos de salida 81105A para operación de canal único o doble. Mejora el rendimiento del 81101A con generación de patrones RZ/NRZ de hasta 16 kbit por canal e incluye un canal strobe NRZ seleccionable para disparo flexible o como fuente de patrón secundaria. Los modos channel‑add y fuente 1000 Ω cubren hasta 60 MHz, con velocidad combinada de unos 15 MHz.
Diseñado para pruebas avanzadas, ofrece modos de pulso, ráfaga y patrón con tiempos de transición variables y salidas BNC single‑ended — perfecto para simular glitches, probar circuitos de recuperación de reloj o generar códigos de 3 o 4 niveles.
Testwall puede suministrar el Keysight (Agilent) 81104A usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración opcional o reparación del Keysight (Agilent) 81104A.
