Keysight (Agilent)

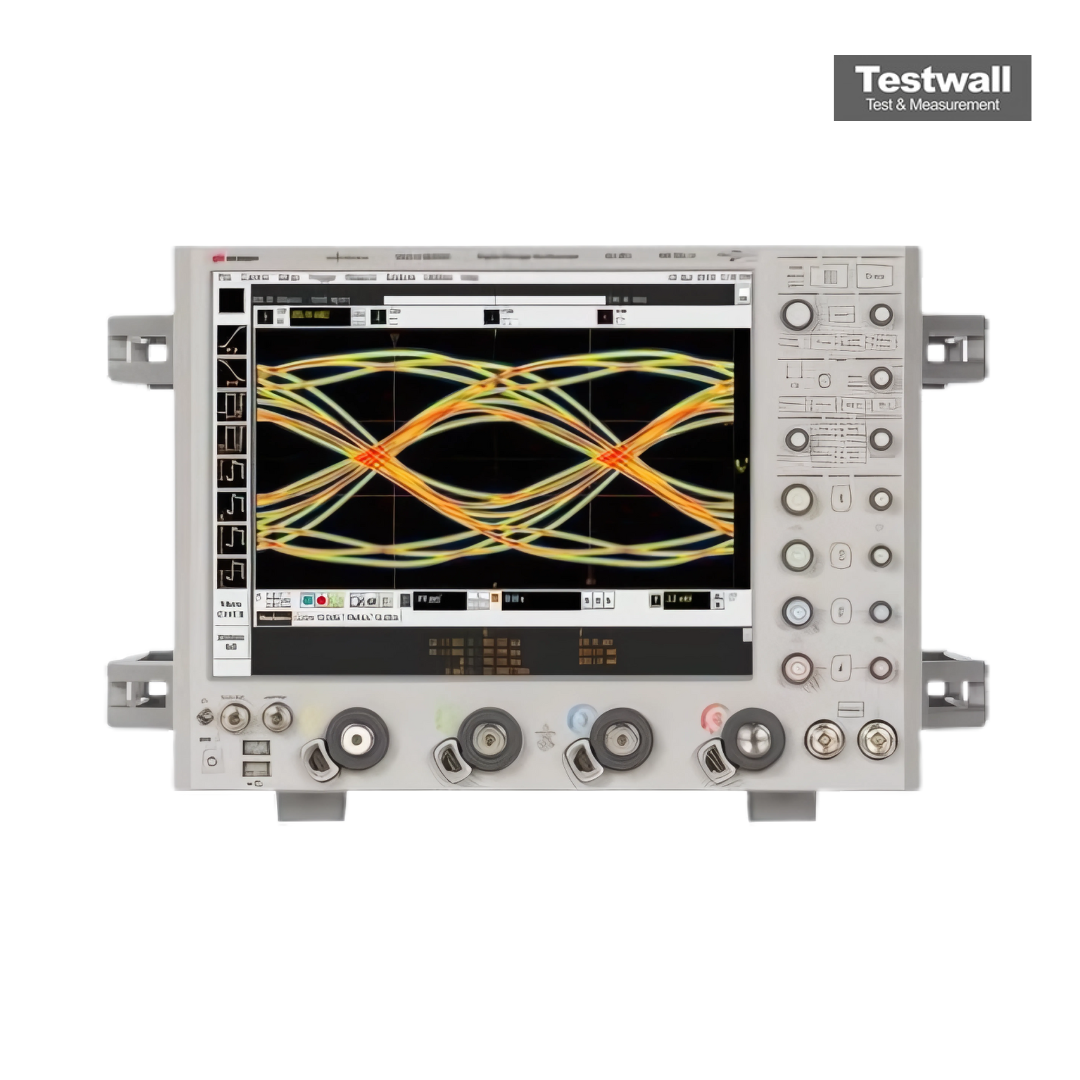

Keysight (Agilent) DSAX96204Q
2 Ch 63 GHz/ 4 Ch 33GHz Digital Signal Analyzer
63 GHz Ancho de banda
160 GSa/s Tasa de muestreo
4 canales analógicos Número de canales
8 bits (hasta 10 bits en modo de alta resolución) Resolución vertical
hasta 2 Gpts por canal Profundidad de memoria

| Atributo | Valor |
|---|---|
| Ancho de banda | 63 GHz |
| Tasa de muestreo | 160 GSa/s |
| Número de canales | 4 canales analógicos |
| Resolución vertical | 8 bits (hasta 10 bits en modo de alta resolución) |
| Profundidad de memoria | hasta 2 Gpts por canal |
| Pantalla | Pantalla táctil capacitiva de 15,6 pulgadas |
| Sistema operativo | Windows 10 |
| Tasa de actualización de forma de onda | hasta 1.000.000 formas de onda por segundo |
| Impedancia de entrada | 50 Ω |
| Interfaces de conectividad | USB, LAN (LXI), PCIe, GPIB (opcional) |
Keysight (Agilent) DSAX96204Q Options:
- DSAX96204Q - 050 - Memory 50 Mpts/ch (standard on DSA)
- DSAX96204Q - 100 - Memory 100 Mpts/ch
- DSAX96204Q - 200 - Memory 200 Mpts/ch
- DSAX96204Q - 500 - Memory 500 Mpts/ch
- DSAX96204Q - 01G - Memory 1 Gpts/ch
- DSAX96204Q - 02G - Memory 2 Gpts/ch
- DSAX96204Q - 801 - Removable solid-state drive
- DSAX96204Q - 805 - GPIB interface card
- DSAX96204Q - 820 - DVD-RW drive
- DSAX96204Q - N2834A - MSO upgrade (16 digital channels)
- DSAX96204Q - 1CM - Rack-mount kit
- DSAX96204Q - A6J - ANSI Z540 compliant calibration
- DSAX96204Q - N5400A - EZJIT Plus jitter analysis
- DSAX96204Q - N8823A - EZJIT Complete jitter analysis
- DSAX96204Q - E2688A - High-speed serial data analysis with clock recovery
- DSAX96204Q - N5461A - Serial data equalisation
- DSAX96204Q - N5465A - InfiniiSim de-embedding
- DSAX96204Q - N8827A - PAM-4 analysis
- DSAX96204Q - N5414B - InfiniiScan software triggering
- DSAX96204Q - N2809A - PrecisionProbe calibration
- DSAX96204Q - N5391A - I²C/SPI protocol decode
- DSAX96204Q - N8803A - CAN/LIN/FlexRay protocol decode
- DSAX96204Q - N5463A - PCI Express protocol decode
- DSAX96204Q - N5464A - USB 2.0 protocol decode
El Keysight (Agilent) DSAX96204Q ofrece 63 GHz en dos canales o 33 GHz en cuatro, con 160/80 GSa/s y memoria de hasta 2 Gpts.
Bajo jitter/ruido, corrección PrecisionProbe, soporte MATLAB y apps de conformidad.
Testwall puede suministrar el Keysight (Agilent) DSAX96204Q usado. Contáctenos para calibración o reparación.
