Manufacturer Logo
Keysight (Agilent)

Keysight (Agilent) DSO9254A

Oscilloscope, 2.5 GHz 4 Ch., 20 GSa/s
2.5 GHz Ancho de banda
4 Número de canales
20 GSa/s Tasa de muestreo máxima
1 Gpunto (estándar) Profundidad de memoria
8 bits Resolución vertical
Atributo Valor
Ancho de banda 2.5 GHz
Número de canales 4
Tasa de muestreo máxima 20 GSa/s
Profundidad de memoria 1 Gpunto (estándar)
Resolución vertical 8 bits
Rango de escala vertical 1 mV/div a 1 V/div
Base de tiempos (rango horizontal) 500 ps/div a 20 s/div
Pantalla Pantalla táctil LCD de 15 pulgadas (WXGA)
Impedancia de entrada 50 Ω / 1 MΩ seleccionable
Interfaz y conectividad USB, LAN (LXI), GPIB (opcional)
Keysight (Agilent) DSO9254A Options:
  • DSO9254A - 50M - Memory 50 Mpts/ch
  • DSO9254A - 100 - Memory 100 Mpts/ch
  • DSO9254A - 200 - Memory 200 Mpts/ch
  • DSO9254A - 500 - Memory 500 Mpts/ch
  • DSO9254A - N2901E - DSO to MSO upgrade
  • DSO9254A - 801 - Removable solid-state drive
  • DSO9254A - 001 - RS-232/UART trigger and decode
  • DSO9254A - 002 - EZJIT jitter analysis
  • DSO9254A - 003 - High-speed serial data analysis with clock recovery
  • DSO9254A - 004 - EZJIT Plus jitter analysis
  • DSO9254A - 005 - USB trigger and decode
  • DSO9254A - 006 - PCI Express 1.1 trigger and decode
  • DSO9254A - 007 - I²C/SPI trigger and decode
  • DSO9254A - 008 - CAN/LIN/CAN FD/FlexRay trigger and decode
  • DSO9254A - 009 - InfiniiScan event identification
  • DSO9254A - 010 - User-defined function
  • DSO9254A - 015 - Power measurement application
  • DSO9254A - 019 - MIPI D-PHY trigger and decode
  • DSO9254A - 021 - Ethernet compliance
  • DSO9254A - 032 - DDR2/LPDDR2 compliance
  • DSO9254A - 033 - DDR3 compliance
  • DSO9254A - 070 - EZJIT Complete jitter analysis
Formulario de calibración Keysight (Agilent) DSO9254A

Formulario de reparación Keysight (Agilent) DSO9254A
Maximum file size: 40MB

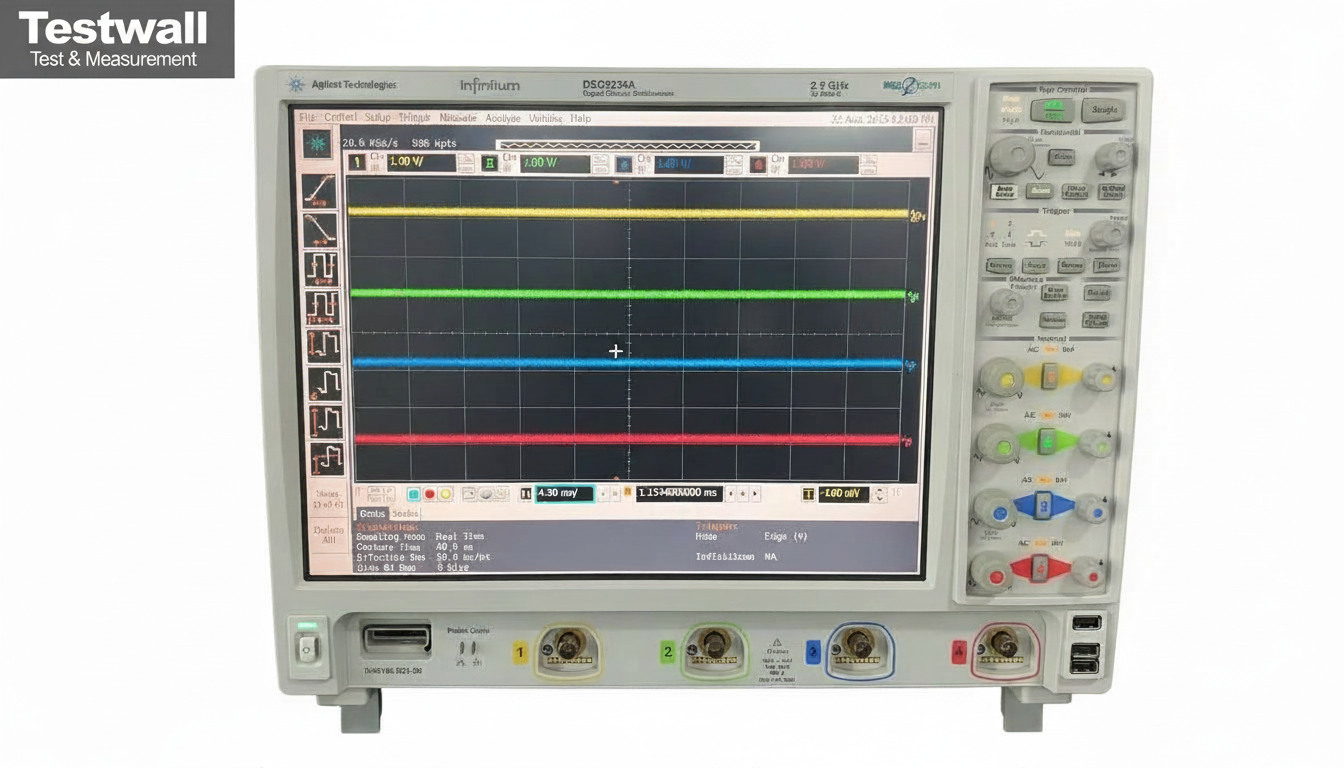

El Keysight (Agilent) DSO9254A es un osciloscopio de 2,5 GHz con 4 canales analógicos, tasa de muestreo de 20 GSa/s y memoria de 20 Mpts por canal, ampliable a 1 Gpts. Combina funciones de osciloscopio, analizador lógico y de protocolos en un equipo compacto de 26 libras con pantalla XGA de 15”.

Ideal para depurar sistemas complejos, el DSO9254A admite I²C, SPI, RS-232, USB 2.0 y más, con software personalizable para análisis de jitter, visualización de protocolos y pruebas de conformidad.

Testwall puede suministrar el Keysight (Agilent) DSO9254A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente para calibración o reparación del Keysight (Agilent) DSO9254A.
