Keysight (Agilent)

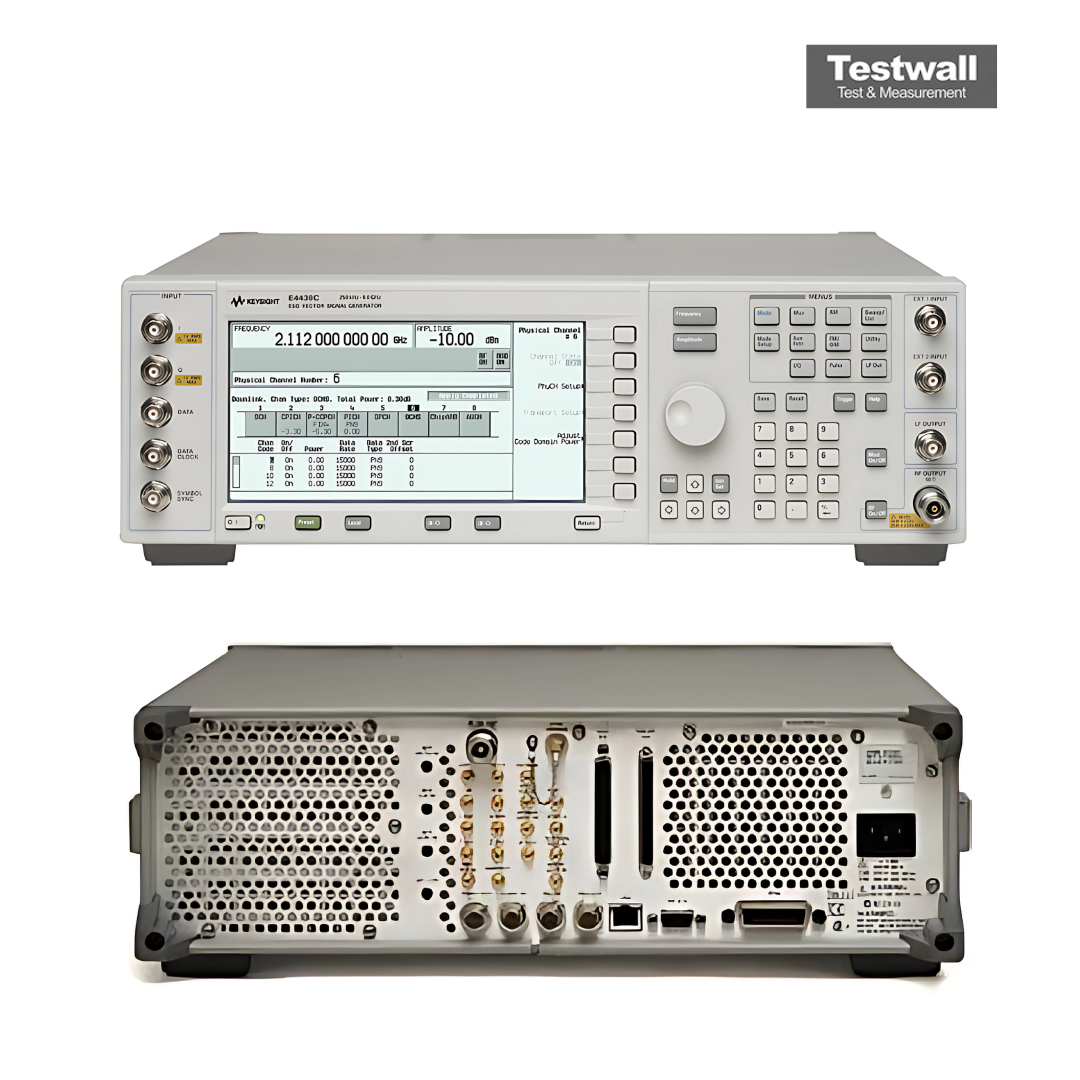

Keysight (Agilent) E4438C
250 kHz - 6GHz Signal Generator
0,01 Hz Resolución de frecuencia
< -30 dBc (típ.) Armónicos
< 9 ms (espec.) Velocidad de conmutación
GPIB, LAN, RS-232 Interfaces
426 × 133 × 432 mm Dimensiones (An × Al × P)
| Atributo | Valor |
|---|---|
| Resolución de frecuencia | 0,01 Hz |
| Armónicos | < -30 dBc (típ.) |
| Velocidad de conmutación | < 9 ms (espec.) |
| Interfaces | GPIB, LAN, RS-232 |
| Dimensiones (An × Al × P) | 426 × 133 × 432 mm |
| Rango de frecuencia | 250 kHz a 1, 2, 3, 4 o 6 GHz |
| Potencia de salida | -136 a +13 dBm a 1 GHz (típ.) |
| Ruido de fase SSB | -118 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q, de banda ancha AM, AWGN |
| Precisión de nivel | ±0,5 dB a 2 GHz, ±0,7 dB a 4 GHz, ±0,8 dB a 6 GHz (espec.) |
| Ancho de banda de modulación | 100 MSa/s interno arbitraria, 8 MSa o 64 MSa (según la configuración) |
| Modos de barrido | barrido por pasos, modo lista, barrido de potencia |
| Conector de salida RF | tipo N hembra, panel frontal |
| Peso | < 16 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| E4438C-501 | 250 kHz a 1 GHz | Generador de señales vectorial |
| E4438C-502 | 250 kHz a 2 GHz | Generador de señales vectorial |
| E4438C-503 | 250 kHz a 3 GHz | Generador de señales vectorial |
| E4438C-504 | 250 kHz a 4 GHz | Generador de señales vectorial |
| E4438C-506 | 250 kHz a 6 GHz | Generador de señales vectorial |
Keysight Technologies E4438C Options:
- E4438C - 501 - Frequency range 250 kHz to 1 GHz
- E4438C - 502 - Frequency range 250 kHz to 2 GHz
- E4438C - 503 - Frequency range 250 kHz to 3 GHz
- E4438C - 504 - Frequency range 250 kHz to 4 GHz
- E4438C - 506 - Frequency range 250 kHz to 6 GHz
- E4438C - 001 - Internal baseband generator (8 Msamples memory)
- E4438C - 002 - Internal baseband generator (32 Msamples memory)
- E4438C - 005 - 6 Gbyte non-volatile waveform storage
- E4438C - UNB - High output power with mechanical attenuator
- E4438C - UNJ - Enhanced phase noise performance
- E4438C - 1E5 - High-stability time base
- E4438C - UN7 - Internal bit-error-rate analyzer
- E4438C - 300 - GSM/EDGE basestation loopback BER test capability
- E4438C - 1EM - Move all front panel connectors to rear
- E4438C - 400 - 3GPP W-CDMA (FDD) signal generation firmware personality
- E4438C - 401 - cdma2000 and IS-95-A signal generation firmware personality
- E4438C - 402 - TDMA (GSM/EDGE/NADC/PDC/PHS/TETRA/DECT) signal generation firmware personality
- E4438C - 403 - Calibrated noise signal generation firmware personality
- E4438C - 409 - GPS signal generation firmware personality
- E4438C - 404 - 1xEV-DO Signal Studio software personality
- E4438C - 405 - 802.11b WLAN Signal Studio software personality
- E4438C - 406 - Bluetooth Signal Studio software personality
- E4438C - 408 - Enhanced multitone Signal Studio software personality
- E4438C - 410 - 802.11a WLAN Signal Studio software personality
- E4438C - 411 - TD-SCDMA (TSM) Signal Studio software personality
El generador de señales vectoriales Keysight (Agilent) E4438C ESG ofrece una generación de señales RF de alto rendimiento con capacidades avanzadas de banda base, ideal para pruebas inalámbricas complejas. Cubre frecuencias desde 250 kHz hasta 6 GHz con una resolución de 0,01 Hz, admite una potencia de salida de +17 dBm y un ancho de banda de modulación RF de 160 MHz.
Esta plataforma flexible incluye un generador de banda base interno con un ancho de banda de 80 MHz, procesamiento I/Q en tiempo real y una memoria de reproducción de 64 MSa. Admite una amplia gama de modulaciones—AM, FM, ØM, pulso, ASK, FSK, PSK, QAM—y formatos de señal como GSM, WLAN, W-CDMA y DVB. Equipado con LAN 10BaseT, GPIB, SCPI y controladores IVI-COM, es completamente programable y compatible hacia atrás.
Testwall puede suministrar el Keysight (Agilent) E4438C usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) E4438C.
Opciones y configuraciones
- Rango de frecuencia: 250 kHz a 1, 2, 3, 4 o 6 GHz (Opc. 501/502/503/504/506)
- Potencia de salida: -136 a +13 dBm (+17 dBm con Opc. UNB) a 1 GHz (típ.)
- Ruido de fase SSB: -118 dBc/Hz a 1 GHz, 20 kHz offset (típ.); < -130 dBc/Hz con Opc. UNJ (-134 dBc/Hz típ.)
- Ancho de banda de modulación: 100 MSa/s interno arbitraria, 8 MSa (Opc. 601) o 64 MSa (Opc. 602)
- Envejecimiento de base de tiempo: < ±1 ppm por año estándar, < ±0,1 ppm por año con Opc. 1E5 o UNJ
- Conector de salida RF: tipo N hembra, panel frontal (panel trasero con Opc. 1EM)
