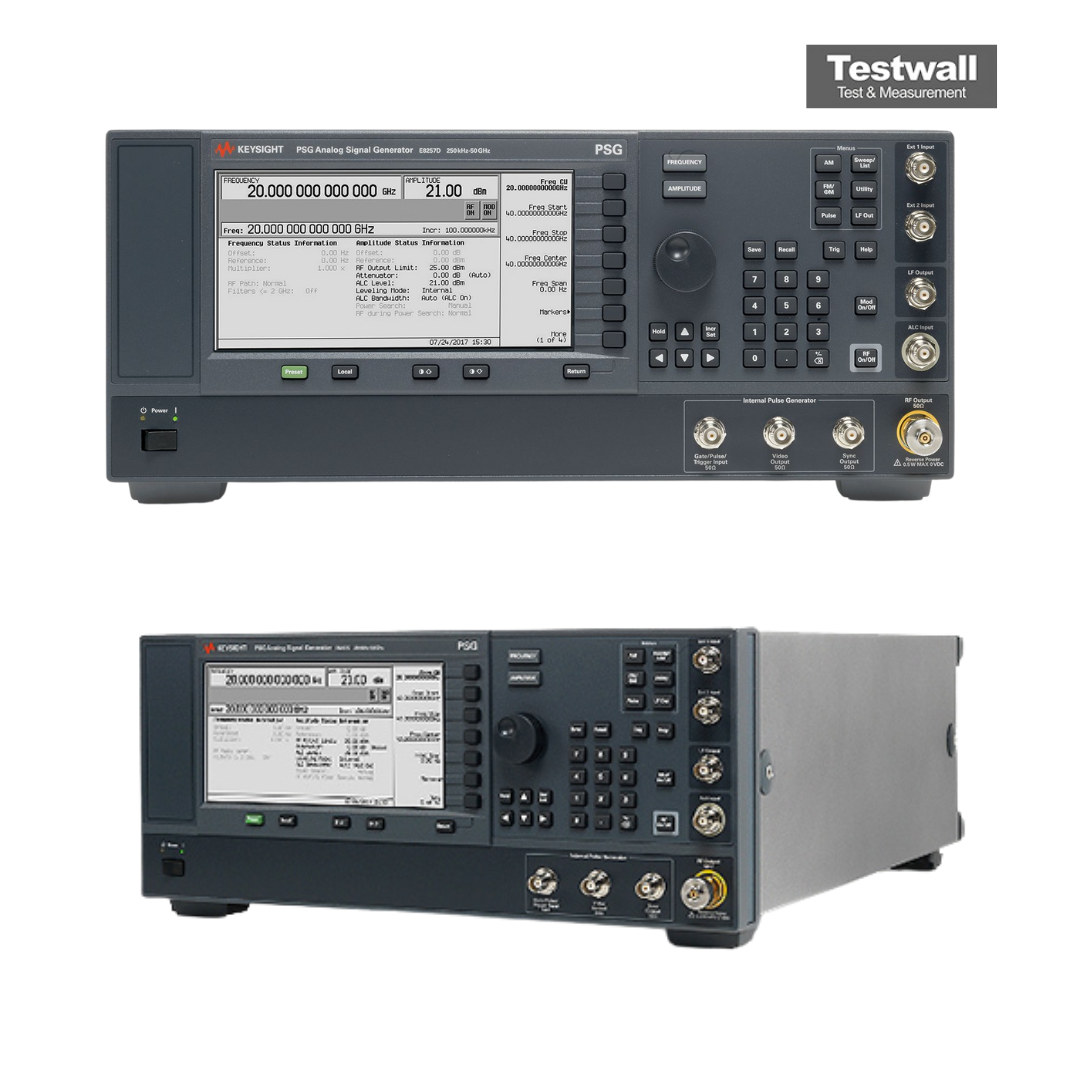

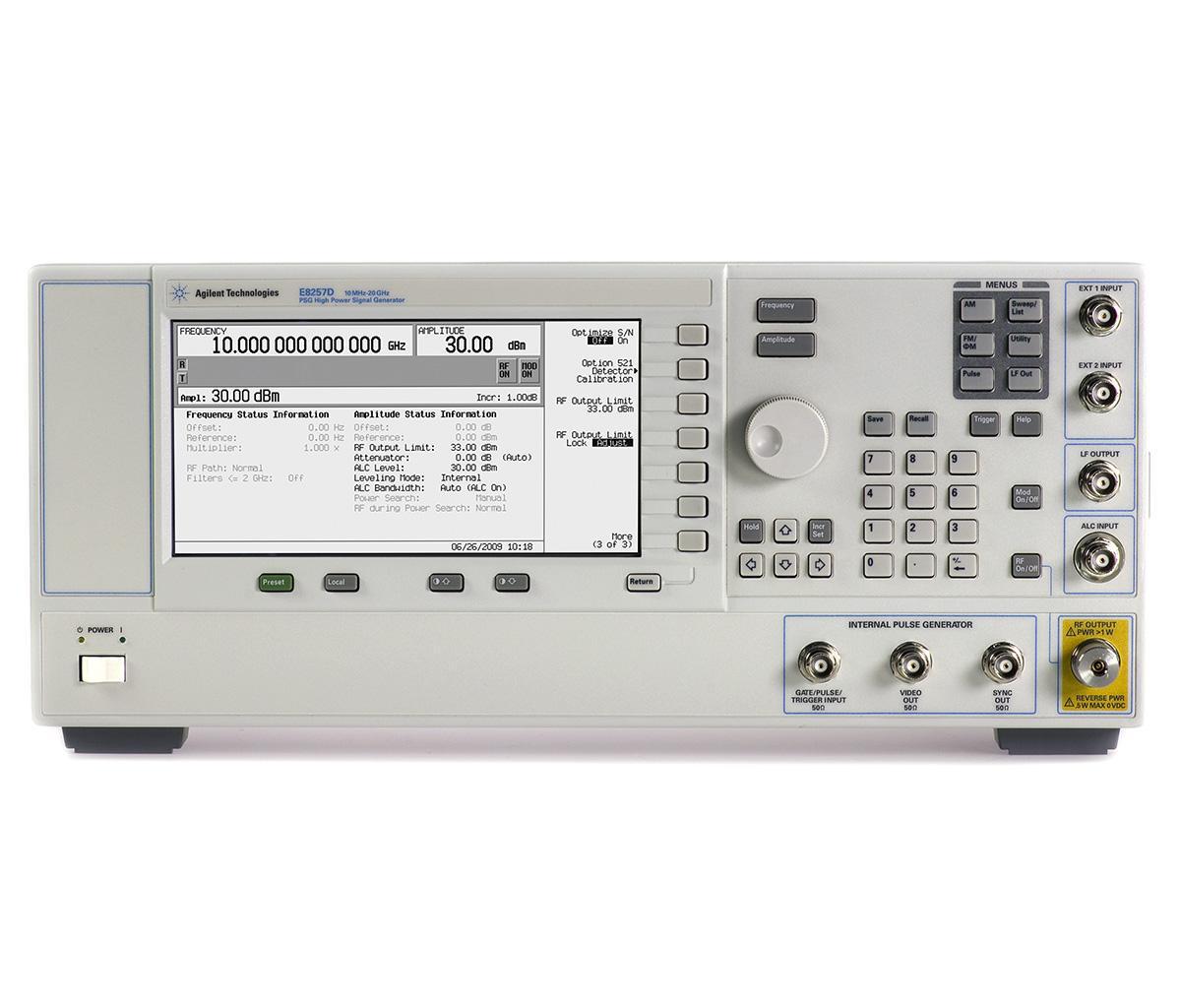

Keysight (Agilent) E8257D
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 100 kHz a 40 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Velocidad de conmutación | < 11 ms (típ.) |
| Envejecimiento de base de tiempo | 10 MHz, ±3 × 10⁻⁸ por año |
| Interfaces | GPIB, LAN, RS-232 |
| Potencia de salida | -20 a +15 dBm; hasta +28 dBm (según la configuración) |
| Ruido de fase SSB | -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.) |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB a 250 kHz a 2 GHz, ±0,8 dB a 2 a 20 GHz (espec.) |
| Armónicos | < -55 dBc a 2 a 20 GHz (espec.) |
| Espurias no armónicas | < -80 dBc a 250 MHz a 1 GHz, > 3 kHz offset (espec.) |
| Modos de barrido | barrido por pasos, modo lista, barrido en rampa, barrido de potencia |
| Conector de salida RF | 3,5 mm macho o tipo N hembra; 2,4 mm macho; 1,85 mm macho (según la configuración) |
| Dimensiones (An × Al × P) | 426 × 178 × 515 mm |
| Peso | < 22 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| E8257D-513 | 100 kHz a 13 GHz | Generador de señales analógico |
| E8257D-520 | 100 kHz a 20 GHz | Generador de señales analógico |
| E8257D-521 | 10 MHz a 20 GHz | Generador de señales analógico |
| E8257D-532 | 100 kHz a 31,8 GHz | Generador de señales analógico |
| E8257D-540 | 100 kHz a 40 GHz | Generador de señales analógico |
| E8257D-550 | 100 kHz a 50 GHz | Generador de señales analógico |
| E8257D-567 | 100 kHz a 67 GHz | Generador de señales analógico |
Keysight (Agilent) E8257D-540 Options:
Options available for the Keysight (Agilent) PSG analog signal generator (E8257D). Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- E8257D - UNT - AM, FM and phase modulation
- E8257D - UNU - Pulse modulation
- E8257D - UNW - Narrow pulse modulation
- E8257D - 007 - Analog ramp sweep
- E8257D - 1E1 - Step attenuator
- E8257D - 1EA - High output power
- E8257D - 1ED - Type-N (f) RF output connector
- E8257D - 1EH - Improved harmonics below 2 GHz
- E8257D - 1EM - RF output moved to rear panel
- E8257D - UNX - Ultra-low phase noise
- E8257D - UNY - Enhanced ultra-low phase noise
- E8257D - 1CM - Rack mount kit
- E8257D - 1CN - Front handle kit
- E8257D - 1CP - Rack mount kit with handles
El generador de señales Keysight (Agilent) E8257D-540 cubre desde 250 kHz hasta 40 GHz, proporcionando una estabilidad de salida excepcional y un rendimiento de ruido de fase líder en la banda Ku. Con alta potencia de salida, precisión de nivel y modos de modulación como AM, FM, PM y pulsos. Este modelo robusto de la serie PSG ofrece un rendimiento destacado en aplicaciones RF exigentes.
Ideal para sistemas de radar, comunicaciones inalámbricas y desarrollo de componentes, el E8257D-540 ofrece amplio rango de frecuencia y fidelidad de señal precisa.
Testwall puede suministrar el Keysight (Agilent) E8257D-540 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos si necesita calibración o reparación del Keysight (Agilent) E8257D-540.
Opciones y configuraciones
- Rango de frecuencia: 100 kHz a 40 GHz (Opc. 540)
- Potencia de salida: -20 a +15 dBm (Opc. 513/520), +11 dBm (Opc. 532/540), +5 dBm (Opc. 550/567); hasta +21 dBm con Opc. 1EU; hasta +28 dBm (Opc. 521); -135 dBm con Opc. 1E1
- Ruido de fase SSB: -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.); -138 dBc/Hz a 1 GHz, 10 kHz offset con Opc. UNY (espec.)
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNU/UNW)
- Modos de barrido: barrido por pasos, modo lista, barrido en rampa (Opc. 007), barrido de potencia
- Conector de salida RF: 3,5 mm macho o tipo N hembra (Opc. 1ED) (Opc. 513/520/521); 2,4 mm macho (Opc. 532/540/550); 1,85 mm macho (Opc. 567)
