Keysight (Agilent) E8267D
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 100 kHz a 31,8 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Velocidad de conmutación | < 16 ms (típ.) |
| Envejecimiento de base de tiempo | 10 MHz, ±3 × 10⁻⁸ por año |
| Interfaces | GPIB, LAN, RS-232 |
| Potencia de salida | hasta +18 dBm a 3,2 a 20 GHz; +14 dBm a 20 a 32 GHz, +12 dBm a 32 a 40 GHz, +10 dBm a 40 a 44 GHz (espec.) |
| Ruido de fase SSB | -110 dBc/Hz a 10 GHz, 20 kHz offset (espec.) |
| Modulación | I/Q, AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB a 250 kHz a 2 GHz (espec.) |
| Armónicos | < -55 dBc a 2 a 20 GHz (espec.) |
| Espurias no armónicas | < -80 dBc a 250 MHz a 1 GHz, > 3 kHz offset (espec.) |
| Ancho de banda de modulación | 80 MHz con externo I/Q (±1 dB, típ.); interno banda base 100 MSa/s, 64 MSa (según la configuración) |
| Modos de barrido | barrido por pasos, modo lista, barrido en rampa, barrido de potencia |
| Conector de salida RF | 3,5 mm macho o tipo N hembra; 2,4 mm macho (según la configuración) |
| Dimensiones (An × Al × P) | 426 × 178 × 515 mm |
| Peso | < 25 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| E8267D-520 | 100 kHz a 20 GHz | Generador de señales vectorial |
| E8267D-532 | 100 kHz a 31,8 GHz | Generador de señales vectorial |
| E8267D-544 | 100 kHz a 44 GHz | Generador de señales vectorial |
Keysight (Agilent) E8267D-532 Options:
Options available for the Keysight (Agilent) PSG vector signal generator (E8267D). Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- E8267D - 601 - Internal baseband generator, 8 MSa memory
- E8267D - 602 - Internal baseband generator, 64 MSa memory
- E8267D - 005 - Internal hard disk for waveform storage
- E8267D - 015 - Wideband external I/Q inputs
- E8267D - 403 - Calibrated AWGN
- E8267D - UNT - AM, FM and phase modulation
- E8267D - UNU - Pulse modulation
- E8267D - UNW - Narrow pulse modulation
- E8267D - UNX - Ultra-low phase noise
- E8267D - 007 - Analog ramp sweep
- E8267D - 1EA - High output power
- E8267D - 1EM - RF output moved to rear panel
- E8267D - 1CM - Rack mount kit
- E8267D - 1CN - Front handle kit
- E8267D - 1CP - Rack mount kit with handles

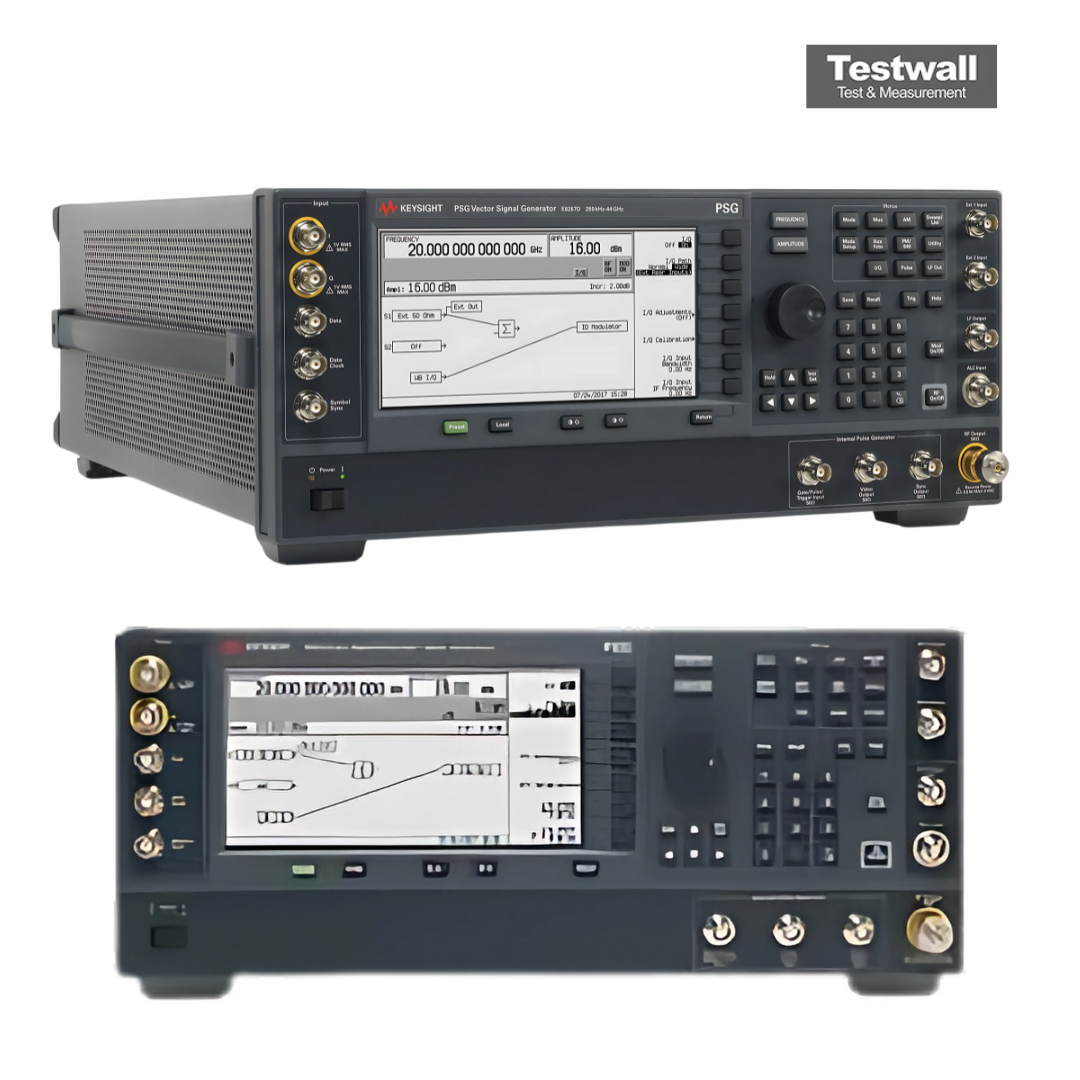

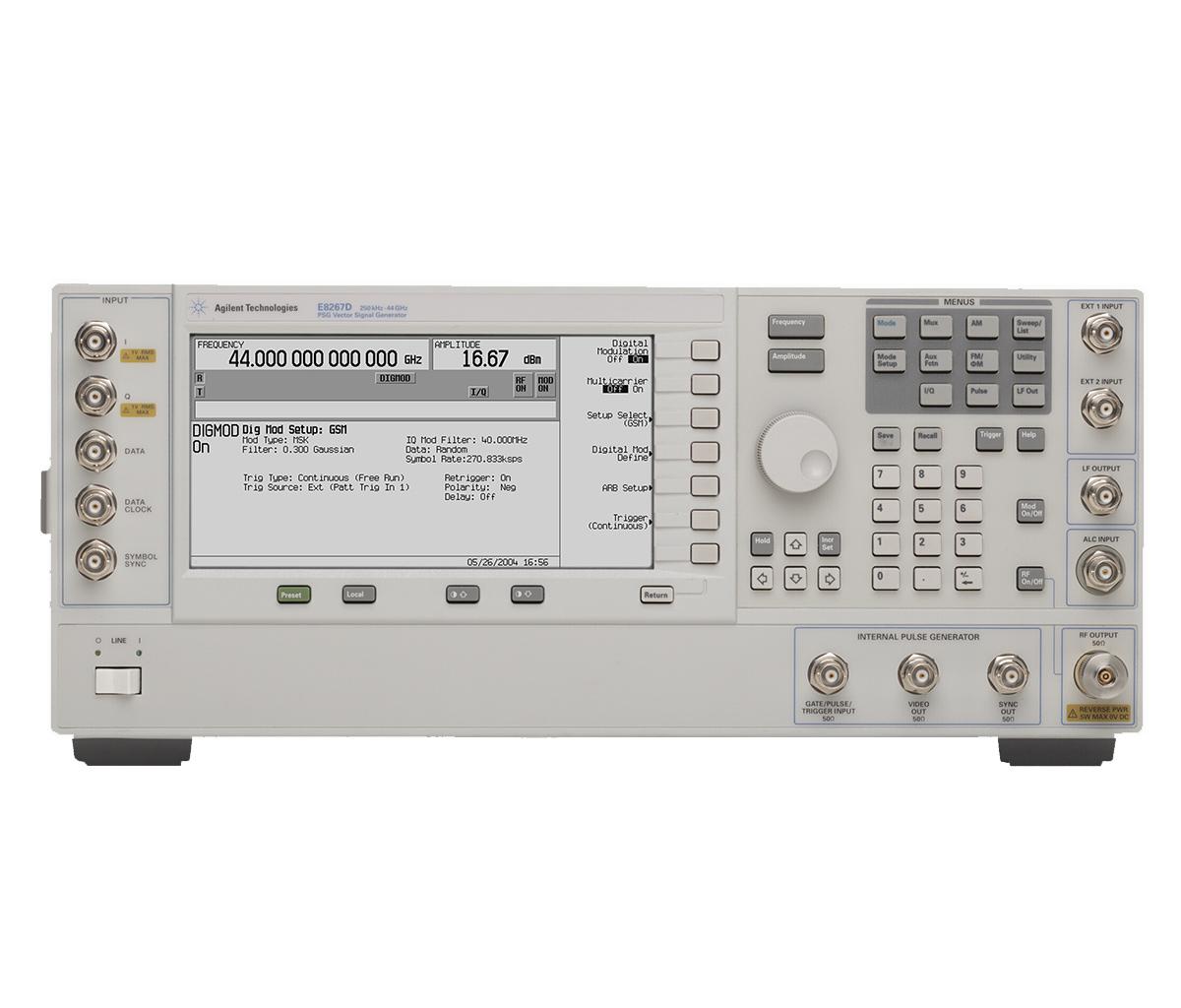

El generador de señales vectoriales Keysight (Agilent) E8267D-532 PSG proporciona generación precisa de señales de 250 kHz a 31,8 GHz con modulación vectorial digital y amplio soporte de banda base. Ofrece alto IP3, ruido de fase muy bajo y distorsión armónica mínima. Modos de barrido: rampa, paso, lista, con oscilador local totalmente sintetizado.
Ideal para pruebas avanzadas de comunicación y aplicaciones de radar, garantizando una emulación de señal precisa y flexible.
Testwall puede suministrar el Keysight (Agilent) E8267D-532 usado, totalmente probado. Con soporte experto y entrega global, Testwall asegura instrumentos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos para calibración o reparación del Keysight (Agilent) E8267D-532.
Opciones y configuraciones
- Rango de frecuencia: 100 kHz a 31,8 GHz (Opc. 532)
- Potencia de salida: hasta +18 dBm a 3,2 a 20 GHz (Opc. 520); +14 dBm a 20 a 32 GHz, +12 dBm a 32 a 40 GHz, +10 dBm a 40 a 44 GHz (Opc. 532/544) (espec.)
- Ruido de fase SSB: -110 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -120 dBc/Hz a 10 GHz, 10 kHz offset con Opc. UNY (espec.)
- Modulación: I/Q, AM, FM, ΦM (Opc. UNT), pulso (Opc. UNU/UNW); PSK, QAM, FSK, MSK con Opc. 602
- Ancho de banda de modulación: 80 MHz con externo I/Q (±1 dB, típ.); 2 GHz con Opc. 016 (nom.); interno banda base 100 MSa/s, 64 MSa (Opc. 602)
- Modos de barrido: barrido por pasos, modo lista, barrido en rampa (Opc. 007), barrido de potencia
- Conector de salida RF: 3,5 mm macho o tipo N hembra (Opc. 1ED) (Opc. 520); 2,4 mm macho (Opc. 532/544)
