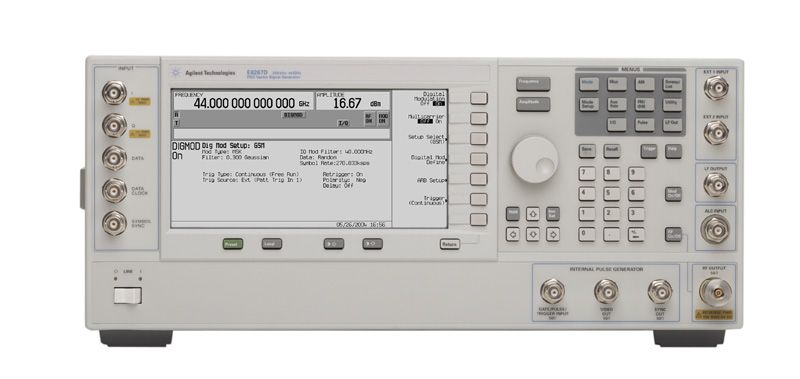

Keysight (Agilent) E8267D
| Atributo | Valor |
|---|---|
| Resolución de frecuencia | 0,001 Hz |
| Velocidad de conmutación | < 16 ms (típ.) |
| Envejecimiento de base de tiempo | 10 MHz, ±3 × 10⁻⁸ por año |
| Interfaces | GPIB, LAN, RS-232 |
| Dimensiones (An × Al × P) | 426 × 178 × 515 mm |
| Rango de frecuencia | 250 kHz (espec.), 100 kHz (nom.) a 20, 31,8 o 44 GHz |
| Potencia de salida | hasta +18 dBm a 3,2 a 20 GHz; +14 dBm a 20 a 32 GHz, +12 dBm a 32 a 40 GHz, +10 dBm a 40 a 44 GHz (espec.) |
| Ruido de fase SSB | -110 dBc/Hz a 10 GHz, 20 kHz offset (espec.) |
| Modulación | I/Q, AM, FM, ΦM, pulso (según la configuración) |
| Precisión de nivel | ±0,6 dB a 250 kHz a 2 GHz (espec.) |
| Armónicos | < -55 dBc a 2 a 20 GHz (espec.) |
| Espurias no armónicas | < -80 dBc a 250 MHz a 1 GHz, > 3 kHz offset (espec.) |
| Ancho de banda de modulación | 80 MHz con externo I/Q (±1 dB, típ.); interno banda base 100 MSa/s, 64 MSa (según la configuración) |
| Modos de barrido | barrido por pasos, modo lista, barrido en rampa, barrido de potencia |
| Conector de salida RF | 3,5 mm macho o tipo N hembra; 2,4 mm macho (según la configuración) |
| Peso | < 25 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| E8267D-520 | 100 kHz a 20 GHz | Generador de señales vectorial |
| E8267D-532 | 100 kHz a 31,8 GHz | Generador de señales vectorial |
| E8267D-544 | 100 kHz a 44 GHz | Generador de señales vectorial |
Keysight (Agilent) E8267D Options:
Options available for the Keysight (Agilent) PSG vector signal generator (E8267D). Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- E8267D - 520 - Frequency range 250 kHz to 20 GHz
- E8267D - 532 - Frequency range 250 kHz to 31.8 GHz
- E8267D - 544 - Frequency range 250 kHz to 44 GHz
- E8267D - 601 - Internal baseband generator, 8 MSa memory
- E8267D - 602 - Internal baseband generator, 64 MSa memory
- E8267D - 005 - Internal hard disk for waveform storage
- E8267D - 015 - Wideband external I/Q inputs
- E8267D - 403 - Calibrated AWGN
- E8267D - UNT - AM, FM and phase modulation
- E8267D - UNU - Pulse modulation
- E8267D - UNW - Narrow pulse modulation
- E8267D - UNX - Ultra-low phase noise
- E8267D - 007 - Analog ramp sweep
- E8267D - 1EA - High output power
- E8267D - 1EM - RF output moved to rear panel
- E8267D - 1CM - Rack mount kit
- E8267D - 1CN - Front handle kit
- E8267D - 1CP - Rack mount kit with handles
El Keysight (Agilent) E8267D PSG es un generador de señales vectoriales de microondas avanzado con modulación I/Q hasta 44 GHz, salida de +23 dBm hasta 20 GHz y ruido de fase de -120 dBc/Hz a 10 GHz. Cuenta con un generador de banda base interno con 2 GHz de ancho de banda de modulación RF, ideal para comunicaciones inalámbricas y aplicaciones aeroespaciales.
Su arquitectura configurable admite modulación AM, FM, de fase y por pulsos, además de formatos I/Q complejos como QAM, PSK y simulaciones de desvanecimiento MIMO.
Testwall puede suministrar el Keysight (Agilent) E8267D PSG usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) E8267D PSG.
Opciones y configuraciones
- Rango de frecuencia: 250 kHz (espec.), 100 kHz (nom.) a 20, 31,8 o 44 GHz (Opc. 520/532/544)
- Potencia de salida: hasta +18 dBm a 3,2 a 20 GHz (Opc. 520); +14 dBm a 20 a 32 GHz, +12 dBm a 32 a 40 GHz, +10 dBm a 40 a 44 GHz (Opc. 532/544) (espec.)
- Ruido de fase SSB: -110 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -120 dBc/Hz a 10 GHz, 10 kHz offset con Opc. UNY (espec.)
- Modulación: I/Q, AM, FM, ΦM (Opc. UNT), pulso (Opc. UNU/UNW); PSK, QAM, FSK, MSK con Opc. 602
- Ancho de banda de modulación: 80 MHz con externo I/Q (±1 dB, típ.); 2 GHz con Opc. 016 (nom.); interno banda base 100 MSa/s, 64 MSa (Opc. 602)
- Modos de barrido: barrido por pasos, modo lista, barrido en rampa (Opc. 007), barrido de potencia
- Conector de salida RF: 3,5 mm macho o tipo N hembra (Opc. 1ED) (Opc. 520); 2,4 mm macho (Opc. 532/544)
