Keysight (Agilent) E8663D
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 100 kHz a 9 GHz |
| Modulación | AM, FM, ΦM, pulso |
| Resolución de frecuencia | 0,001 Hz |
| Armónicos | < -55 dBc a 2 a 9 GHz (espec.) |
| Velocidad de conmutación | < 11 ms (típ.) |
| Potencia de salida | -20 a +15 dBm (según la configuración) |
| Ruido de fase SSB | -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.) |
| Precisión de nivel | ±0,6 dB a 250 kHz a 2 GHz, ±0,8 dB a 2 a 9 GHz (espec.) |
| Espurias no armónicas | < -80 dBc a 1 GHz, > 3 kHz offset (espec.) |
| Modos de barrido | barrido por pasos, modo lista, barrido en rampa, barrido de potencia |
| Envejecimiento de base de tiempo | 10 MHz, ±3 × 10⁻⁸ por año |
| Conector de salida RF | tipo N hembra |
| Interfaces | GPIB, LAN, RS-232 |
| Dimensiones (An × Al × P) | 426 × 178 × 515 mm |
| Peso | < 22 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| E8663D-503 | 100 kHz a 3,2 GHz | Generador de señales analógico |
| E8663D-509 | 100 kHz a 9 GHz | Generador de señales analógico |
Keysight (Agilent) E8663D-509 Options:
Options available for the Keysight (Agilent) E8663D PSG RF analog signal generator. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- E8663D - UNT - AM, FM and phase modulation
- E8663D - UNU - Pulse modulation
- E8663D - UNW - Narrow pulse modulation
- E8663D - 007 - Analog ramp sweep
- E8663D - 1E1 - Step attenuator
- E8663D - 1EA - High output power
- E8663D - 1EH - Improved harmonics below 2 GHz
- E8663D - 1EM - RF output moved to rear panel
- E8663D - 1CM - Rack mount kit
- E8663D - 1CN - Front handle kit
- E8663D - 1CP - Rack mount kit with handles

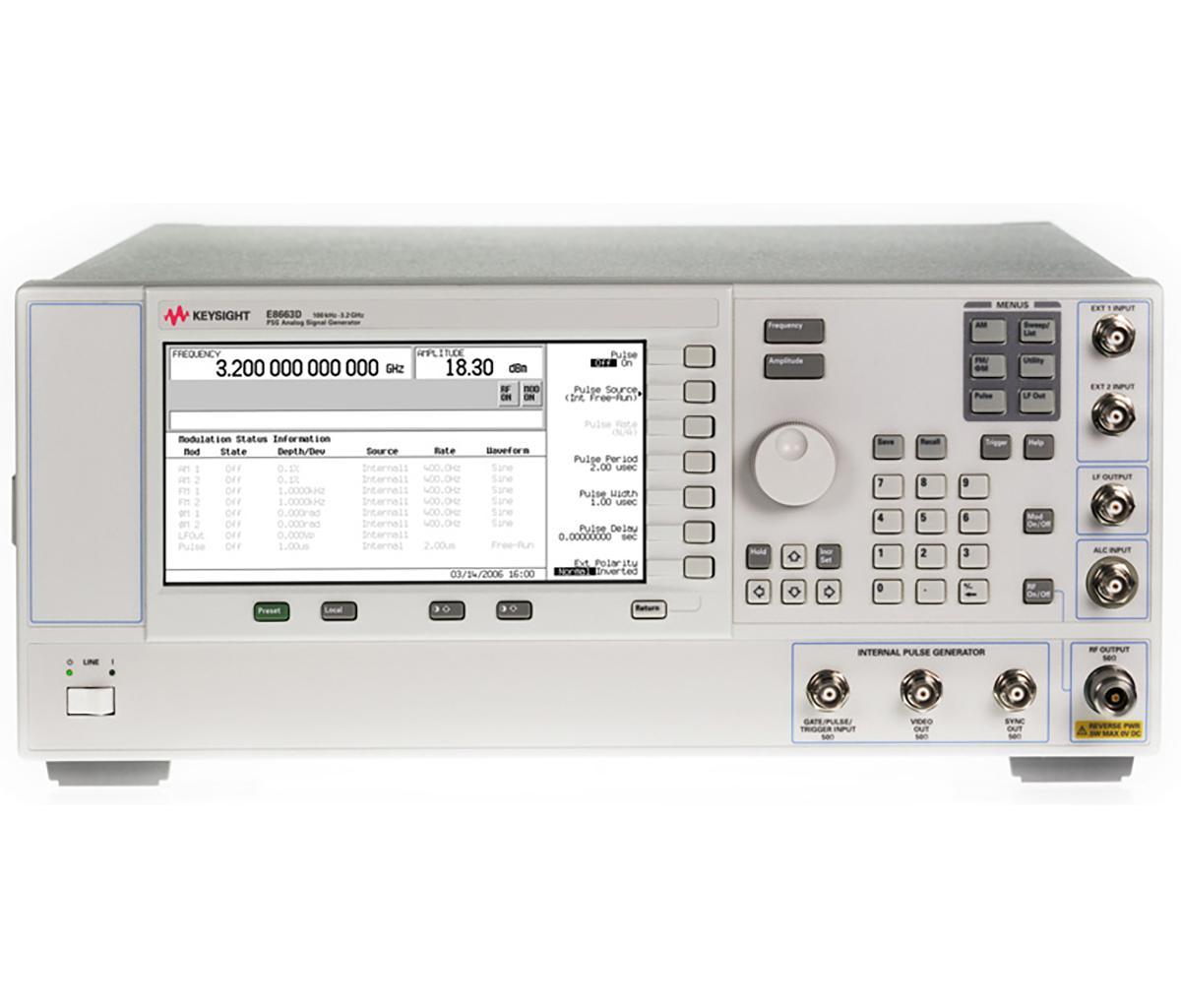

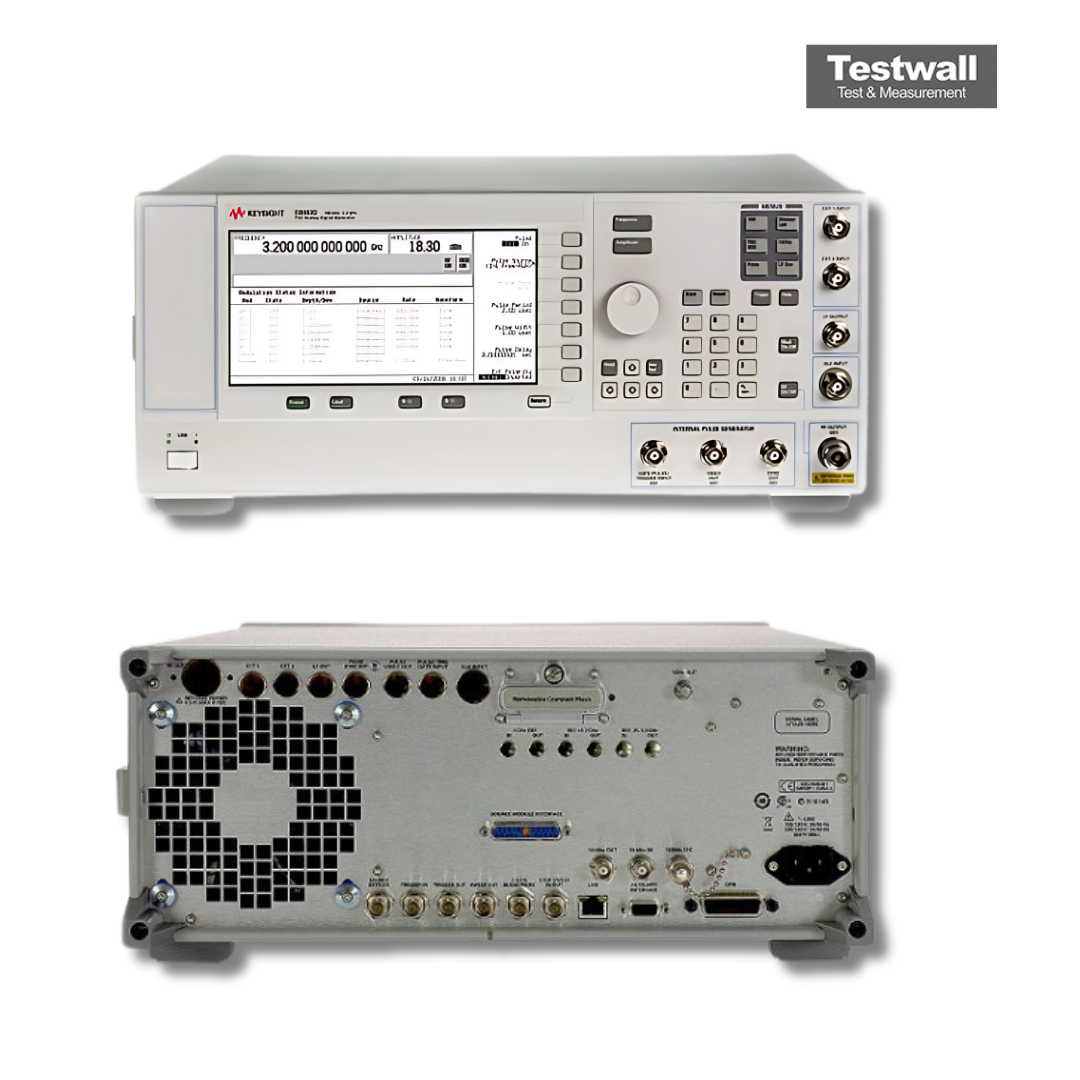

El generador de señales de clase PSG Keysight (Agilent) E8663D-509 proporciona una salida de potencia estable y precisa y bajo ruido de fase, ideal para pruebas RF avanzadas
Ofrece un amplio rango de onda continua y conmutación rápida de frecuencia con soporte para modulaciones AM, FM, PM y por pulsos
Testwall puede suministrar el Keysight (Agilent) E8663D-509 usado, completamente probado
Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio incomparables
Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) E8663D-509.
Opciones y configuraciones
- Rango de frecuencia: 100 kHz a 9 GHz (Opc. 509)
- Potencia de salida: -20 a +15 dBm; hasta +21 dBm con Opc. 1EU (típ.); -135 dBm con Opc. 1E1
- Ruido de fase SSB: -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.); -138 dBc/Hz a 1 GHz, 10 kHz offset con Opc. UNY (espec.)
- Modos de barrido: barrido por pasos, modo lista, barrido en rampa (Opc. 007), barrido de potencia
