Keysight (Agilent)

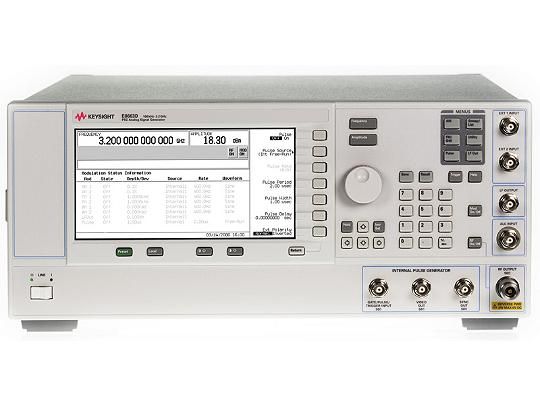

Keysight (Agilent) E8663D
PSG Generador de señales analógico, 100 kHz a 3 o 9 GHz
AM, FM, ΦM, pulso Modulación
0,001 Hz Resolución de frecuencia
< -55 dBc a 2 a 9 GHz (espec.) Armónicos
< 11 ms (típ.) Velocidad de conmutación
10 MHz, ±3 × 10⁻⁸ por año Envejecimiento de base de tiempo
| Atributo | Valor |
|---|---|
| Modulación | AM, FM, ΦM, pulso |
| Resolución de frecuencia | 0,001 Hz |
| Armónicos | < -55 dBc a 2 a 9 GHz (espec.) |
| Velocidad de conmutación | < 11 ms (típ.) |
| Envejecimiento de base de tiempo | 10 MHz, ±3 × 10⁻⁸ por año |
| Rango de frecuencia | 250 kHz (espec.), 100 kHz (nom.) a 3,2 o 9 GHz |
| Potencia de salida | -20 a +15 dBm (según la configuración) |
| Ruido de fase SSB | -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.) |
| Precisión de nivel | ±0,6 dB a 250 kHz a 2 GHz, ±0,8 dB a 2 a 9 GHz (espec.) |
| Espurias no armónicas | < -80 dBc a 1 GHz, > 3 kHz offset (espec.) |
| Modos de barrido | barrido por pasos, modo lista, barrido en rampa, barrido de potencia |
| Conector de salida RF | tipo N hembra |
| Interfaces | GPIB, LAN, RS-232 |
| Dimensiones (An × Al × P) | 426 × 178 × 515 mm |
| Peso | < 22 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| E8663D-503 | 100 kHz a 3,2 GHz | Generador de señales analógico |
| E8663D-509 | 100 kHz a 9 GHz | Generador de señales analógico |
Keysight (Agilent) E8663D Options:
- E8663D - 503 - Frequency range from 100 kHz to 3.2 GHz
- E8663D - 509 - Frequency range from 100 kHz to 9 GHz
- E8663D - 007 - Analog ramp sweep
- E8663D - 008 - 8 GB removable flash memory
- E8663D - 063 - E8663B backwards compatibility option bundle (1EU, 1E1, 1EH, UNX, UNT)
- E8663D - UNX - Ultra low phase noise
- E8663D - UNY - Enhanced ultra low phase noise
- E8663D - UNT - AM, FM, phase modulation, and LF output
- E8663D - UNW - Narrow pulse modulation
- E8663D - 1E1 - Step attenuator
- E8663D - 1EH - Improved harmonics below 2 GHz (low-pass filters)
- E8663D - 1EM - Moves all front panel connectors to the rear panel
- E8663D - 1EU - High output power
- E8663D - 1SM - Scan modulation
- E8663D - 1CN - Front handle kit
- E8663D - 1CM - Rackmount flange kit
- E8663D - 1CP - Rackmount flange and front handle kit
- E8663D - C09 - Move all front panel connectors to the rear panel except for the RF output connector
- E8663D - UK6 - Commercial calibration certificate and test data
- E8663D - A6J - ANSI Z540-1-1994 calibration
- E8663D - AMG - Calibration + uncertainties + guardbanding (accredited)
- E8663D - ABA - Printed copy of the English documentation set
- E8663D - H1S - 1 GHz external frequency reference input and output
- E8663D - HCC - Connections for phase coherency > 250 MHz
- E8663D - HY2 - Enhanced ultra low phase noise level 2
El generador de señales Keysight (Agilent) E8663D ofrece el menor ruido de fase disponible comercialmente, con rendimiento metrológico, alta potencia de salida y precisión de nivel superior. Compatible con modulación AM, FM, ΦM y de pulsos, ideal para caracterización avanzada. Totalmente compatible con sistemas heredados.
Perfecto para pruebas de radar, comunicaciones satelitales y convertidores ADC con bajo ruido de fase.
Testwall puede suministrar el Keysight (Agilent) E8663D usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad incomparable. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) E8663D.
Opciones y configuraciones
- Rango de frecuencia: 250 kHz (espec.), 100 kHz (nom.) a 3,2 o 9 GHz (Opc. 503/509)
- Potencia de salida: -20 a +15 dBm; hasta +21 dBm con Opc. 1EU (típ.); -135 dBm con Opc. 1E1
- Ruido de fase SSB: -130 dBc/Hz a 1 GHz, 20 kHz offset (espec.); -138 dBc/Hz a 1 GHz, 10 kHz offset con Opc. UNY (espec.)
- Modos de barrido: barrido por pasos, modo lista, barrido en rampa (Opc. 007), barrido de potencia
