Keysight (Agilent)

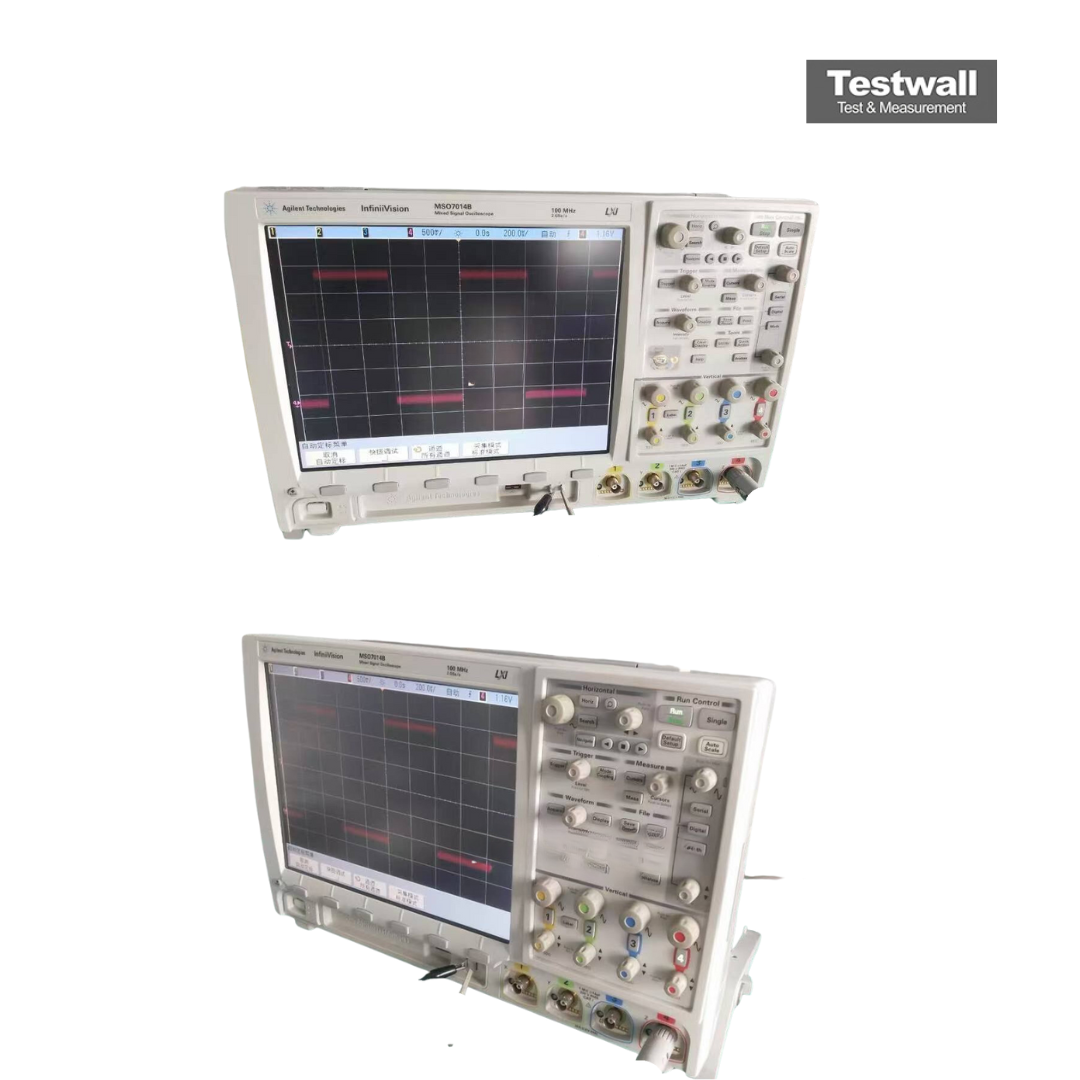

Keysight Technologies MSO7014B
Mixed Signal Oscilloscope, 100 MHz 4 + 16 Ch., 2 GSa/s
100 MHz Ancho de banda
4 canales Canales analógicos
16 canales digitales (lógica mixta) Canales digitales
2 GSa/s Frecuencia de muestreo máxima
8 Mpts por canal Profundidad de memoria
| Atributo | Valor |
|---|---|
| Ancho de banda | 100 MHz |
| Canales analógicos | 4 canales |
| Canales digitales | 16 canales digitales (lógica mixta) |
| Frecuencia de muestreo máxima | 2 GSa/s |
| Profundidad de memoria | 8 Mpts por canal |
| Pantalla | Pantalla LCD a color de 12,1 pulgadas (XGA) |
| Sensibilidad vertical | 1 mV/div a 5 V/div |
| Base de tiempos | 1 ns/div a 50 s/div |
| Tasa de actualización de forma de onda | Hasta 100.000 formas de onda por segundo |
| Interfaces de conectividad | USB, LAN (LXI), GPIB (opcional) |
Keysight (Agilent) MSO7014B Options:
- MSO7014B - 002 - N2871A 10:1 150 MHz passive probe with probe ID (optional with 100 MHz models)
- MSO7014B - SEC - Secure Environment Mode - Provides compliance with National Industrial Security Program Operating Manual (NISPOM) Chapter 8 requirements (factory-installed option only for new purchase)
- MSO7014B - A6J - ANSI Z540 compliant calibration
- MSO7014B - AMS - CAN/LIN automotive triggering and decode (4 and 4+16 channel models only)
- MSO7014B - LSS - I2C/SPI serial decode option (for 4/4+16 channel models only)
- MSO7014B - 232 - RS-232/UART triggering and decode (4 and 4+16 channel models only)
- MSO7014B - SND - I2S Triggering and Decode (4 and 4+16 channel models only)
- MSO7014B - FLX - FlexRay Measurements (4 and 4+16 channel models only)
- MSO7014B - 553 - MIL-STD 1553 Triggering and Decode (4 and 4+16 channel models only)
- MSO7014B - SGM - Segmented memory
- MSO7014B - LMT - Mask limit testing
| Model | MSO7014B |
|---|
El osciloscopio mixto Keysight (Agilent) MSO7014B ofrece un ancho de banda de 100 MHz, muestreo de 2 GSa/s, 4 canales analógicos y 16 digitales, memoria estándar de 8 Mpts y pantalla XGA de 12,1”. Hasta 100.000 formas de onda/s.
Incluye búsqueda automática, memoria segmentada y decodificación serie como I2C, SPI, CAN, etc.
Testwall puede suministrar el Keysight (Agilent) MSO7014B Mixed Signal Oscilloscope usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentación de alto rendimiento con fiabilidad y calidad superior. Contáctenos para reparación o calibración del Keysight (Agilent) MSO7014B Mixed Signal Oscilloscope.
