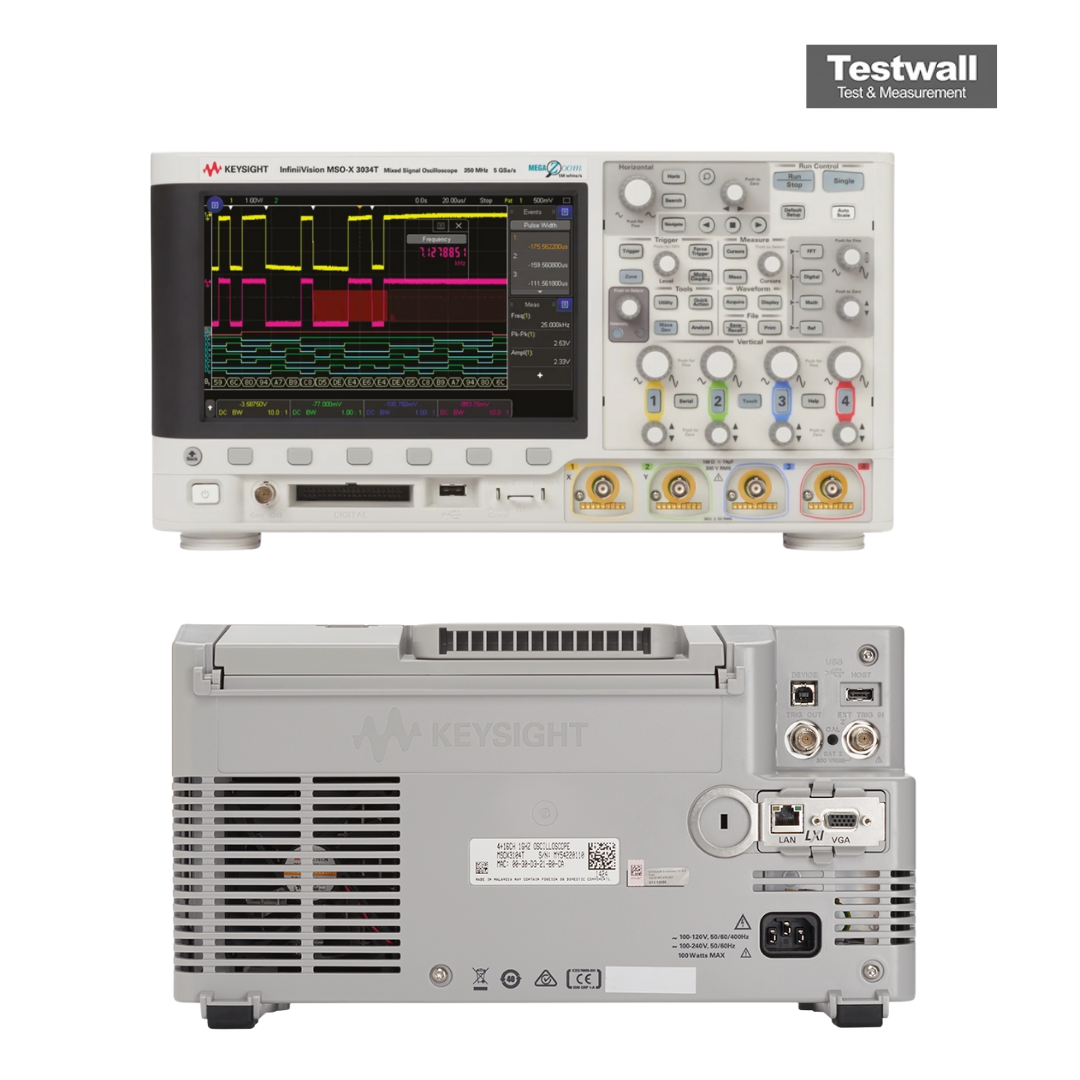

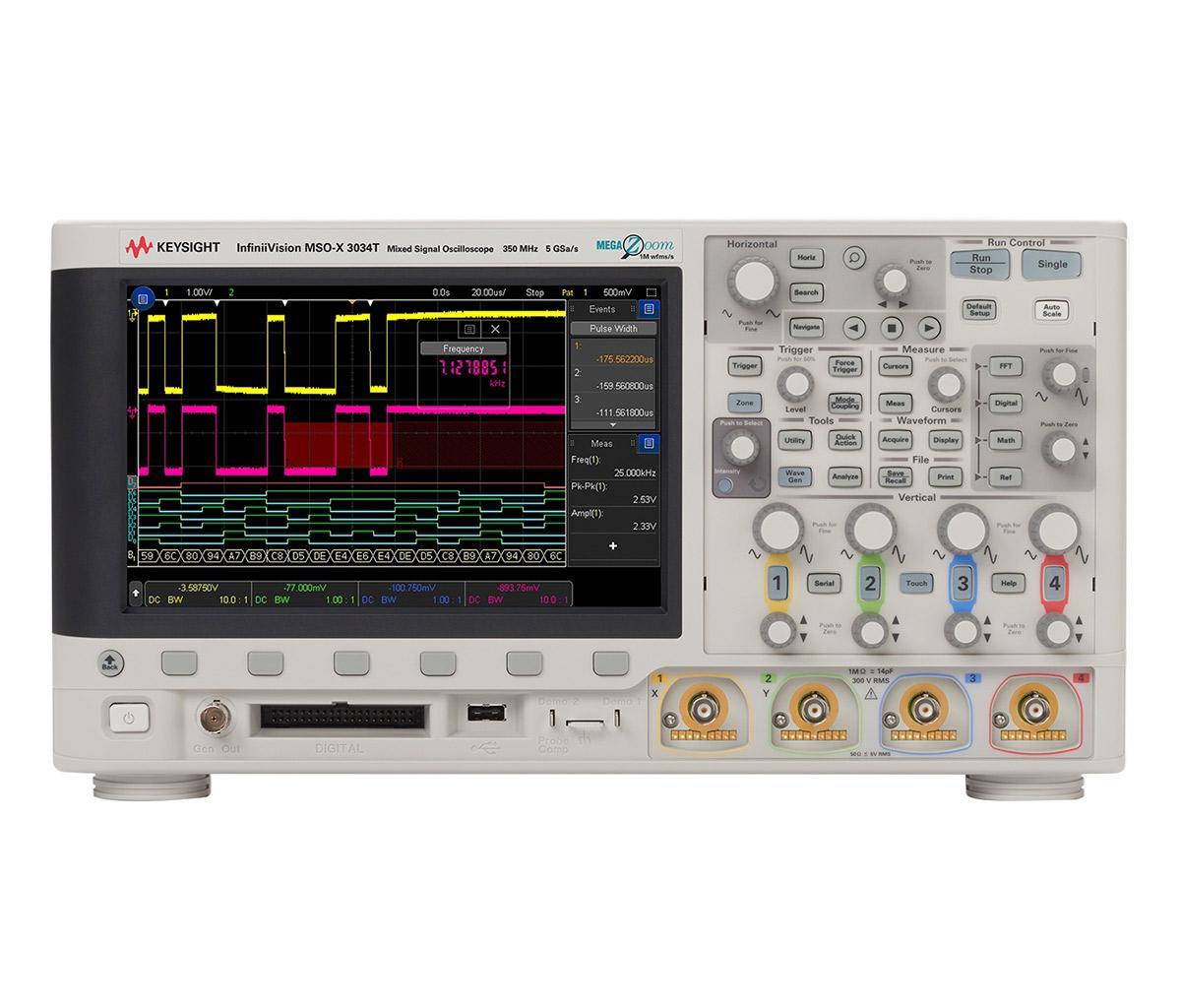

Keysight Technologies MSOX3034T
| Atributo | Valor |
|---|---|
| Ancho de banda | 300 MHz |
| Número de canales analógicos | 4 |
| Canales digitales | 16 |
| Frecuencia de muestreo máxima | 5 GSa/s |
| Profundidad de memoria | 4 Mpuntos |
| Tamaño de pantalla | 8,5 pulgadas WVGA (800 x 480) |
| Tasa de actualización de forma de onda | 1.000.000 formas de onda por segundo |
| Interfaz de conectividad | USB, LAN (LXI), GPIB opcional |
| Funciones de análisis integradas | FFT, análisis de protocolos serie (I2C, SPI, UART, CAN, LIN) |
| Tensión de entrada máxima | 300 V CAT II |
Keysight Technologies MSOX3034T Options:
- MSOX3034T - DSOXT3MSO - MSO upgrade: add 16 digital timing channels (N2756A MSO cable delivered separately)
- MSOX3034T - DSOX3EMBD (-LSS) - Embedded serial triggering and analysis (I²C, SPI)
- MSOX3034T - DSOX3COMP (-232) - Computer serial triggering and analysis (RS232/UART)
- MSOX3034T - DSOXT3SENSOR (-SEN) - Sensor triggering and analysis (SENT)
- MSOX3034T - DSOXT3AUTO (-AMS) - Automotive serial triggering and analysis (CAN/CAN-FD/CAN-dbc/LIN/LIN symbolic)
- MSOX3034T - DSOX3FLEX (-FLX) - FlexRay serial triggering and analysis
- MSOX3034T - DSOX3AUDIO (-SND) - Audio serial triggering and analysis (I²S)
- MSOX3034T - DSOX3AERO (-AER) - MIL-STD 1553 and ARINC 429 serial triggering and analysis
- MSOX3034T - DSOX3WAVEGEN (-001) - WaveGen 20 MHz arbitrary/function generator
- MSOX3034T - DSOXT3DVMCTR (-DVM) - Integrated digital voltmeter and 8-digit counter
- MSOX3034T - DSOX3PWR (-PWR) - Power analysis application
- MSOX3034T - DSOX3MASK (-LMT) - Mask limit testing
- MSOX3034T - DSOX3VID (-VID) - Enhanced video/TV application package
- MSOX3034T - DSOXEDK (-EDK) - Education and training kit
- MSOX3034T - DSOXT3APPBNDL - SW application bundle license (includes DSOX3AERO, DSOX3AUDIO, DSOXT3AUTO, DSOX3COMP, DSOX3EMBD, DSOX3FLEX, DSOX3MASK, DSOX3PWR, DSOXT3SENSOR, DSOX3VID, DSOX3WAVEGEN, DSOXT3DVMCTR, DSOXEDK)
- MSOX3034T - DSOXLAN - LAN/VGA connection module
- MSOX3034T - DSOXGPIB - GPIB connection module
- MSOX3034T - DSOXT3B3T52 - License only 350MHz to 500MHz upgrade, 2ch
- MSOX3034T - DSOXT3B3T54 - License only 350MHz to 500MHz upgrade, 4ch
- MSOX3034T - DSOXT3B3T102U - Service center 350MHz to 1 GHz upgrade, 2ch
- MSOX3034T - DSOXT3B3T104U - Service center 350MHz to 1 GHz upgrade, 4ch
| Model | MSOX3034T |
|---|
El Keysight (Agilent) MSOX3034T proporciona un ancho de banda de 350 MHz con cuatro canales analógicos y dieciséis digitales, una tasa de muestreo de hasta 5 GSa/s y una profundidad de memoria de 4 Mpts por canal. Cuenta con una pantalla táctil capacitiva de 8,5 pulgadas y un generador de funciones integrado de 20 MHz. Soporta activación y decodificación de protocolos para varios buses con opciones de actualización de hardware y software.
Ideal para diseño embebido de alta velocidad, el MSOX3034T garantiza una visión detallada del comportamiento de señales gracias a su tasa de actualización de 1 millón de formas de onda por segundo.
Testwall puede suministrar el MSOX3034T usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctanos para calibración o reparación del MSOX3034T.
