Keysight (Agilent)

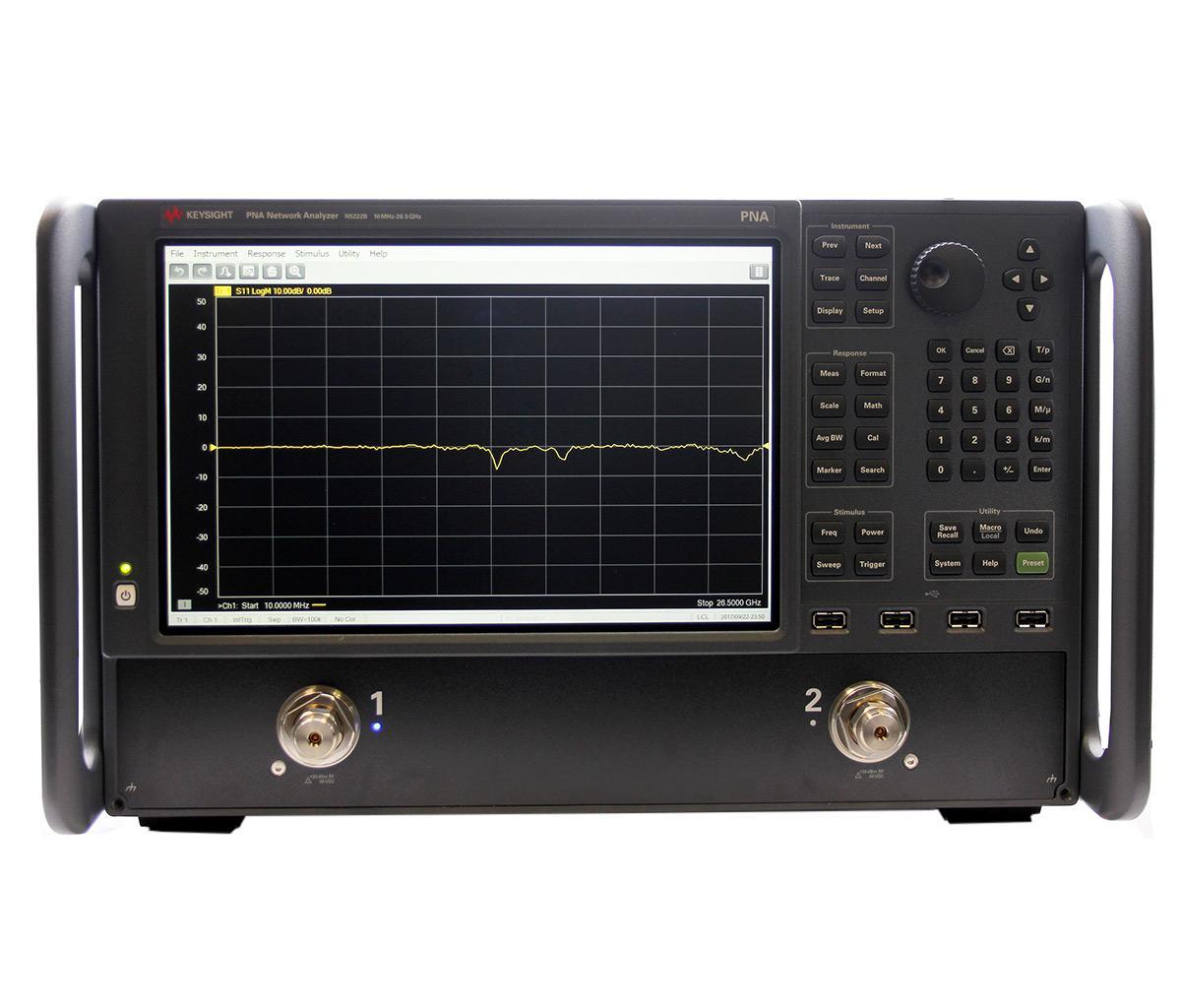

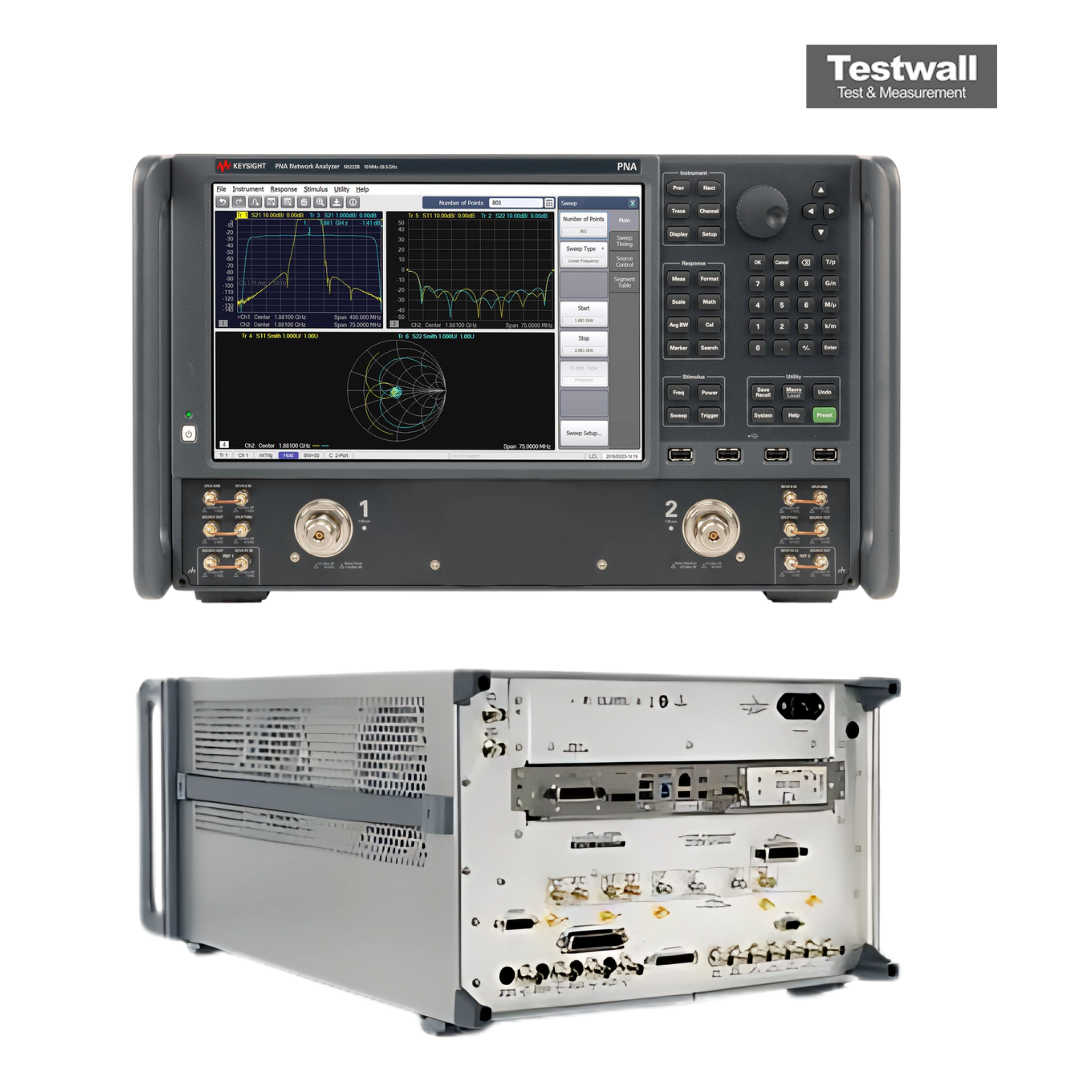

Keysight (Agilent) N5222B-200
2-port, 26.5 GHz PNA Network Analyzer
10 MHz a 26,5 GHz Rango de Frecuencia
2 puertos Número de Puertos
hasta 132 dB Rango Dinámico
hasta +13 dBm Potencia de Salida
-114 dBm típico Nivel de Ruido del Piso
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 10 MHz a 26,5 GHz |
| Número de Puertos | 2 puertos |
| Rango Dinámico | hasta 132 dB |
| Potencia de Salida | hasta +13 dBm |
| Nivel de Ruido del Piso | -114 dBm típico |
| Estabilidad de Temperatura | ±0,005 dB/°C |
| Conector de Puerto RF | 2,92 mm (macho) |
| Velocidad de Medición | hasta 40 µs por punto |
| Interfaz de Conexión | USB, LAN (LXI), GPIB |
| Opciones de Actualización | Ampliable hasta 4 puertos y frecuencias de hasta 43,5 GHz |
| Ancho de banda de FI | 1 Hz … 15 MHz |
| Número de puntos | max. 100.003 |
| Ruido de traza | 0,002 dB rms |
| Parámetros de medida | parámetros S, retardo de grupo, ruido de fase (opc.) |
| Pantalla | 12,1" LCD, 1280×800, táctil |
| Interfaces | LAN, 2× GPIB, USB, HiSLIP |
Configuraciones disponibles
| Modelo | Puertos | Rango de frecuencia | Configuración |
| N5222B-200 | 2 puertos | 10 MHz a 26,5 GHz | |
| N5222B-201 | 2 puertos | de 10 MHz a 26,5 GHz | test set configurable |
| N5222B-205 | 2 puertos | de 900 Hz a 26,5 GHz | test set configurable, extensión de baja frecuencia hasta 900 Hz |
| N5222B-217 | 2 puertos | de 10 MHz a 26,5 GHz | test set configurable, atenuadores escalonados de fuente, atenuadores escalonados de receptor |
| N5222B-219 | 2 puertos | de 10 MHz a 26,5 GHz | test set configurable, atenuadores escalonados de fuente, atenuadores escalonados de receptor, bias tees integrados |
| N5222B-220 | 2 puertos | de 900 Hz a 26,5 GHz | atenuadores escalonados de fuente, atenuadores escalonados de receptor, extensión de baja frecuencia hasta 900 Hz |
| N5222B-400 | 4 puertos | de 10 MHz a 26,5 GHz | test set estándar |
| N5222B-401 | 4 puertos | de 10 MHz a 26,5 GHz | test set configurable |
| N5222B-405 | 4 puertos | de 900 Hz a 26,5 GHz | test set configurable, extensión de baja frecuencia hasta 900 Hz |
| N5222B-417 | 4 puertos | de 10 MHz a 26,5 GHz | test set configurable, atenuadores escalonados de fuente, atenuadores escalonados de receptor |
| N5222B-419 | 4 puertos | de 10 MHz a 26,5 GHz | test set configurable, atenuadores escalonados de fuente, atenuadores escalonados de receptor, bias tees integrados |
| N5222B-420 | 4 puertos | de 900 Hz a 26,5 GHz | atenuadores escalonados de fuente, atenuadores escalonados de receptor, extensión de baja frecuencia hasta 900 Hz |
Keysight Technologies N5222B-200 Options:
- N5222B-200 - 200 - 2-port base model with standard test set
- N5222B-200 - 201 - To base model, adds front-panel jumpers and R1 receiver switch
- N5222B-200 - 205 - To base model (N5222B only), adds front-panel jumpers, R1 receiver switch, and low frequency extension (LFE) hardware
- N5222B-200 - 217 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5222B-200 - 219 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
- N5222B-200 - 400 - 4-port base model with standard test set
- N5222B-200 - 401 - To base model, adds front-panel jumpers and R1 receiver switch
- N5222B-200 - 417 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5222B-200 - 419 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
El Keysight (Agilent) N5222B-200 es un analizador de redes vectoriales que cubre de 10 MHz a 26,5 GHz, permitiendo mediciones precisas de parámetros S con un conjunto de prueba de 2 puertos y una sola fuente. Incluye puertos robustos de 3,5 mm, amplio rango dinámico (~127 dB) y salida de +13 dBm, con conectividad USB, LAN y GPIB.
Diseñado para ingenieros de RF, proporciona resultados confiables y precisos en laboratorios exigentes con pantalla táctil XGA y capacidades de prueba flexibles.
Testwall puede suministrar el Keysight (Agilent) N5222B-200 usado y completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos si necesita calibración o reparación del Keysight (Agilent) N5222B-200.
