Keysight (Agilent)

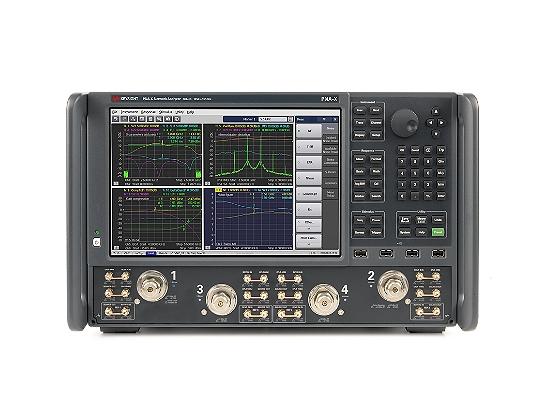

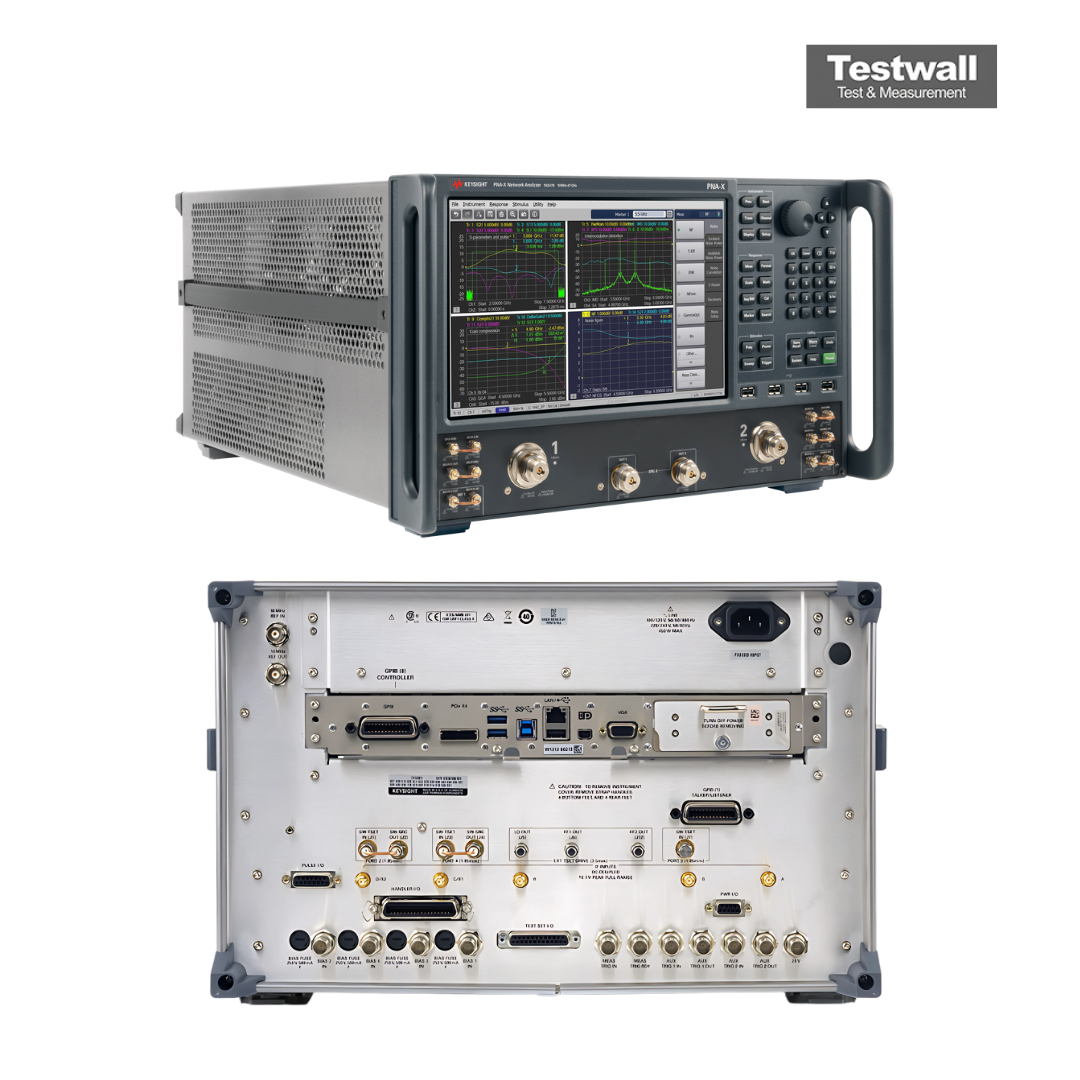

Keysight (Agilent) N5241B
PNA-X Microwave Network Analyzer, 13.5 GHz
10 MHz a 26,5 GHz Rango de frecuencia
4 puertos Número de puertos
Hasta 123 dB Rango dinámico
+10 dBm (típico) Potencia de salida
-113 dBm (típico) Nivel de ruido del piso
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 10 MHz a 26,5 GHz |
| Número de puertos | 4 puertos |
| Rango dinámico | Hasta 123 dB |
| Potencia de salida | +10 dBm (típico) |
| Nivel de ruido del piso | -113 dBm (típico) |
| Precisión de traza | ±0,005 dB (típico) |
| Velocidad de medición | Hasta 40.000 puntos por segundo |
| Impedancia del sistema | 50 Ohmios |
| Tipo de conector | 2,4 mm (macho) |
| Interfaz de comunicación | GPIB, USB, LAN (LXI Clase C) |
| Ancho de banda de FI | 1 Hz … 15 MHz |
| Número de puntos | max. 100.003 |
| Parámetros de medida | parámetros S, figura de ruido (opc.), compresión de ganancia, IMD, ruido de fase (opc.), RF pulsada |
| Pantalla | 12,1" LCD, 1280×800, táctil |
| Interfaces | LAN, 2× GPIB, USB, HiSLIP |
Configuraciones disponibles
| Modelo | Puertos | Rango de frecuencia | Configuración |
| N5241B-201 | 2 puertos | de 10 MHz a 13,5 GHz | test set configurable |
| N5241B-205 | 2 puertos | de 900 Hz a 13,5 GHz | test set configurable, extensión de baja frecuencia hasta 900 Hz |
| N5241B-217 | 2 puertos | de 10 MHz a 13,5 GHz | test set configurable, atenuadores escalonados de fuente, atenuadores escalonados de receptor |
| N5241B-219 | 2 puertos | de 10 MHz a 13,5 GHz | test set configurable, atenuadores escalonados de fuente, atenuadores escalonados de receptor, bias tees integrados |
| N5241B-222 | 2 puertos | de 10 MHz a 13,5 GHz | configuración de alta potencia, segunda fuente interna, combinador y conmutadores internos |
| N5241B-224 | 2 puertos | de 10 MHz a 13,5 GHz | atenuadores escalonados de fuente, atenuadores escalonados de receptor, bias tees integrados, segunda fuente interna, combinador y conmutadores internos |
| N5241B-401 | 4 puertos | de 10 MHz a 13,5 GHz | test set configurable |
| N5241B-417 | 4 puertos | de 10 MHz a 13,5 GHz | test set configurable, atenuadores escalonados de fuente, atenuadores escalonados de receptor |
| N5241B-419 | 4 puertos | de 10 MHz a 13,5 GHz | test set configurable, atenuadores escalonados de fuente, atenuadores escalonados de receptor, bias tees integrados |
| N5241B-422 | 4 puertos | de 10 MHz a 13,5 GHz | configuración de alta potencia, combinador y conmutadores internos |
| N5241B-423 | 4 puertos | de 10 MHz a 13,5 GHz | atenuadores escalonados de fuente, atenuadores escalonados de receptor, bias tees integrados, combinador y conmutadores internos |
| N5241B-425 | 4 puertos | de 900 Hz a 13,5 GHz | atenuadores escalonados de fuente, atenuadores escalonados de receptor, bias tees integrados, combinador y conmutadores internos, extensión de baja frecuencia hasta 900 Hz |
Keysight (Agilent) N5241B Options:
- N5241B - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires option 219, 222, 224, 419, 422, or 423)
- N5241B - 080 - Recommended internal second source for 4-port configurations
- N5241B - 201 - 2-port standard test set (includes six front-panel access loops) and power range
- N5241B - 217 - 2-port standard test set (includes six front-panel access loops), power range, and source and receiver attenuators (extended power range)
- N5241B - 219 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), and bias-tees
- N5241B - 222 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, and mechanical switches
- N5241B - 224 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches, and bias tees
- N5241B - 401 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source
- N5241B - 417 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source, and source and receiver attenuators (extended power range)
- N5241B - 419 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source, source and receiver attenuators (extended power range), and bias-tees
- N5241B - 422 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, and mechanical switches
- N5241B - 423 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches, and bias tees
El Keysight (Agilent) N5241B PNA-X es un analizador de redes vectoriales de alto nivel con dos fuentes de señal internas, moduladores/generadores de pulsos, combinador de señales, receptores de parámetros S y ruido, conmutadores y puntos de acceso RF. Permite realizar mediciones lineales y no lineales con una sola conexión.
Su interfaz multitáctil y corrección de errores avanzada permiten pruebas precisas de amplificadores, mezcladores y convertidores reemplazando todo un rack de equipos.
Testwall puede suministrar el Keysight (Agilent) N5241B usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentación de alto rendimiento con fiabilidad y calidad. Contáctenos para calibración o reparación del Keysight (Agilent) N5241B.
