Keysight (Agilent)

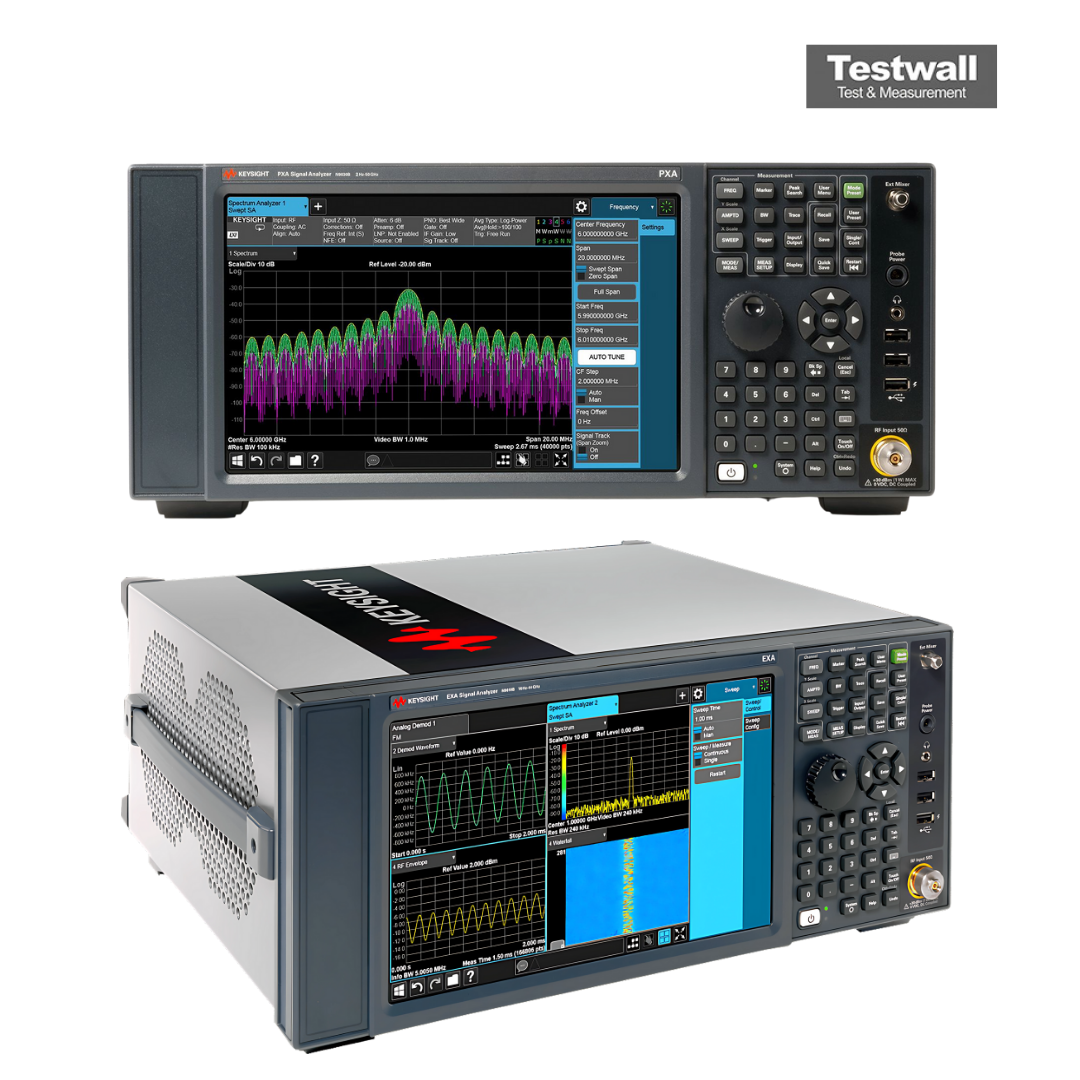

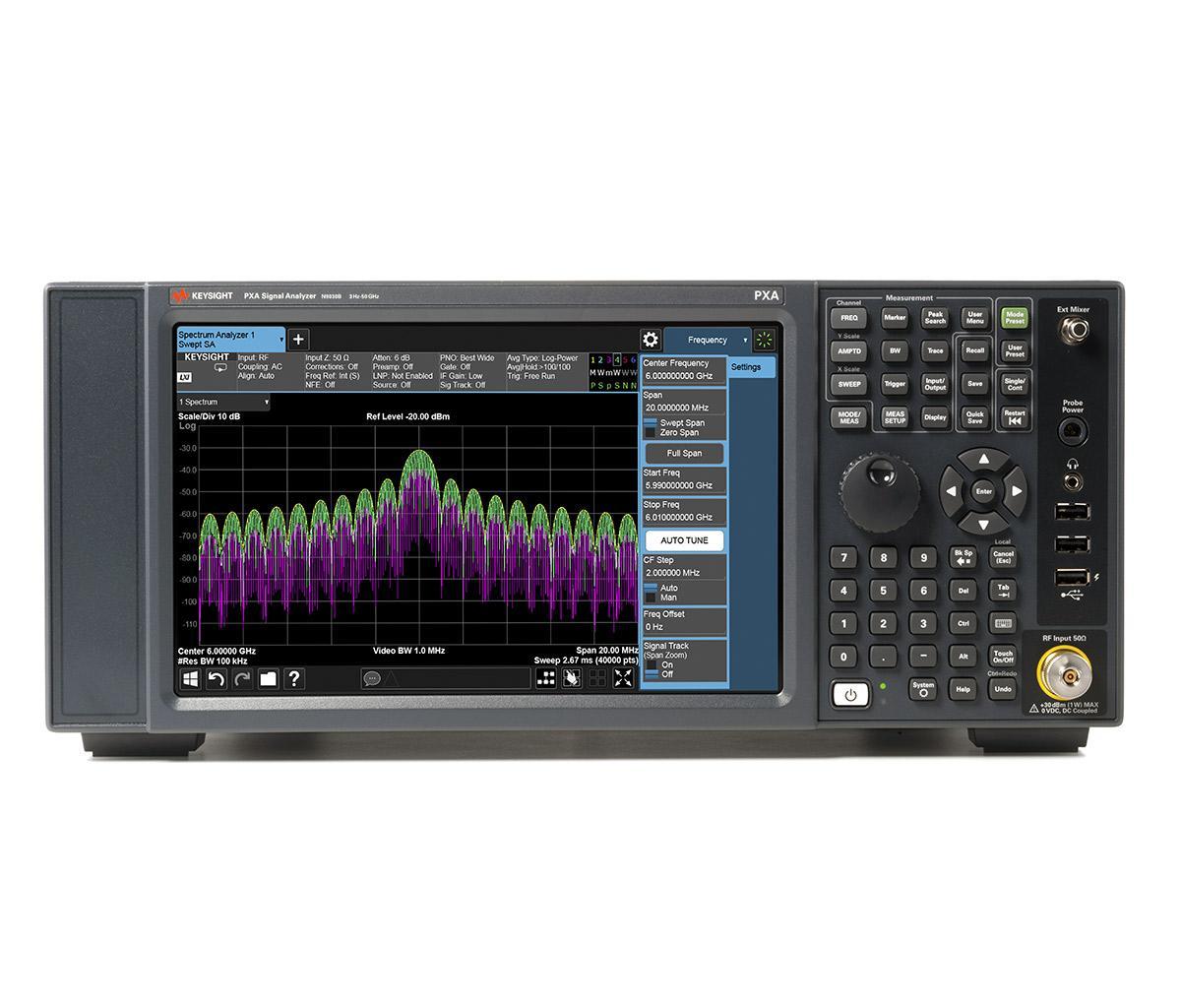

Keysight Technologies N9030B-508
8.4 GHz PXA Multi-touch Signal Analyzer, Type N (f)
3 Hz – 8,4 GHz Rango de frecuencia
508 – Ancho de banda de análisis de 8,4 GHz Opción de ancho de banda
Hasta 78 dB de rango dinámico libre de espurios (SFDR) Rango dinámico
-163 dBm/Hz (con preamplificador activado) Nivel de ruido mostrado promedio (DANL)
±0,19 dB (incertidumbre total de amplitud) Precisión de amplitud
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 3 Hz – 8,4 GHz |
| Opción de ancho de banda | 508 – Ancho de banda de análisis de 8,4 GHz |
| Rango dinámico | Hasta 78 dB de rango dinámico libre de espurios (SFDR) |
| Nivel de ruido mostrado promedio (DANL) | -163 dBm/Hz (con preamplificador activado) |
| Precisión de amplitud | ±0,19 dB (incertidumbre total de amplitud) |
| Ancho de banda de resolución (RBW) | 1 Hz – 8 MHz (filtros digitales) |
| Fase de ruido | -108 dBc/Hz a 10 kHz de separación (a 1 GHz) |
| Puertos de entrada | Conector de entrada RF de 50 Ω (tipo N hembra) |
| Compatibilidad de plataforma | Keysight PXA Signal Analyzer (Serie N9030B) |
| Aplicaciones compatibles | Análisis de señales vectoriales, mediciones de fase de ruido, análisis de señales analógicas y digitales |
Keysight Technologies N9030B-508 Options:
- N9030B-508 - P03 - Preamplifier, 100 kHz to 3.6 GHz
- N9030B-508 - P08 - Preamplifier, 100 kHz to 8.4 GHz
- N9030B-508 - P13 - Preamplifier, 100 kHz to 13.6 GHz
- N9030B-508 - P26 - Preamplifier, 100 kHz to 26.5 GHz
- N9030B-508 - EA3 - Electronic attenuator up to 3.6 GHz; 1 dB steps, 0 to 24 dB
- N9030B-508 - B40 - 40 MHz analysis bandwidth
- N9030B-508 - B85 - 85 MHz analysis bandwidth
- N9030B-508 - B1X - 160 MHz analysis bandwidth
- N9030B-508 - B2X - 255 MHz analysis bandwidth (Requires Options EP0 and MPB)
- N9030B-508 - B5X - 510 MHz analysis bandwidth (Requires Options EP0 and MPB)
- N9030B-508 - MPB - Microwave preselector bypass
- N9030B-508 - EP0 - Enhanced phase noise, DDS LO
- N9030B-508 - LNP - Low noise path
- N9030B-508 - EXM - External mixing
- N9030B-508 - FP2 - Fast power (requires Option B40, B85, B1X, B2X, or B5X)
- N9030B-508 - BBA - I/Q baseband inputs, analog
- N9030B-508 - RT1 - Real-time analysis up to maximum available BW, basic detection
- N9030B-508 - RT2 - Real-time analysis up to maximum available BW, optimum detection
- N9030B-508 - RTR - Real-time spectrum recorder and analyzer application
- N9030B-508 - RTS - Real-time I/Q data streaming
- N9030B-508 - FT1 - Frequency mask trigger, basic detection
- N9030B-508 - FT2 - Frequency mask trigger, optimum detection
- N9030B-508 - EMC - Basic EMI precompliance
- N9030B-508 - EDP - Enhanced display package (spectrogram, trace zoom, and zone span)
- N9030B-508 - ESC - External source control for Keysight EXG, MXG, and PSG signal generators
- N9030B-508 - SSD - Additional removable solid-state drive
- N9030B-508 - SF1 - Exclude launch program (security feature)
- N9030B-508 - SF2 - Prohibit saving results (security feature)
- N9030B-508 - CR3 - Second IF output
- N9030B-508 - CRP - Arbitrary IF out (10 to 75 MHz in 500 kHz steps)
- N9030B-508 - YAV - Y-axis video out
- N9030B-508 - ALV - Aux log video out
- N9030B-508 - UK6 - Commercial calibration certificate with test data
- N9030B-508 - AMG - Keysight Calibration + Uncertainties + Guardbanding (accredited cal)
- N9030B-508 - A6J - ANSI Z540-1-1994 Calibration
| Model | N9030B-508 |
|---|
El Keysight (Aglient) N9030B‑508 ofrece un análisis preciso del espectro RF hasta 8,4 GHz con ancho de banda en tiempo real opcional de 1 GHz, proporcionando un excelente DANL para detectar señales de bajo nivel en aplicaciones exigentes de 5G NR, radar y militares.
Este analizador avanzado admite mediciones clave como EVM, ACLR, ACP y más, integrándose perfectamente con las herramientas Keysight PathWave y con interfaces USB, LAN y GPIB en el panel frontal.
Testwall puede suministrar el usado Keysight (Aglient) N9030B‑508, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Aglient) N9030B‑508.
