Megger (AVO Biddle)

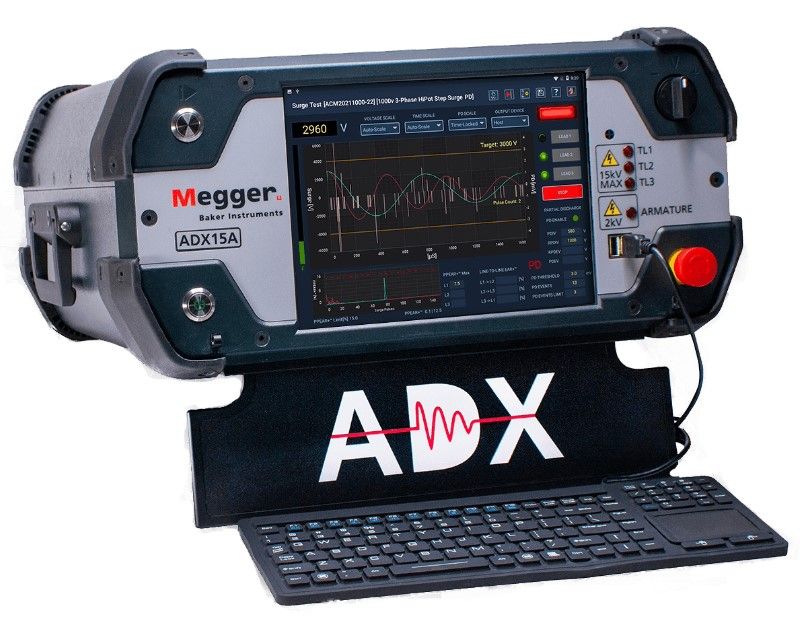

Megger ADX-15-RLC-PD
Automated Static Motor Analyzer w/ RLC & PD, 15 kV
15 kV Tensión de prueba máxima
RLC y detección de descargas parciales (PD) Método de medición
1 pF – 100 µF Rango de medición de capacitancia
0,0001 – 1 Rango de medición de factor de disipación (tan δ)
1 pC Sensibilidad de detección de descargas parciales
| Atributo | Valor |
|---|---|
| Tensión de prueba máxima | 15 kV |
| Método de medición | RLC y detección de descargas parciales (PD) |
| Rango de medición de capacitancia | 1 pF – 100 µF |
| Rango de medición de factor de disipación (tan δ) | 0,0001 – 1 |
| Sensibilidad de detección de descargas parciales | 1 pC |
| Frecuencia de prueba | 15 Hz – 400 Hz (variable) |
| Interfaz de usuario | Pantalla táctil a color con software integrado |
| Comunicación y conectividad | USB, Ethernet, salida de impresora |
| Alimentación eléctrica | 100 – 240 V CA, 50/60 Hz |
| Normas de cumplimiento | IEC 60270, IEC 60250, IEEE 400.3 |
Megger ADX-15-RLC-PD Options:
- ADX-15-RLC-PD - 1013-911 - Standard ADX with DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), and Surge tests only - 4 kV (ADX 4)
- ADX-15-RLC-PD - 1013-912 - Standard ADX with DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), and Surge tests only - 6 kV (ADX 6)
- ADX-15-RLC-PD - 1013-913 - Standard ADX with DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), and Surge tests only - 12 kV (ADX 12)
- ADX-15-RLC-PD - 1013-914 - Standard ADX with DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), and Surge tests only - 15 kV (ADX 15)
- ADX-15-RLC-PD - 1013-916 - ADX with RLC (low voltage Resistance, Inductance, and Capacitance), DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), and Surge tests - 4 kV (ADX-4-RLC)
- ADX-15-RLC-PD - 1013-917 - ADX with RLC (low voltage Resistance, Inductance, and Capacitance), DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), and Surge tests - 6 kV (ADX-6-RLC)
- ADX-15-RLC-PD - 1013-918 - ADX with RLC (low voltage Resistance, Inductance, and Capacitance), DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), and Surge tests - 12 kV (ADX-12-RLC)
- ADX-15-RLC-PD - 1013-919 - ADX with RLC (low voltage Resistance, Inductance, and Capacitance), DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), and Surge tests - 15 kV (ADX-15-RLC)
- ADX-15-RLC-PD - 1013-920 - ADX with RLC, DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), Surge, and Partial Discharge tests - 4 kV (ADX-4-RLC-PD)
- ADX-15-RLC-PD - 1013-921 - ADX with RLC, DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), Surge, and Partial Discharge tests - 6 kV (ADX-6-RLC-PD)
- ADX-15-RLC-PD - 1013-922 - ADX with RLC, DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), Surge, and Partial Discharge tests - 12 kV (ADX-12-RLC-PD)
- ADX-15-RLC-PD - 1013-923 - ADX with RLC, DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), Surge, and Partial Discharge tests - 15 kV (ADX-15-RLC-PD)
- ADX-15-RLC-PD - 1013-925 - ADX with RLC, DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), Surge, and Partial Discharge tests, includes Power Pack Interface - 4 kV (ADX-4-RLC-PD-PPI)
- ADX-15-RLC-PD - 1013-926 - ADX with RLC, DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), Surge, and Partial Discharge tests, includes Power Pack Interface - 6 kV (ADX-6-RLC-PD-PPI)
- ADX-15-RLC-PD - 1013-927 - ADX with RLC, DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), Surge, and Partial Discharge tests, includes Power Pack Interface - 12 kV (ADX-12-RLC-PD-PPI)
- ADX-15-RLC-PD - 1013-928 - ADX with RLC, DC Insulation Resistance (IR, DA, PI), DC HiPot (standard, Step, Ramp), Surge, and Partial Discharge tests, includes Power Pack Interface - 15 kV (ADX-15-RLC-PD-PPI)
- ADX-15-RLC-PD - 1014-110 - Footswitch - Operators initiate tests using the foot switch rather than the ADX front panel test switch during coil testing
- ADX-15-RLC-PD - 1014-109 - Megger Baker Test Status Indication Light Equipment Stop (TSIL-ES) - Remote accessory box for ADX equipment stop with a button press; displays flashing red light when actively testing and green light when no testing is in progress
- ADX-15-RLC-PD - 1014-106 - ADX Standard Test Lead Set
- ADX-15-RLC-PD - 1014-107 - ADX Custom Test Lead Set
- ADX-15-RLC-PD - 1014-115 - Pelicase
- ADX-15-RLC-PD - 1014-117 - ADX Test Lead - 15 kV Black
- ADX-15-RLC-PD - 1014-114 - ADX Backpack
- ADX-15-RLC-PD - 1014-111 - ADX Keyboard
- ADX-15-RLC-PD - 1014-116 - ADX Test Lead - 15 kV Red and labeling kit
- ADX-15-RLC-PD - 1014-112 - ADX Front Cover
| Model | ADX-15-RLC-PD |
|---|
El Megger ADX-15-RLC-PD Automated Static Motor Analyzer está diseñado para diagnósticos avanzados de motores, con cables de prueba conformes a IEC61010 de 16 kV. Admite pruebas RLC (Resistencia, Inductancia, Capacitancia), Resistencia de aislamiento DC (IR, DA, PI), HiPot DC (Standard, Step, Ramp), pruebas de impulso y Descarga Parcial. La unidad ofrece modos Manual, Automático o Secuencia, con herramientas de gestión de activos.
Con PowerDB Dashboard y el software ADX, los operadores disfrutan de una configuración sencilla, ajustes de prueba flexibles y una gestión de rutas eficiente. El sistema garantiza un entorno de prueba fiable y fácil de usar.
Testwall puede suministrar el Megger ADX-15-RLC-PD usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Megger ADX-15-RLC-PD.
