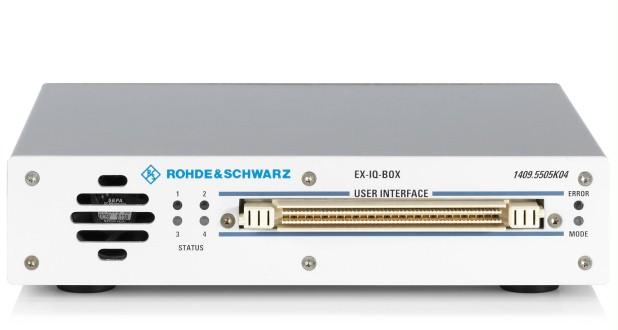

Rohde & Schwarz EX-IQ
| Atributo | Valor |
|---|---|
| Frecuencia de muestreo | 1 kHz a 100 MHz |
| Resolución | 4 a 20 bit per I y Q |
| Interfaces | USB |
| Función | digital I/Q input y salida para SMU200A, SMJ100A, AMU200A, FSQ, FSG |
| Frecuencia de reloj | hasta 100 MHz (parallel), hasta 400 MHz (serial LVDS) |
| Lógica | LVTTL, CMOS 1,5/1,8/2,5/3,3 V, LVDS |
Rohde & Schwarz EX-IQ Options:
- EX-IQ - EXBOX-B85 - CPRI™ breakout board
- EX-IQ - EXBOX-K10 - CPRI™ RE test
- EX-IQ - EXBOX-K11 - CPRI™ REC test
- EX-IQ - EXBOX-B81 - DigRF SM breakout board
- EX-IQ - EXBOX-K13 - DigRF SM 3G RF-IC test
- EX-IQ - EXBOX-K90 - Waveform memory (64 Msample)
- EX-IQ - EXBOX-K91 - Multiwaveform playback
- EX-IQ - EXBOX-K94 - Recording memory (512 Mbyte)
- EX-IQ - EXBOXK240 - Digital modulation: GSM/EDGE (R&S WinIQSIM2™)
- EX-IQ - EXBOXK241 - Digital modulation: EDGE Evolution (R&S WinIQSIM2™)
- EX-IQ - EXBOXK242 - Digital modulation: 3GPP FDD (R&S WinIQSIM2™)
- EX-IQ - EXBOXK243 - Digital modulation: 3GPP FDD Enhanced BS/MS tests including HSDPA (R&S WinIQSIM2™)
- EX-IQ - EXBOXK245 - Digital modulation: 3GPP FDD Enhanced BS/MS tests including HSUPA (R&S WinIQSIM2™)
- EX-IQ - EXBOXK246 - Digital modulation: CDMA2000® (R&S WinIQSIM2™)
- EX-IQ - EXBOXK247 - Digital modulation: 1xEV-DO (R&S WinIQSIM2™)
- EX-IQ - EXBOXK249 - Digital modulation: IEEE 802.16 (R&S WinIQSIM2™)
- EX-IQ - EXBOXK250 - Digital modulation: TD-SCDMA (3GPP TDD LCR) (R&S WinIQSIM2™)
- EX-IQ - EXBOXK251 - Digital modulation: TD-SCDMA (3GPP TDD LCR) Enhanced BS/MS tests including HSDPA (R&S WinIQSIM2™)
- EX-IQ - EXBOXK254 - Digital modulation: IEEE 802.11n (R&S WinIQSIM2™)
- EX-IQ - EXBOXK255 - Digital modulation: EUTRA/LTE (R&S WinIQSIM2™)
- EX-IQ - EXBOXK259 - Digital modulation: HSPA+ (R&S WinIQSIM2™)
- EX-IQ - EXBOXK284 - Digital modulation: EUTRA/LTE Release 9 and enhanced features (R&S WinIQSIM2™)
- EX-IQ - EXBOXK285 - Digital modulation: EUTRA/LTE Release 10 (R&S WinIQSIM2™)
- EX-IQ - EXBOXK286 - Digital modulation: IEEE 802.11ac (R&S WinIQSIM2™)
El Rohde and Schwarz EX-IQ permite la conversión fluida de señales I/Q digitales hacia y desde el dispositivo bajo prueba. Admite configuraciones de interfaz I/Q digital definidas por el usuario y viene con dos placas de conexión con conectores diferenciales y de un solo extremo. La configuración se realiza fácilmente con el software R&S®DigIConf, que también incluye un registrador de transitorios y soporte opcional para CPRI.
Ideal para aplicaciones de procesamiento de señales, el EX-IQ ofrece conectividad robusta y diagnóstico en tiempo real. Su diseño modular se adapta a diversos entornos de prueba.

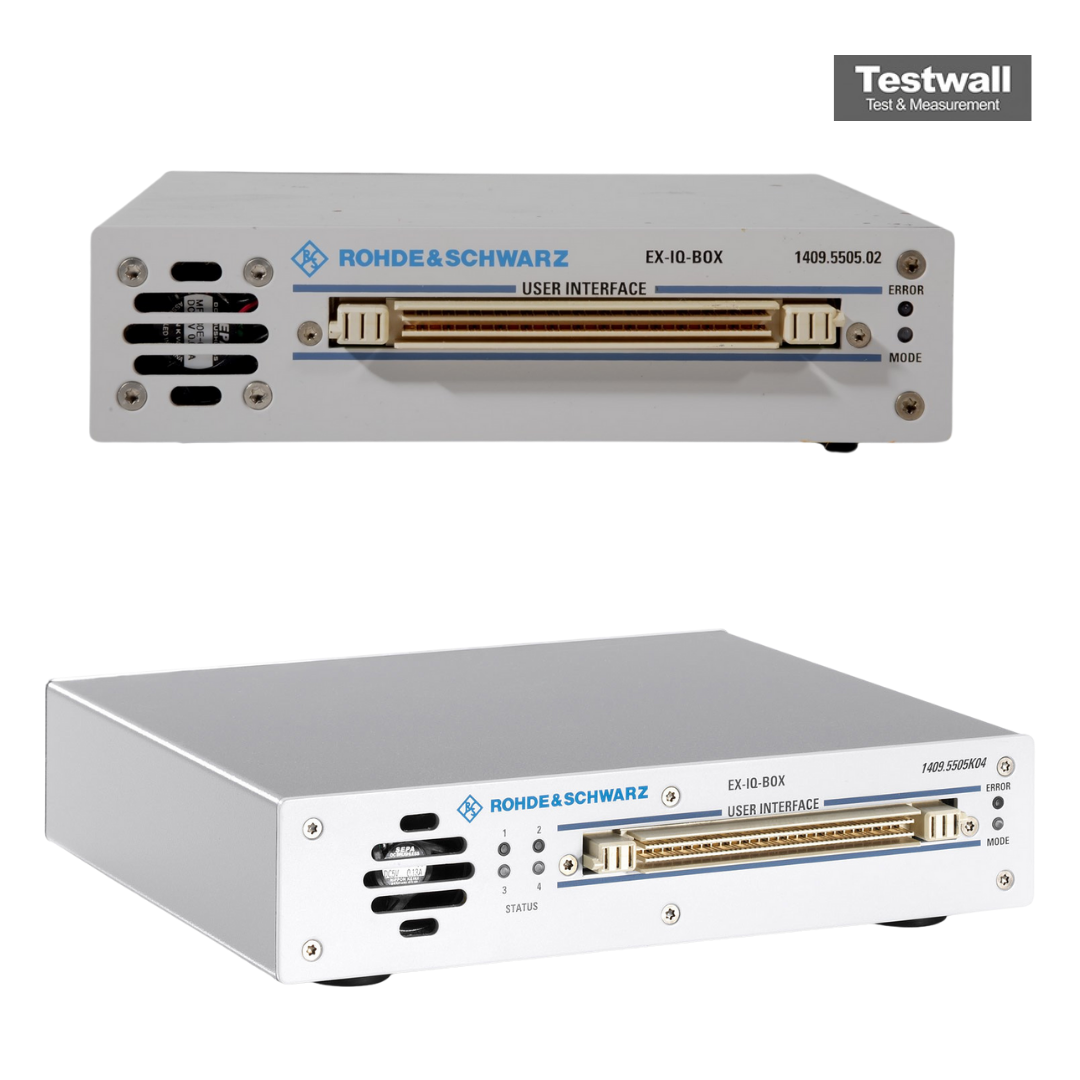

Testwall puede suministrar el Rohde and Schwarz EX-IQ usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Rohde and Schwarz EX-IQ.
