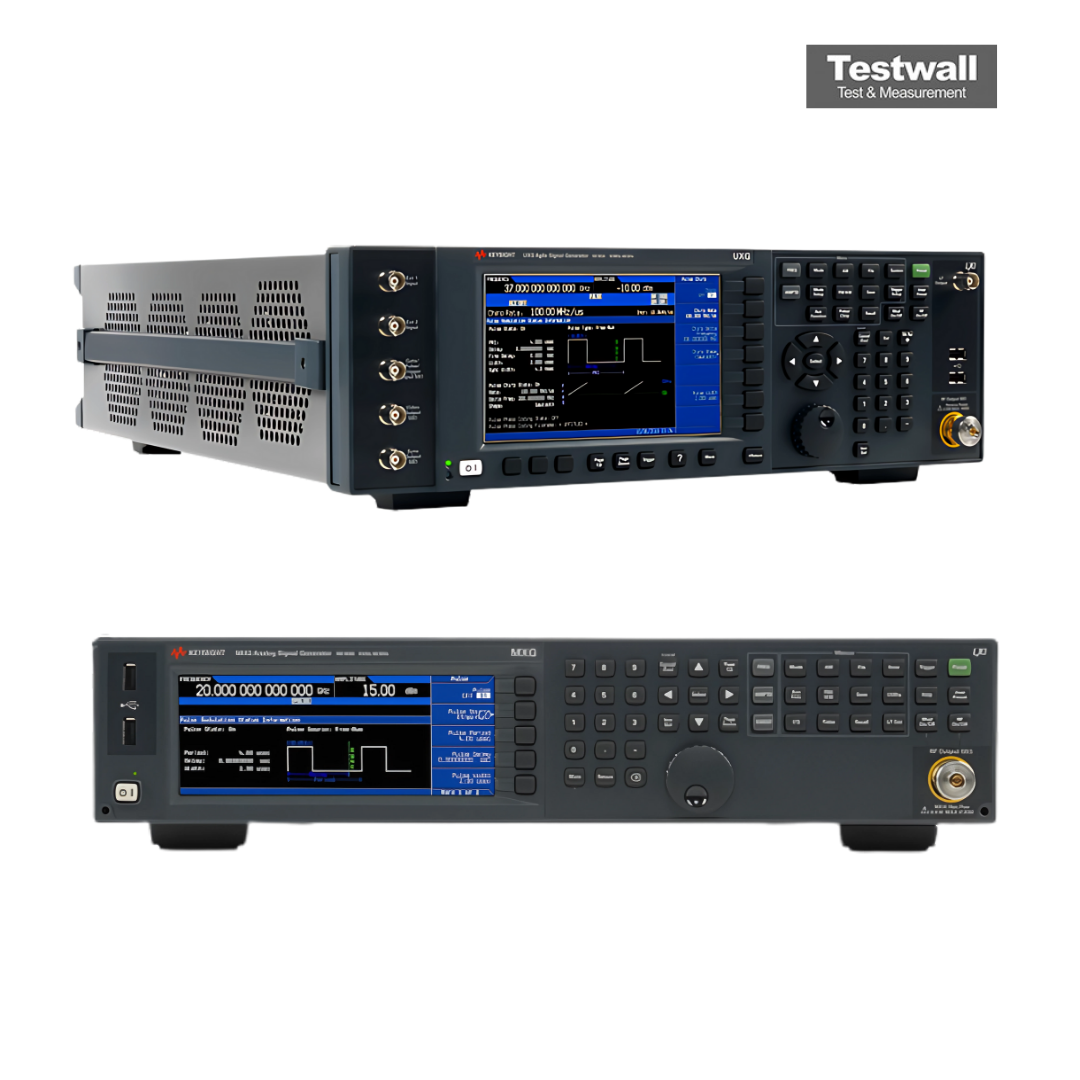

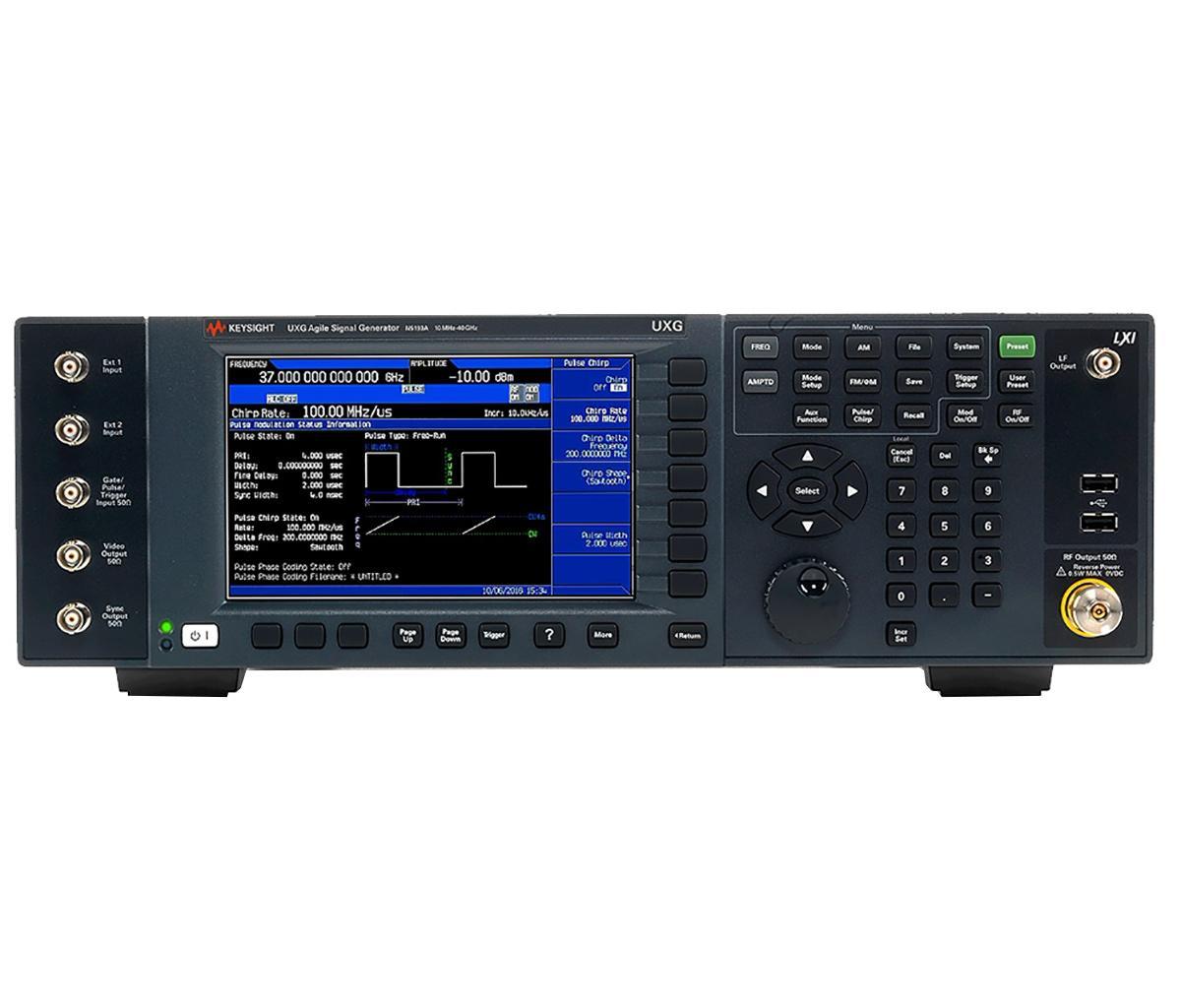

Keysight (Agilent) N5193A
Opción 540 (10 MHz a 40 GHz) – UXG Agile Signal Generator, 2.4 mm (m)
10 MHz a 40 GHz Rango de frecuencia
±1,4 dB (típ.), ALC on Precisión de nivel
10 kHz Resolución de frecuencia
-55 dBc por encima de 2 GHz Armónicos
-70 dBc (típ.) Espurias no armónicas
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 10 MHz a 40 GHz |
| Precisión de nivel | ±1,4 dB (típ.), ALC on |
| Resolución de frecuencia | 10 kHz |
| Armónicos | -55 dBc por encima de 2 GHz |
| Espurias no armónicas | -70 dBc (típ.) |
| Potencia de salida | -10 a +10 dBm (estándar); +7 dBm a 25,6 a 40 GHz |
| Ruido de fase SSB | -114 dBc/Hz a 10 GHz, 20 kHz offset (espec.) |
| Modulación | AM, FM, ΦM, pulso, chirp (según la configuración) |
| Velocidad de conmutación | 95 µs |
| Modos de barrido | modo lista |
| Envejecimiento de base de tiempo | ±3 × 10⁻⁸ por año |
| Conector de salida RF | 3,5 mm macho (según la configuración) |
| Interfaces | GPIB, LAN, USB |
| Dimensiones (An × Al × P) | 426 × 134 × 559 mm |
| Peso | 25 kg (máx.) |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5193A-520 | 10 MHz a 20 GHz | Generador de señales ágil |
| N5193A-540 | 10 MHz a 40 GHz | Generador de señales ágil |
El Keysight (Agilent) N5193A-540 cubre frecuencias de 100 kHz a 40 GHz, con un bajo ruido de fase de –107 dBc/Hz a 3 GHz y offset de 20 kHz, y salida de –20 a +11 dBm, opción +18 dBm disponible. Soporta modulaciones AM, FM, PM y tren de pulsos; estabilización rápida de ~5 ms con opción UNZ. Interfaces LAN, USB, GPIB; conforme a LXI.
Ideal para entornos avanzados de prueba de microondas, con soporte completo de modulación para simulaciones complejas.
Testwall puede suministrar el Keysight (Agilent) N5193A-540 usado, totalmente probado. Con soporte experto y entrega global, Testwall asegura instrumentos de alto rendimiento con fiabilidad insuperable. Contáctenos para calibración o reparación del Keysight (Agilent) N5193A-540.
Opciones y configuraciones
- Rango de frecuencia: 10 MHz a 40 GHz (Opc. 540)
- Resolución de frecuencia: 10 kHz; 0,001 Hz con Opc. FR1
- Potencia de salida: -10 a +10 dBm (estándar); -130 dBm con Opc. AT2; +7 dBm a 25,6 a 40 GHz
- Ruido de fase SSB: -114 dBc/Hz a 10 GHz, 20 kHz offset (espec.); -121 dBc/Hz a 10 kHz offset con Opc. EP1
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. PM1), chirp
- Velocidad de conmutación: 95 µs; 180 ns con Opc. SS4
- Conector de salida RF: 3,5 mm macho (Opc. 520), 2,4 mm macho (Opc. 540); tipo N hembra con Opc. 1ED
