Rohde & Schwarz

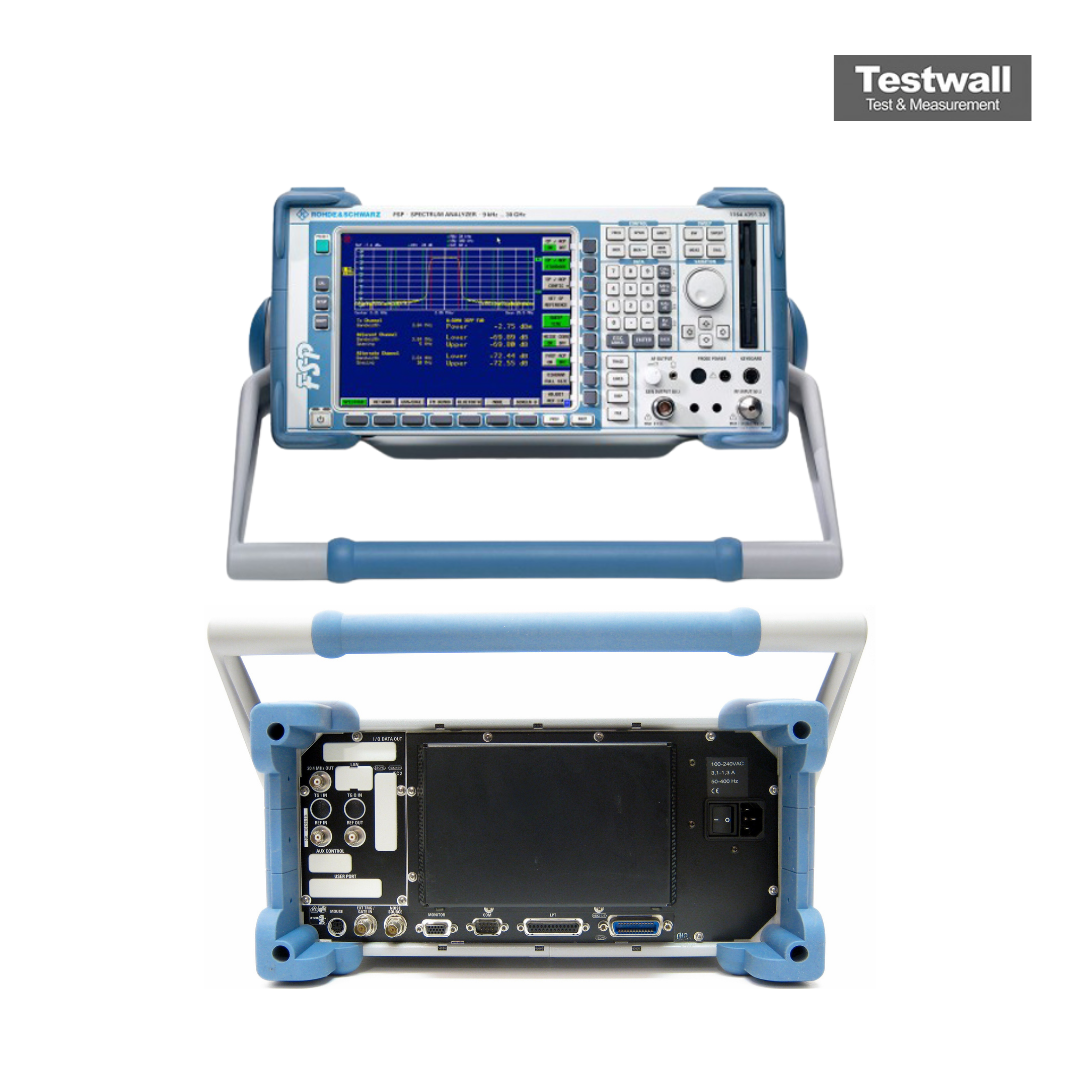

Rohde & Schwarz FSP38
9KHz to 38GHz Spectrum Analyzer
9 kHz – 38 GHz Rango de frecuencia
-155 dBm (típico) a 1 GHz con preamplificador Nivel de ruido visualizado (DANL)
+30 dBm (máximo nivel de entrada en la entrada RF) Rango de nivel de entrada
10 Hz – 10 MHz en pasos de 1/2/3/5/10 Resolución de ancho de banda (RBW)
-106 dBc/Hz a 10 kHz de separación de portadora (típico) Fase de ruido
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz – 38 GHz |
| Nivel de ruido visualizado (DANL) | -155 dBm (típico) a 1 GHz con preamplificador |
| Rango de nivel de entrada | +30 dBm (máximo nivel de entrada en la entrada RF) |
| Resolución de ancho de banda (RBW) | 10 Hz – 10 MHz en pasos de 1/2/3/5/10 |
| Fase de ruido | -106 dBc/Hz a 10 kHz de separación de portadora (típico) |
| Rango dinámico | Hasta 70 dB de rango dinámico libre de espurios (SFDR) |
| Impedancia de entrada | 50 Ω |
| Ancho de banda de vídeo (VBW) | 1 Hz – 10 MHz |
| Exactitud de nivel | ±0,5 dB (típico) a frecuencias de hasta 38 GHz |
| Interfaz y conectividad | GPIB, RS-232, LAN (Ethernet 10/100 BaseT), USB |
Rohde & Schwarz FSP38 Options:
- FSP38 - B1 - Cabinet for portable use
- FSP38 - B3 - AM/FM audio demodulator
- FSP38 - B4 - OCXO reference frequency
- FSP38 - B6 - TV trigger/RF power trigger
- FSP38 - B9 - Tracking generator
- FSP38 - B10 - External generator control
- FSP38 - B15 - Pulse calibrator
- FSP38 - B16 - LAN interface
- FSP38 - B20 - Extended environmental specification
- FSP38 - B21 - LO/IF ports for external mixers
- FSP38 - B25 - Electronic attenuator
- FSP38 - B28 - Trigger port
- FSP38 - B29 - Frequency range extension 20 Hz
- FSP38 - B30 - DC power supply
- FSP38 - B31/B32 - Battery pack/spare battery pack
- FSP38 - B70 - Demodulation hardware memory extension
- FSP38 - FS-K4 - Phase noise measurements (Windows software)
- FSP38 - FS-K5 - Modulation and spectrum measurements on GSM/EDGE base station and mobile signals
- FSP38 - FS-K7 - AM/FM/φM measurement demodulator for general applications
- FSP38 - FS-K8 - Bluetooth transmitter measurements
- FSP38 - FS-K9 - Power sensor measurements
- FSP38 - FS-K30 - Noise figure measurements (application firmware), remote-controllable
- FSP38 - FS-K72 - Modulation and code domain power measurements in accordance with 3GPP TS 24.141 on base station signals (Node B)
- FSP38 - FS-K73 - Modulation and code domain power measurements in accordance with 3GPP TS 25.121 on mobile station signals (UE)
- FSP38 - FS-K74 - HSDPA extension for R&S FS-K72
- FSP38 - FS-K76 - Modulation and code domain power measurements on TD-SCDMA base station signals
- FSP38 - FS-K77 - Modulation and code domain power measurements on TD-SCDMA mobile station signals (UE)
- FSP38 - FS-K82 - Modulation and code domain power measurements in accordance with CDMA2000/1xEV-DV on base station signals
- FSP38 - FS-K83 - Modulation and code domain power measurements on CDMA2000/1xEV-DV mobile station signals (UE)
- FSP38 - FS-K84 - Modulation and code domain power measurements on 1xEV-DO base station signals
- FSP38 - FS-K85 - Modulation and code domain power measurements on 1xEV-DO mobile station signals (UE)
- FSP38 - FSP-K90 - WLAN 802.11a Application Firmware
| Model | FSP38 |
|---|
El Analizador de Espectro Rohde & Schwarz FSP38 cubre un rango de 9 kHz a 40 GHz, con un nivel de ruido de -143 dBm y anchos de banda RBW de 10 Hz a 10 MHz. Resolución de frecuencia de 0,1 Hz y pantalla TFT de 21 cm para análisis precisos.
Incluye rutinas automáticas para TOI, OBW, ruido de fase y ACP(R), y soporta interfaces GPIB, RS-232-C, Centronics y LAN. Medición rápida con barrido mínimo de 1 µs.
Testwall puede suministrar el Rohde & Schwarz FSP38 usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos confiables y de alto rendimiento. Contáctenos si necesita calibración o reparación del Rohde & Schwarz FSP38.
