Rohde & Schwarz
Rohde & Schwarz SMA100A-B103
3 GHz Analog Signal Generator
9 kHz a 3 GHz (Opc. B103) Rango de frecuencia
0,01 Hz Resolución de frecuencia
< -30 dBc Armónicos
< 1,5 ms; < 450 µs modo lista Velocidad de conmutación
tipo N hembra Conector de salida RF
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz a 3 GHz (Opc. B103) |
| Resolución de frecuencia | 0,01 Hz |
| Armónicos | < -30 dBc |
| Velocidad de conmutación | < 1,5 ms; < 450 µs modo lista |
| Conector de salida RF | tipo N hembra |
| Potencia de salida | -145 a +18 dBm (+15 dBm con Opc. B106), hasta +28 dBm alta potencia |
| Ruido de fase SSB | < -131 dBc/Hz (-134 dBc/Hz típ.) a 1 GHz, 20 kHz offset; < -136 dBc/Hz con Opc. B22 |
| Modulación | AM, FM, ΦM (Opc. B20/B22), pulso |
| Precisión de nivel | < 0,5 dB (100 kHz a 3 GHz), < 0,9 dB (> 3 GHz) |
| Espurias no armónicas | < -80 dBc (a 1,5 GHz), < -68 dBc (> 3 GHz), offset > 10 kHz |
| Modos de barrido | barrido por pasos, barrido de potencia, modo lista |
| Envejecimiento de base de tiempo | 10 MHz, ≤ 1 × 10⁻⁷ por año (≤ 3 × 10⁻⁸ con Opc. B22) |
| Interfaces | GPIB, LAN, USB |
| Pantalla | color, 480 × 272 pixels |
| Dimensiones (An × Al × P) | 465 × 108 × 495 mm |
| Peso | 10 kg |

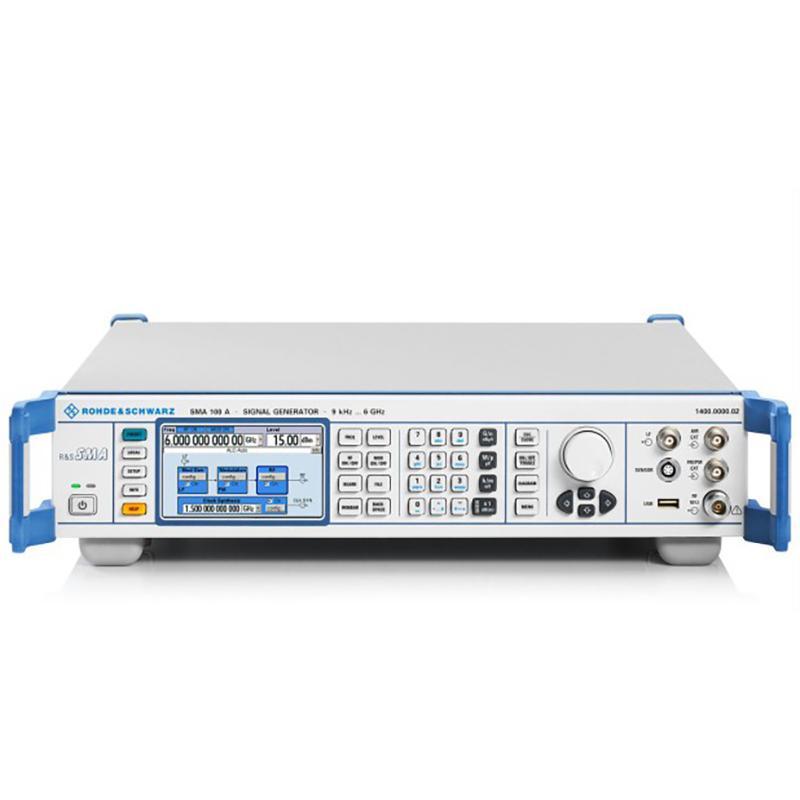

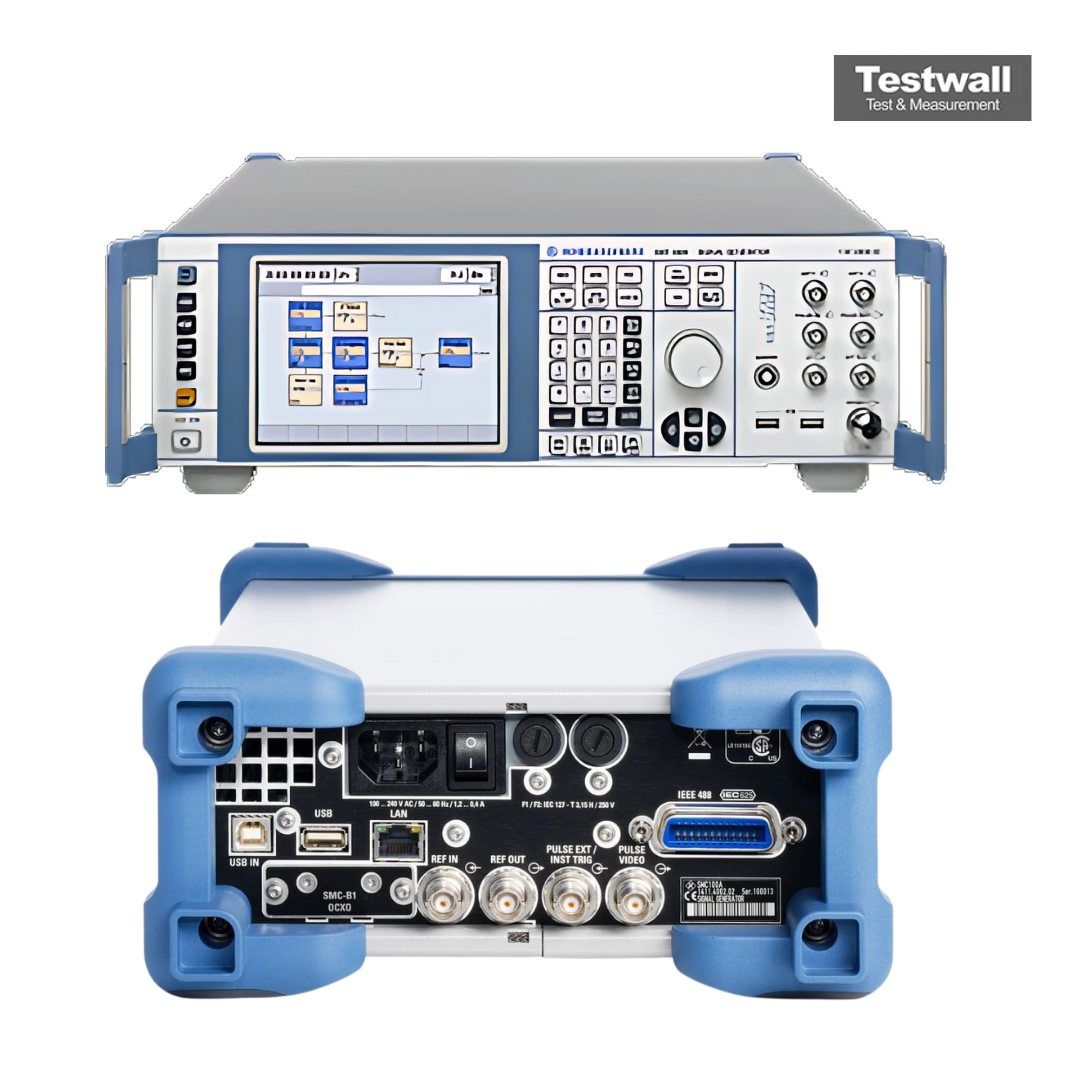

Rohde & Schwarz SMA100A-B103 3 GHz Analog Signal Generator, Type N (f) Options:
- SMA100A-B103 - SMA-B103 - 9 kHz to 3 GHz with electronic attenuator
- SMA100A-B103 - SMA-B103L - 9 kHz to 3 GHz without attenuator
- SMA100A-B103 - SMA-B20 - FM/φM Modulator
- SMA100A-B103 - SMA-B22 - Enhanced Phase Noise Performance and FM/φM Modulator
- SMA100A-B103 - SMA-B29 - Clock Synthesizer
- SMA100A-B103 - SMA-B80 - Removable Mass Storage (compact flash disk)
- SMA100A-B103 - SMA-B81 - Rear Connectors
- SMA100A-B103 - SMA-K23 - High-Performance Pulse Generator
- SMA100A-B103 - SMA-K24 - Multifunction Generator
El Rohde & Schwarz SMA100A-B103 es un generador de señales analógicas de alto rendimiento con un rango de frecuencia de 9 kHz a 3,2 GHz. Soporta señales CW y modulaciones como AM, FM, φM e impulso. Incluye modulador I/Q de 528 MHz, generador de reloj de bajo jitter hasta 1,5 GHz y compatibilidad con LTE, 3GPP, GSM, WLAN y GNSS.
Con tiempo de ajuste <3 ms y generador base ARB opcional, ofrece rendimiento rápido y rentable. Adecuado para aeroespacial y fácil de mantener.
Testwall puede suministrar el Rohde & Schwarz SMA100A-B103 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza un rendimiento excepcional y fiabilidad. Contáctenos si necesita calibración o reparación del Rohde & Schwarz SMA100A-B103.
